Назначение

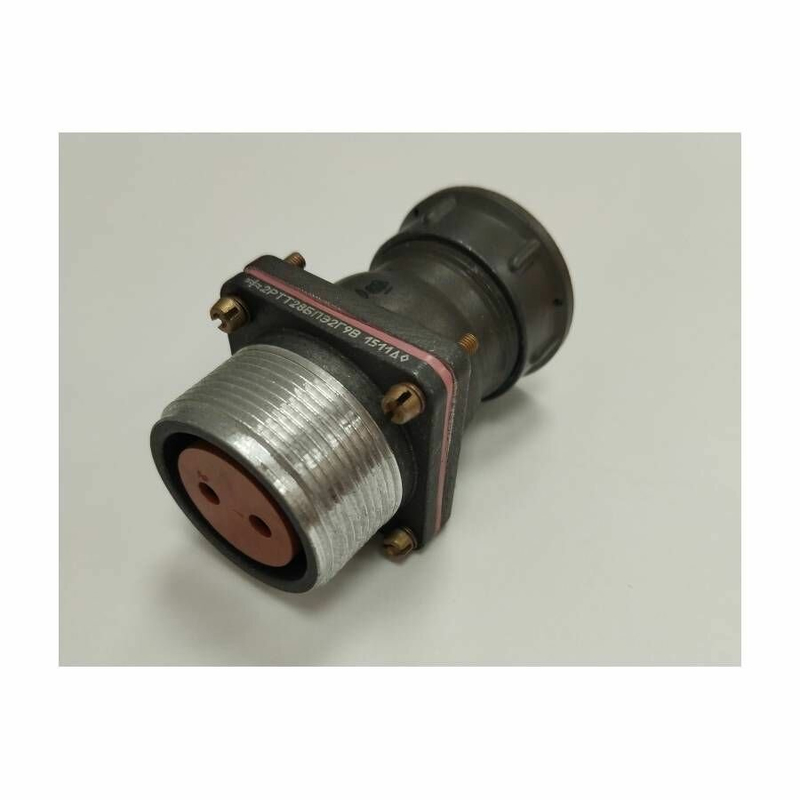

2РТТ28БПН2Г9-ОВ — это пылебрызгозащищённая розетка блочного типа из серии низкочастотных цилиндрических соединителей 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители серии 2РТТ применяются для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Розетка относится к негерметичным, теплостойким, тропикоустойчивым изделиям всеклиматического исполнения.

Расшифровка обозначения

• 2РТТ — тип соединителя (пылебрызгозащищённый).
• 28 — условный размер корпуса.
• Б — блочный вид корпуса.
• ПН — прямой патрубок.
• 2 — количество контактов (диаметр 3,5 мм).
• Г — резьбовая фиксация сочленения.
• 9 — тип контактов.
• ОВ — всеклиматическое исполнение.

Технические характеристики

Соединитель выдерживает рабочую температуру от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации до 5000 Гц с ускорением до 1500 метров на секунду в квадрате (150 g), к повышенной влажности до 98 процентов при плюс 40 градусах Цельсия и к пониженному давлению до 1,3 на 10 в минус четвёртой степени Паскаля.

Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — 500, сопротивление изоляции — не менее 5000 МОм.

Основные параметры

• Количество контактов: 2, диаметр 3,5 мм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частотный диапазон: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: не менее 1000 часов.
• Ресурс сочленений-расчленений: 500 циклов.

Совместимость и монтаж

Розетка взаимосочленяема с соединителями ШР (по ГЕ0.364.107 ТУ) и 2РТ-А (по ГЕ0.364.118 ТУ). Монтаж объёмный, пайкой, внутренний.

Применение

Изделие применяется в составе электро- и радиоаппаратуры для коммутации цепей, проводов, кабелей, узлов и блоков. Исполнение ОВ (всеклиматическое) и защита от пыли и брызг делают розетку пригодной для работы в жёстких условиях эксплуатации, включая тропический климат, повышенную влажность, вибрационные и температурные нагрузки.
