Назначение и область применения

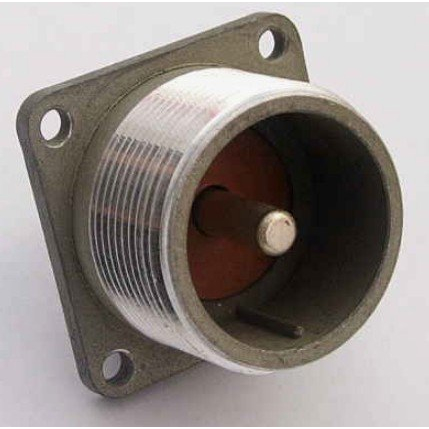

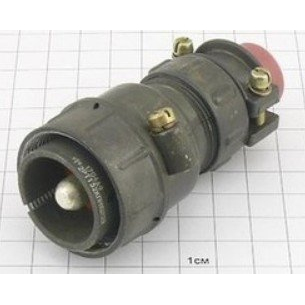

Разъём 2РТТ28БПН1Ш8В производства завода «Элекон» (артикул 50579) представляет собой цилиндрический низкочастотный соединитель серии 2РТТ и предназначен для обеспечения надёжного электрического соединения в промышленных и специальных системах. Вилка применяется в составе бортовых и наземных комплексов, где требуется стабильная передача сигналов и питания в жёстких климатических условиях. Изделие относится к общепромышленному исполнению по ТУ 6313-022-61929916-2015 и имеет сертификат соответствия ЕАЭС.

Конструктивные особенности

Корпус разъёма имеет условный диаметр 28 мм и металлическое исполнение с прямым патрубком, обозначенным в маркировке буквой «П». Для фиксации неэкранированного кабеля предусмотрена гайка. Изолятор изготовлен из карболита, который обеспечивает высокое сопротивление изоляции и стойкость к электрическим нагрузкам. Монтаж выполняется блочным способом, что отражено в обозначении «БП».

Контакты выполнены штыревыми в сочетании 8, что соответствует маркировке «Ш8В», и расположены в один ряд. Такая компоновка упрощает монтаж и обеспечивает предсказуемое распределение цепей. Конструкция рассчитана на эксплуатацию в пылебрызгозащищённых условиях, что делает её пригодной для применения в помещениях с повышенной влажностью и запылённостью.

Технические характеристики

• Максимальное рабочее напряжение: до 700–850 В постоянного тока.
• Сопротивление контактов: от 0,15 мОм для крупных контактов до 2,5 мОм для мелких.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия, при смене режима — до плюс 180 градусов Цельсия.
• Наработка: не менее 1000 часов.
• Число соединений-рассоединений: не менее 500.
• Номинальная частота: до 3000 Гц.
• Пониженное давление: до 1,3 умноженного на 10 в соответствующей степени Па.

Применение и условия эксплуатации

Разъём ориентирован на работу в низкочастотных электрических цепях и обеспечивает передачу сигналов на частотах до 3000 Гц. Благодаря металлическому корпусу и карболитовому изолятору он устойчив к механическим воздействиям и перепадам температур. Изделие востребовано в авиационной технике, промышленном оборудовании и специальных системах, где предъявляются повышенные требования к надёжности соединений.

Упаковка производится в плёнку по 5 штук, паспорт в комплект не входит. Год выпуска, указанный в характеристиках, — 2015. Приёмка выполнена по категории «5».

Краткое резюме

Модель 2РТТ28БПН1Ш8В Элекон «5» сочетает блочный монтаж, восемь штыревых контактов в один ряд и широкий температурный диапазон, что делает её подходящим решением для ответственных низкочастотных цепей в условиях пыли и брызг. Соответствие ТУ 6313-022-61929916-2015 и наличие сертификата ЕАЭС подтверждают заявленные характеристики.
