Назначение

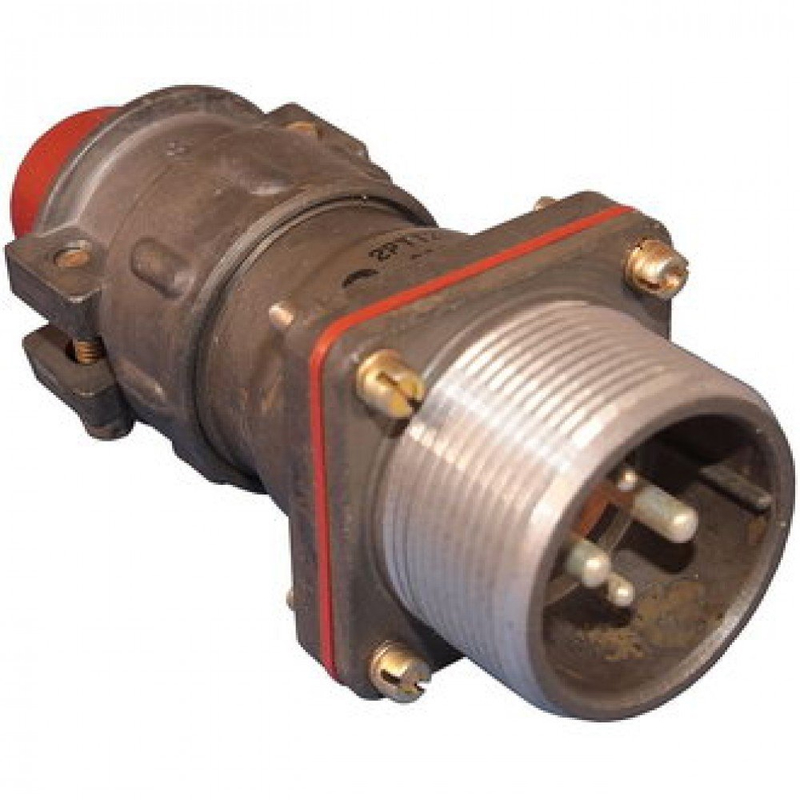

Соединитель 2РТТ28БПН1Г8В производства завода «Элекон» (модель в серии «5») представляет собой низкочастотный цилиндрический соединитель блочного типа с пылебрызгозащищённым исполнением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Блочная конструкция обеспечивает объёмный монтаж и применяется в составе приборных разъёмов, где требуется надёжное механическое соединение и защита контактной группы от пыли и брызг. Соединитель входит в серию 2РТТ, в рамках которой выпускаются различные модификации приборных розеток и вилок, что позволяет компоновать ответные части под конкретную схему подключения.

Подтверждённые особенности

Ниже перечислены характеристики, прямо указанные в данных о товаре и не требующие дополнительных допущений.

• Тип изделия — низкочастотный цилиндрический соединитель блочного типа.
• Исполнение — пылебрызгозащищённое.
• Размер корпуса — тип 28, диаметр монтажного отверстия около 28 мм.
• Индекс БПН1 соответствует одному ряду контактов.
• Индекс Г8В соответствует 8 контактам.
• Фиксация в соединённом положении — резьбовая.
• Монтаж — объёмный.
• Приёмка — «5».
• Год выпуска — 2015.
• Производитель — завод «Элекон», город Казань.
• Артикул — 50578.
• Категория — 2РТТ28.

Применение и условия эксплуатации

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение — объёмный монтаж в блочных и приборных конструкциях, где требуется соединитель с восемью контактами, расположенными в один ряд, и резьбовой фиксацией в рабочем положении.

Пылебрызгозащищённое исполнение допускает эксплуатацию в условиях повышенной запылённости и возможного попадания брызг, что делает изделие пригодным для оборудования, работающего в цехах, на открытых площадках под навесом и в других аналогичных условиях. Резьбовое соединение исключает самопроизвольное расстыковывание при вибрации и механических воздействиях.

Порядок подбора и монтажа

1. Определить требуемое число контактов и схему их расположения — в данном случае восемь контактов в один ряд.
2. Убедиться, что диаметр посадочного места соответствует типу 28, то есть составляет около 28 мм.
3. Проверить соответствие ответной части серии 2РТТ с учётом назначения — розетка или вилка.
4. Выполнить объёмный монтаж с соблюдением требований к электрическим цепям постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение).
5. Зафиксировать соединение резьбовым способом для предотвращения расстыковки.

Комплектация и сведения о поставке

Поставляется изделие 2РТТ28БПН1Г8В с артикулом 50578, выпущенное заводом «Элекон» в 2015 году с приёмкой «5». Дополнительные сведения о комплекте поставки, гарантийных обязательствах и сертификатах в представленных данных отсутствуют, поэтому указать их достоверно нельзя.

При подборе следует учитывать, что соединитель относится к категории 2РТТ28 и может использоваться совместно с другими модификациями серии 2РТТ, предназначенными для приборных розеток и вилок. Конкретная совместимость ответных частей определяется типом корпуса 28, числом и расположением контактов, а также резьбовым способом фиксации.
