2РТТ28БПН-7Г-11В

Цена:

4550 ₽

Технические характеристики

2РТТ28БПН-7Г-11В

2РТТ28БПН-7Г-11В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Описание

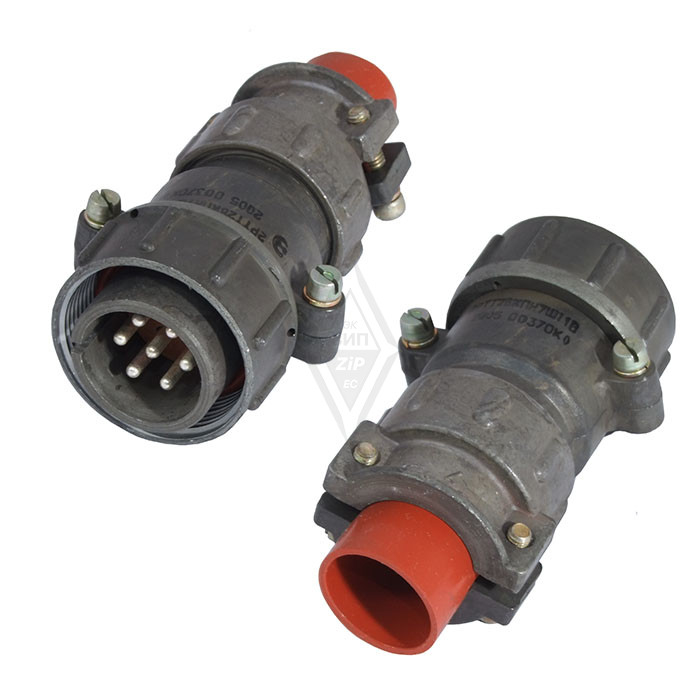

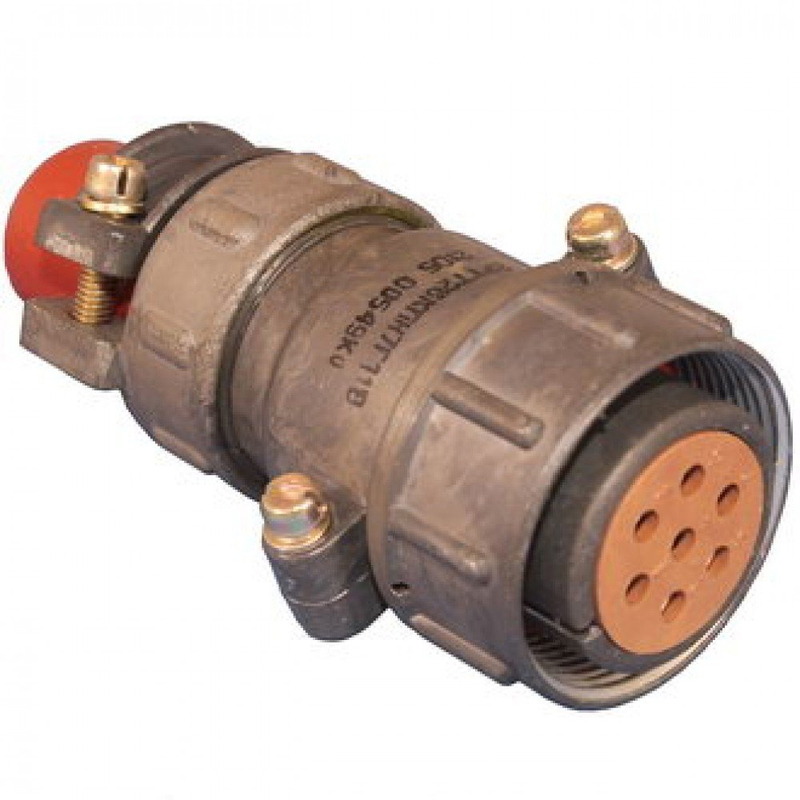

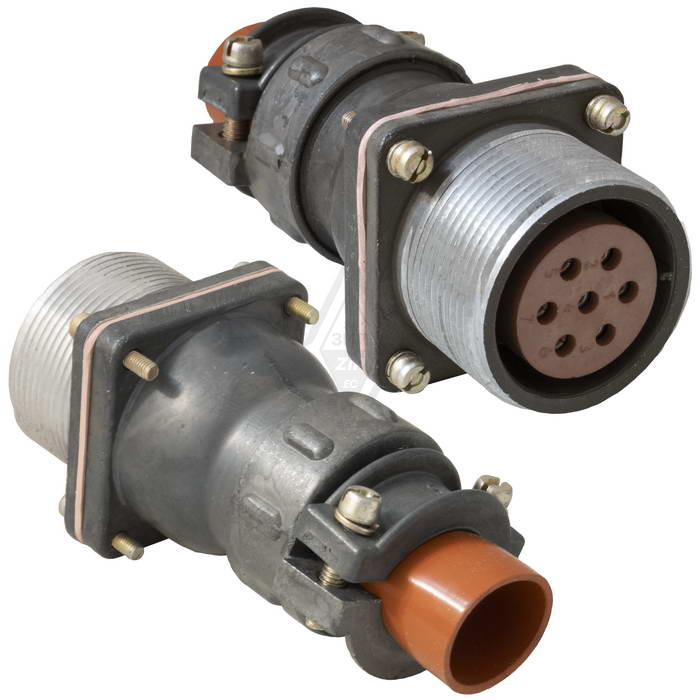

Это розетка приборного типа с блочным корпусом, прямым патрубком и гайкой для неэкранированного кабеля, условным размером корпуса 28 и 7 контактами диаметром 2,5 мм.
Соединители серии 2РТТ используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, устойчивы к специальным факторам окружающей среды.
Монтаж осуществляется объёмным способом с пайкой проводов.

Технические характеристики

Максимальное рабочее напряжение: 700–850 В (амплитудное).
Максимальная токовая нагрузка на контакт: 25–35 А.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая частота: до 3 МГц.

Условия эксплуатации

Соединитель выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с²), температуры от -60 до +100 °С, пониженное давление до 1,3·10⁻⁴ Па и влажность до 98% при +40 °С.
Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Описание

Назначение соединителя

2РТТ28БПН-7Г-11В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории 2РТТ28 и применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Конструктивно соединитель представляет собой розетку приборного типа с блочным корпусом, прямым патрубком и гайкой для неэкранированного кабеля. Условный размер корпуса — 28, число контактов — 7, диаметр каждого контакта — 2,5 мм.

Область применения

Соединители серии 2РТТ используются для коммутации электрических цепей в составе электротехнической и радиотехнической аппаратуры. Модель 2РТТ28БПН-7Г-11В устойчива к воздействию специальных факторов окружающей среды, что определяет её применение в условиях повышенных требований к надёжности соединения.

Монтаж выполняется объёмным способом с пайкой проводов. Пылебрызгозащищённое исполнение позволяет эксплуатировать изделие в средах с повышенной влажностью и в условиях возможного попадания пыли и брызг.

Технические характеристики

Максимальное рабочее напряжение: 700–850 В (амплитудное значение).
Максимальная токовая нагрузка на контакт: 25–35 А.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая частота: до 3 МГц.
Число контактов: 7.
Диаметр контакта: 2,5 мм.
Условный размер корпуса: 28.

Условия эксплуатации

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также удары с ускорением до 10000 метров на секунду в квадрате.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля и при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Показатели надёжности

Минимальная наработка: 1000 часов.
Число сочленений-расчленений: 500.
Срок сохраняемости: 15 лет.

Краткое резюме

2РТТ28БПН-7Г-11В — приборная розетка с блочным корпусом, прямым патрубком и гайкой для неэкранированного кабеля, рассчитанная на 7 контактов диаметром 2,5 мм. Сочетание низкочастотного исполнения, пылебрызгозащищённой конструкции и стойкости к вибрации, ударам, перепадам давления, влажности и широкому диапазону температур делает её пригодной для ответственных цепей постоянного и переменного тока в электро- и радиоаппаратуре.
