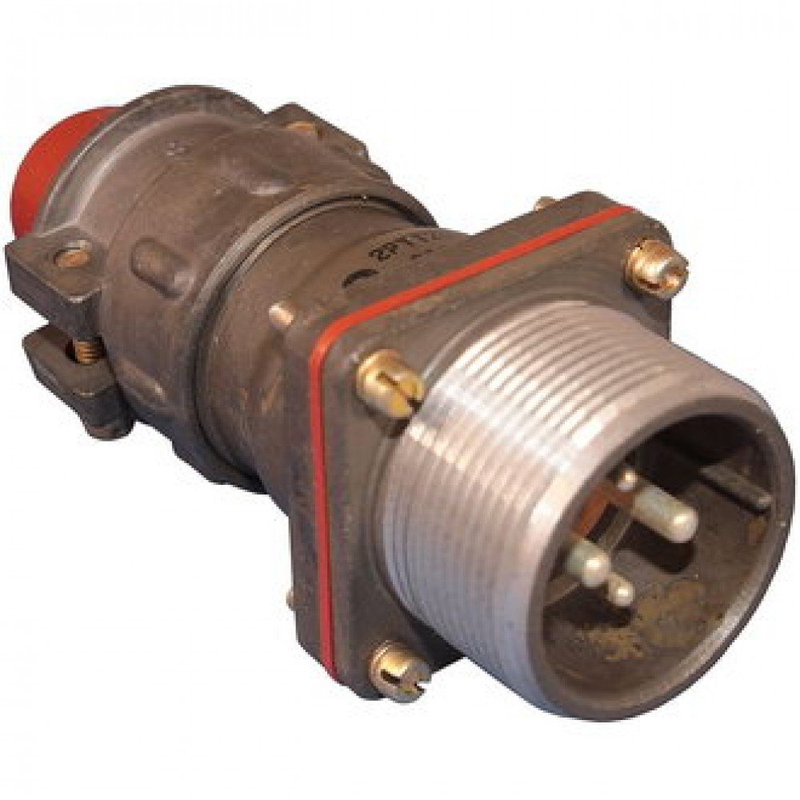

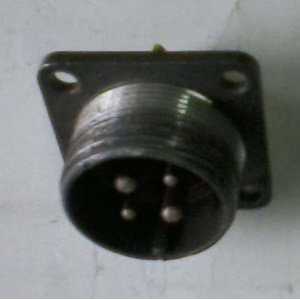

Назначение соединителя 2РТТ28БПН-4Ш-10В

2РТТ28БПН-4Ш-10В — цилиндрический низкочастотный пылебрызгозащищённый соединитель всеклиматического исполнения. Он предназначен для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель относится к типу 2РТТ и выпускается в блочном исполнении. Конструкция рассчитана на эксплуатацию в составе приборов и кабельных линий, где требуется периодическое сочленение и расчленение без потери качества электрического контакта.

Расшифровка обозначения

Маркировка 2РТТ28БПН-4Ш-10В построена по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• Б — блочный корпус;
• ПН — прямой патрубок;
• 4 — количество контактов;
• Ш — вилка;
• 10 — сочетание контактов;
• В — всеклиматическое исполнение.

Таким образом, 2РТТ28БПН-4Ш-10В представляет собой блочную вилку с прямым патрубком, имеющую четыре контакта и предназначенную для работы в различных климатических условиях.

Конструкция и особенности

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Фиксация частей выполняется резьбовым способом, что обеспечивает устойчивость к вибрационным и ударным нагрузкам. Корпус имеет пылебрызгозащищённое исполнение.

Соединители типа 2РТТ являются негерметичными, теплостойкими и тропикоустойчивыми. Такое сочетание свойств позволяет использовать их в аппаратуре, работающей в сложных условиях, включая повышенную влажность и перепады температуры.

Технические характеристики

Изделие выдерживает рабочую температуру от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном давлении до 1,3·10⁻⁴ Па.

Электрические параметры соединителя:

• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — до 500.

По механическим нагрузкам изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Выдерживает однократные удары до 10000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате.

Применение

2РТТ28БПН-4Ш-10В применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока. Блочное исполнение позволяет устанавливать вилку непосредственно на прибор, а ответную розетку — на кабель или также на прибор. Резьбовая фиксация исключает самопроизвольное разъединение под воздействием вибрации.

Всеклиматическое исполнение и пылебрызгозащищённая конструкция делают соединитель пригодным для эксплуатации в условиях повышенной влажности, пониженного давления и широкого диапазона температур. Изделие подходит для аппаратуры, к которой предъявляются требования теплостойкости и тропикоустойчивости.

Комплектация и указания по подбору

Соединитель поставляется в виде вилки 2РТТ28БПН-4Ш-10В. Ответная часть — розетка — подбирается отдельно в зависимости от того, будет ли она приборной или кабельной. При подборе следует учитывать количество контактов, сочетание контактов, условный размер корпуса и тип патрубка.

Перед монтажом необходимо убедиться в соответствии исполнения условиям конкретной аппаратуры: по температуре, влажности, давлению, вибрационным и ударным нагрузкам, а также по электрическим параметрам цепи. Артикул изделия — 5651, категория — 2РТТ28.
