Назначение изделия

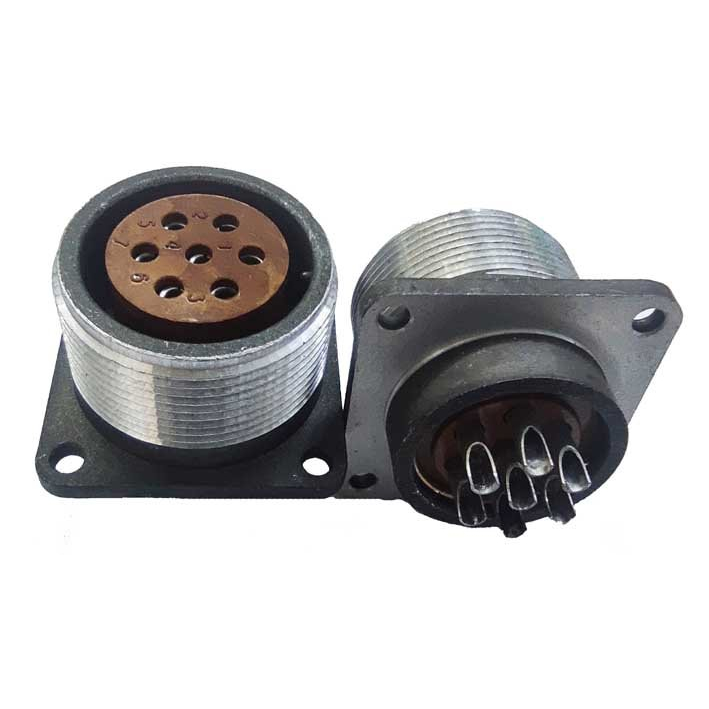

2РТТ28БПЭ7В — приборная розетка цилиндрического электрического соединителя серии 2РТТ. Изделие предназначено для надежного электрического соединения в радиотехнической и радиоэлектронной аппаратуре, где требуется передача сигналов и питающих напряжений через разъемное сочленение. Розетка устанавливается на блоке, приборе или панели и образует ответную часть соединителя, обеспечивая механическую фиксацию и электрический контакт при подключении кабельной части.

Конструкция и электротехнические параметры

Соединитель имеет 7 контактов диаметром 2,5 мм с серебряным покрытием. Сопротивление контакта составляет не более 1 мОм, максимальная токовая нагрузка на контакт — 25 А, общая нагрузка по всем контактам достигает 175 А. Максимальное рабочее напряжение — 850 В (амплитудное значение), рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 5000 МОм.

Тип исполнения — негерметичный, пылебрызгозащищенный, всеклиматический, с прямым патрубком и блочным корпусом условного размера 28. Экранированное исполнение снижает уровень электромагнитных помех и обеспечивает защиту передаваемых сигналов от внешних наводок.

Условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, с возможной кратковременной сменой температуры до плюс 180 градусов Цельсия. Устойчивость к синусоидальной вибрации — в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате. Механические удары — одиночные, до 10000 метров на секунду в квадрате. Рабочее атмосферное давление — до 1,3 на 10 в минус четвертой степени Паскаля.

Ресурс и сроки службы

• Наработка — не менее 1000 часов.
• Число циклов сочленения-расчленения — не менее 500.
• Срок хранения — 15 лет.

Расшифровка обозначения

1. 2РТТ — тип соединителя, пылебрызгозащищенный.
2. 28 — диаметр корпуса в миллиметрах.
3. Б — блочный (приборный) корпус.
4. П — прямой патрубок.
5. Э — экранированный.
6. 7 — количество контактов, группа 11.
7. В — модификация.

Область применения

Розетка применяется в составе радиоэлектронной и радиотехнической аппаратуры, в приборах и блоках, где необходимы разъемные соединения с повышенной токовой нагрузкой и стойкостью к внешним воздействиям. Пылебрызгозащищенное и всеклиматическое исполнение позволяет использовать изделие в условиях повышенной влажности, запыленности и при значительных перепадах температуры. Экранирование делает целесообразным применение в цепях, чувствительных к электромагнитным помехам.

Блочный корпус с прямым патрубком упрощает монтаж на приборной панели и организацию подводки кабеля. Совокупность характеристик — 7 силовых контактов, рабочее напряжение до 850 В, устойчивость к вибрации и ударам, широкий температурный диапазон — определяет назначение изделия для ответственных узлов аппаратуры, работающей в жестких условиях эксплуатации.
