Назначение разъёма

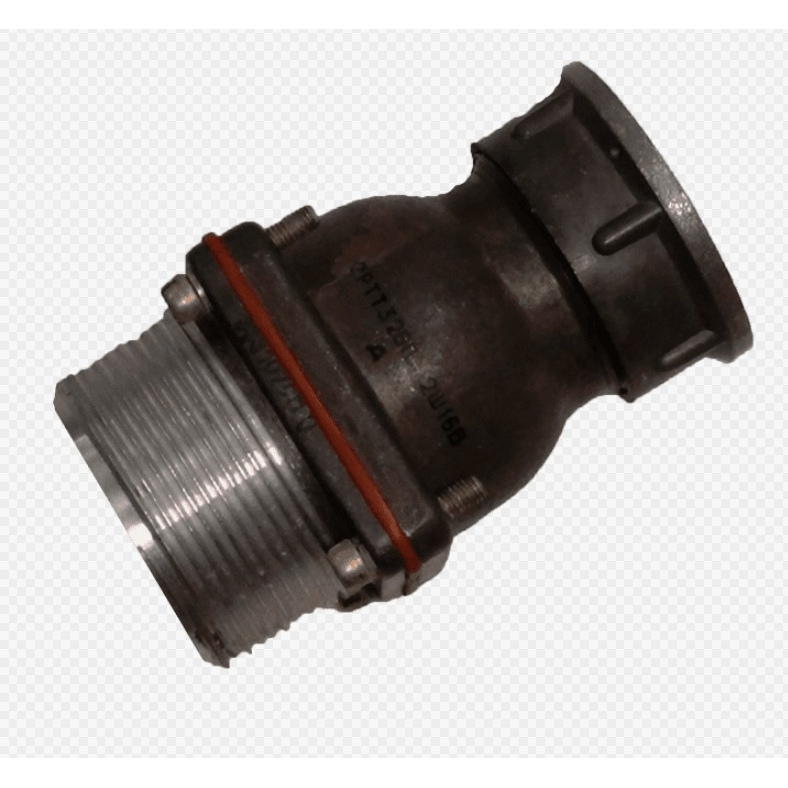

2РТТ28БПЭ7Ш41В от производителя Элекон серии «5» представляет собой вилку кабельную цилиндрического типа. Изделие относится к классу теплостойких, пылебрызгозащищённых разъёмов ручного соединения с внутренним объёмным монтажом. Основное назначение — коммутация электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъём применяется для соединения кабельных линий с токовой нагрузкой на контакт до 10 А и общим током до 70 А, при рабочем напряжении до 700 В и амплитудном значении 850 В.

Конструктивные особенности

Маркировка 2РТТ28БПЭ7Ш41В расшифровывается следующим образом:

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• 28 — условный размер корпуса.
• БПЭ — блочная вилка с прямым патрубком для экранированного кабеля.
• 7 — количество контактов, равное 7 штукам, диаметр каждого контакта составляет 1,5 мм.
• Ш41 — шаг контактов и конструктивные особенности исполнения.
• В — вариант исполнения.

Серия «5» соответствует нормальным габаритам корпуса и обеспечивает надёжную работу в различных условиях эксплуатации. Конструкция предусматривает внутренний объёмный монтаж, а также прямой патрубок для подключения экранированного кабеля.

Технические характеристики

Ниже приведены подтверждённые параметры изделия:

• Количество контактов: 7 штук, диаметр 1,5 мм.
• Максимальный ток на контакт: 10 А.
• Общая токовая нагрузка: 70 А.
• Сопротивление контакта: не более 2,5 мОм.
• Максимальное напряжение: 700 В, амплитудное значение 850 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Наработка: не менее 1000 часов, что соответствует 500 сочленениям.
• Срок сохраняемости: не менее 15 лет.

Применение и условия эксплуатации

Разъём 2РТТ28БПЭ7Ш41В используется в цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря пылебрызгозащищённому исполнению и теплостойкости, изделие подходит для применения в условиях повышенной запылённости и возможного воздействия брызг. Прямой патрубок предназначен для экранированного кабеля, что позволяет применять разъём в составе экранированных кабельных сборок.

Вилка рассчитана на ручное соединение и обеспечивает надёжную коммутацию при токовых нагрузках до 10 А на контакт. Изделие произведено заводом Элекон, серия «5», приемка «5», год выпуска — 2015. Артикул товара — 50595.
