Назначение и область применения

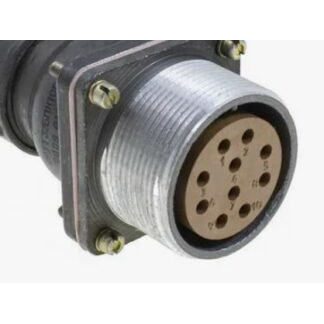

2РТТ28БПЭ7Г41В от завода «Элекон» — это кабельная вилка цилиндрического разъёма серии 2РТТ, предназначенная для создания пылебрызгозащищённых электрических соединений в цепях переменного и постоянного тока. Изделие применяется там, где требуется надёжная коммутация при воздействии пыли, влаги, вибраций и перепадов давления. Исполнение «5» указывает на приёмочную категорию, что делает разъём востребованным в промышленной и военной технике.

Разъём состоит из двух частей: кабельной (устанавливается на экранированный кабель) и блочной (монтируется на прибор). Такая конструкция обеспечивает удобство сборки и обслуживания электрооборудования, а также возможность быстрой замены соединителя без демонтажа всего жгута.

Технические характеристики

Соединитель серии 2РТТ, включая модель 2РТТ28БПЭ7Г41В, рассчитан на максимальное рабочее напряжение до 700–850 В (амплитудное значение). Сопротивление изоляции в нормальных условиях составляет не менее 1000 МОм. Рабочий ток — от 20 А на контакт.

Ресурс наработки — не менее 1000 часов, количество циклов сочленений-расчленений — до 500. Срок сохраняемости — минимум 15 лет.

Рабочая температура окружающей среды — от -60 °C до +100 °C, с возможной кратковременной сменой до +180 °C (с учётом перегрева контактов). Модель устойчива к пониженному давлению до 1,3×10⁻⁴ Па.

Основные параметры

• Тип: кабельная вилка цилиндрического разъёма.
• Серия: 2РТТ.
• Исполнение: «5».
• Максимальное рабочее напряжение: 700–850 В (амплитудное значение).
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий ток: от 20 А на контакт.
• Ресурс наработки: не менее 1000 часов.
• Циклы сочленений-расчленений: до 500.
• Срок сохраняемости: не менее 15 лет.
• Рабочая температура: от -60 °C до +100 °C, кратковременно до +180 °C.
• Пониженное давление: до 1,3×10⁻⁴ Па.
• Приемка: «5».
• Год выпуска: 2015.
• Артикул: 50593.
• Производитель: завод «Элекон».

Конструктивные особенности и условия эксплуатации

2РТТ28БПЭ7Г41В представляет собой резьбовой разъём с прямым патрубком для экранированного кабеля. Резьбовое соединение обеспечивает механическую прочность и герметичность стыка, а прямой патрубок упрощает монтаж кабеля с экранирующей оплёткой. Пылебрызгозащищённое исполнение позволяет использовать изделие в условиях повышенной запылённости и влажности.

Благодаря устойчивости к пониженному давлению и широкому температурному диапазону разъём подходит для жёстких условий эксплуатации, включая авиационную, наземную и морскую технику. Серия «5» часто применяется в промышленной и военной технике для надёжных электрических соединений.

Порядок применения

1. Установить кабельную часть разъёма на экранированный кабель, обеспечив надёжный контакт экрана и токоведущих жил.
2. Закрепить блочную часть на приборе или панели оборудования.
3. Совместить ответные части и соединить их резьбовым способом до упора, обеспечив герметичность и фиксацию.
4. Проверить надёжность соединения и целостность изоляции перед подачей напряжения.
5. При необходимости разъединения отвинтить кабельную часть, избегая повреждения контактов и уплотнительных элементов.

Разъём 2РТТ28БПЭ7Г41В выпущен в 2015 году и имеет приемку «5», что подтверждает его соответствие требованиям для ответственных применений. Артикул изделия — 50593.
