2РТТ28БПЭ7Г11В: приборная розетка для надежных электрических соединений

2РТТ28БПЭ7Г11В — цилиндрический многоконтактный электрический соединитель серии 2РТТ, выполненный в формате приборной розетки. Разъем применяется для создания устойчивых разъемных соединений в цепях электропитания, управления и передачи сигналов в промышленном оборудовании, измерительных системах, аппаратуре связи и других технических устройствах.

Модель относится к пылебрызгозащищенному исполнению и рассчитана на эксплуатацию в условиях, где важны механическая прочность, стабильность контакта и защита соединения от внешних воздействий.

Конструкция 2РТТ28БПЭ7Г11В

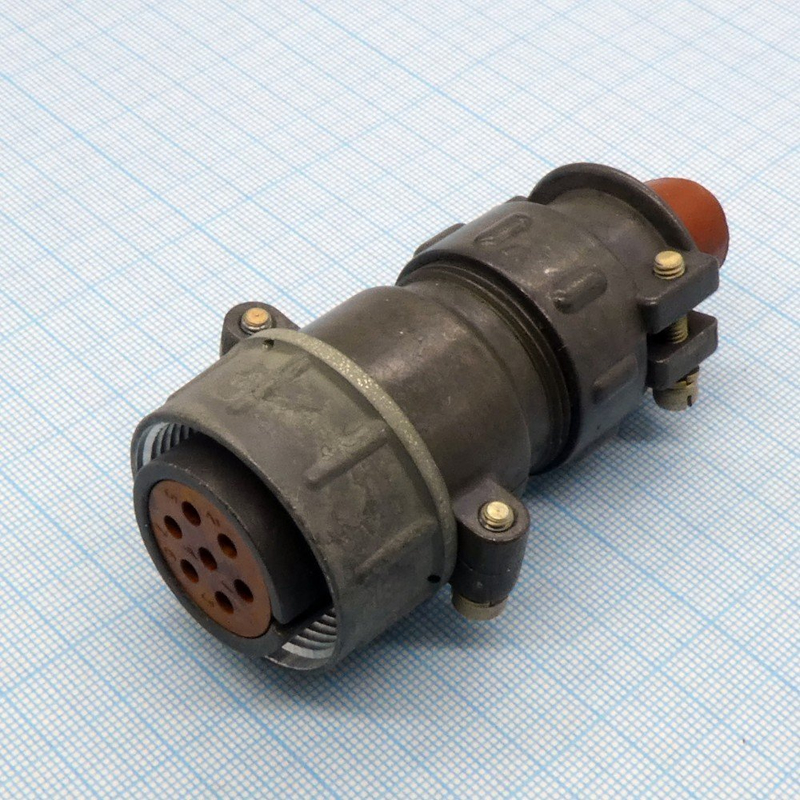

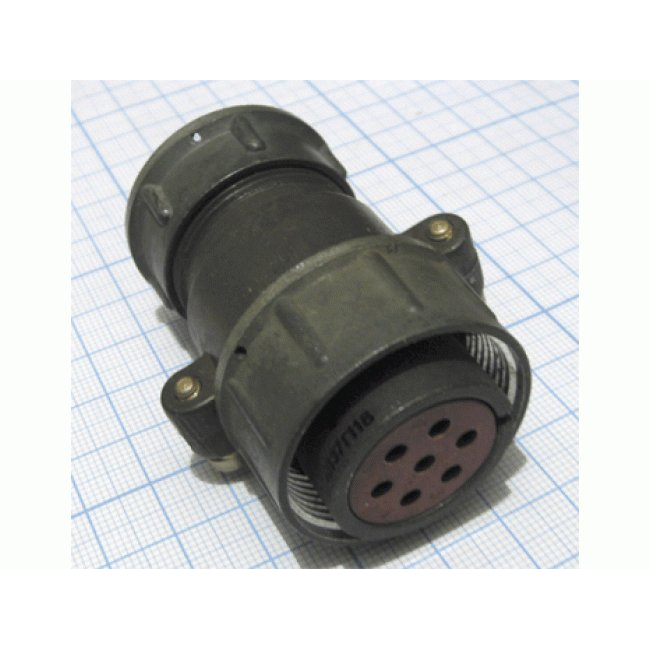

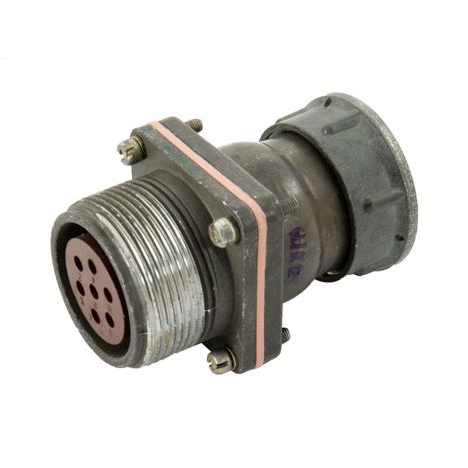

Разъем 2РТТ28БПЭ7Г11В представляет собой приборную розетку с прямым патрубком для экранированного кабеля. Условный размер корпуса — 28, количество контактов — 7. Подключение проводников осуществляется пайкой, что помогает получить надежное электрическое соединение при стационарном монтаже аппаратуры.

Особенности конструкции:

• Приборное, или блочное, исполнение для установки на корпусе оборудования

• Прямой патрубок, рассчитанный на применение с экранированным кабелем

• Семь контактов диаметром 2,5 мм

• Резьбовое сочленение ответных частей

• Одношпоночная поляризация корпуса

• Серебряное покрытие контактов

• Негерметичное всеклиматическое исполнение

Резьбовое соединение снижает риск самопроизвольного рассоединения при вибрации, а поляризация предотвращает неправильную ориентацию вилки и розетки во время монтажа.

Технические параметры

Для типоразмера 2РТТ28 с семью контактами характерны следующие показатели:

Параметры серии указывают на возможность использования соединителя в силовых и сигнальных цепях, где требуется передавать ток, сохранять низкое переходное сопротивление и поддерживать стабильность изоляции.

Где применяется разъем

Розетка 2РТТ28БПЭ7Г11В может использоваться при изготовлении, ремонте и модернизации оборудования, в котором требуется разъемное соединение экранированных кабелей с приборным корпусом. Типовые области применения включают:

• Промышленные системы автоматики и управления

• Электрощитовое и энергетическое оборудование

• Контрольно-измерительные комплексы

• Аппаратуру связи и телемеханики

• Испытательные стенды

• Транспортное и специальное оборудование

• Электронные устройства, работающие при вибрационных нагрузках

Серия 2РТТ рассчитана на работу как с постоянным, так и с переменным током. Конструкция допускает применение экранированных и неэкранированных кабелей, а экранированное исполнение патрубка в данной модификации особенно актуально для оборудования, чувствительного к электромагнитным помехам.

Преимущества исполнения БПЭ7Г11В

Главное преимущество 2РТТ28БПЭ7Г11В — сочетание компактного приборного корпуса и семиконтактной схемы подключения. Разъем помогает организовать упорядоченное подключение нескольких электрических цепей через единую монтажную точку.

Ключевые эксплуатационные преимущества:

• Надежная фиксация за счет резьбового сочленения

• Защита от ошибок при стыковке благодаря одношпоночной поляризации

• Серебряное покрытие контактов для устойчивой проводимости

• Устойчивость к вибрации в диапазоне 1–5000 Гц

• Способность переносить значительные механические удары

• Стабильная работа при пониженном давлении и отрицательных температурах

• Возможность монтажа в аппаратуре всеклиматического исполнения

При подборе ответной части важно учитывать тип соединителя, габарит корпуса, схему расположения контактов, вариант патрубка, способ подключения и условия эксплуатации. Соединители 2РТТ по соответствующим техническим условиям могут быть взаимосочленяемы с отдельными соединителями серий ШР и 2РТ-А при совпадении конструктивных параметров.

2РТТ28БПЭ7Г11В — практичное решение для приборного монтажа, когда необходимы многоконтактное подключение, устойчивость к внешним нагрузкам и аккуратная интеграция экранированного кабеля в электрическую систему оборудования.
