Назначение

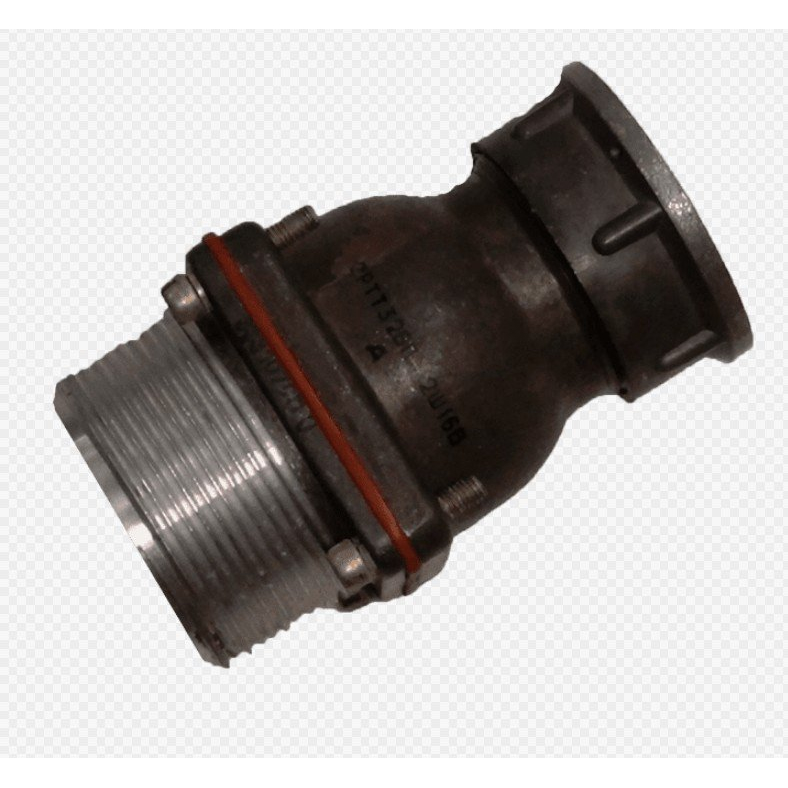

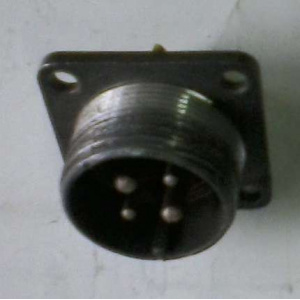

Разъем 2РТТ28БПЭ4Ш10В с приемкой «ОТК» — цилиндрический низкочастотный пылебрызгозащищенный соединитель, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие входит в серию 2РТТ, выпускаемую по техническим условиям ТУ ГЕ0.364.120ТУ (выпуск 2015 года).

Разъем применяется для коммутации внутренних цепей аппаратуры, работающей в условиях повышенных механических нагрузок и неблагоприятного воздействия окружающей среды. Сочленение частей разъема резьбовое, поляризация одношпоночная, что обеспечивает правильную ориентацию и надежную фиксацию ответных частей при монтаже.

Конструкция и расшифровка обозначения

Обозначение модели построено по кодовой схеме серии 2РТТ и описывает конструктивные особенности конкретного исполнения. Ниже приведена расшифровка позиций обозначения.

• 2РТТ — тип изделия: пылебрызгозащищенный цилиндрический разъем;
• 28 — условный размер корпуса, миллиметров;
• Б — блочное исполнение корпуса;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 4 — число контактов;
• Ш — штыревая контактная группа;
• 10 — размер контакта;
• В — всеклиматическое исполнение.

Разъем состоит из вилки и розетки, кабельного или приборного исполнения. Монтаж выполняется объемным способом или пайкой. Климатическое исполнение «В» означает всеклиматическое применение, то есть работу в различных климатических зонах.

Подтверждённые характеристики

Ниже перечислены технические и эксплуатационные параметры, соответствующие маркировке и конструктивному исполнению изделия.

• тип разъема — цилиндрический, низкочастотный, пылебрызгозащищенный;
• соответствие стандарту — ТУ ГЕ0.364.120ТУ, выпуск 2015 года;
• приемка — «ОТК» (технический контроль качества изготовителя);
• климатическое исполнение — всеклиматическое «В»;
• рабочие цепи — постоянного и переменного тока с частотой до 3 МГц;
• состав — вилка и розетка, кабельные или приборные;
• число контактов — 4;
• вид контактной группы — штыревая;
• размер контакта — 10;
• тип корпуса — блочный;
• условный размер корпуса — 28 миллиметров;
• тип патрубка — прямой;
• тип гайки — для экранированного кабеля;
• сочленение — резьбовое;
• поляризация — одношпоночная;
• монтаж — объемный или пайкой.

Разъем устойчив к вибрации, ударам, повышенной влажности и экстремальным температурам. Степень защиты — от пыли и брызг без полной герметичности. Производителем серии является АО «Завод Элекон»; в данных о товаре производитель не указан.

Применение

Разъем 2РТТ28БПЭ4Ш10В востребован там, где требуется надежное электрическое соединение при воздействии вибраций, ударов, перепадов температур и повышенной влажности.

1. Военная и специальная техника: авиационная, ракетная, морская и наземная аппаратура, системы связи и управления, где важна стабильная работа в жестких условиях эксплуатации.
2. Промышленная электроника: оборудование автоматизации производства, контрольно-измерительные приборы, системы управления технологическими процессами, работающие в цехах с высоким уровнем пыли, брызг и механических воздействий.
3. Приборы и кабельные сборки: соединение внутренних цепей блоков и модулей, в том числе с применением гайки под экранированный кабель для защиты от помех.

Блочный корпус и прямой патрубок упрощают компоновку в составе аппаратуры, а четырехконтактная штыревая группа с размером контакта 10 обеспечивает коммутацию силовых и сигнальных цепей в пределах рабочих частот изделия.
