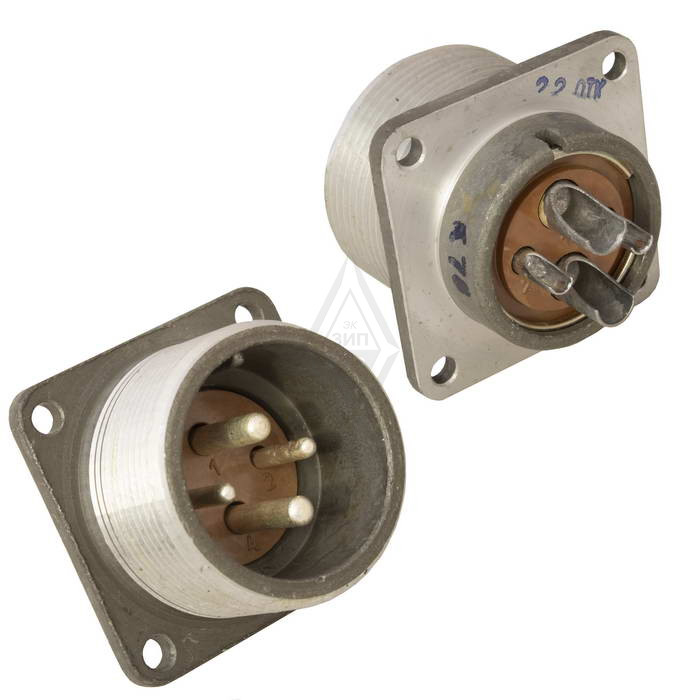

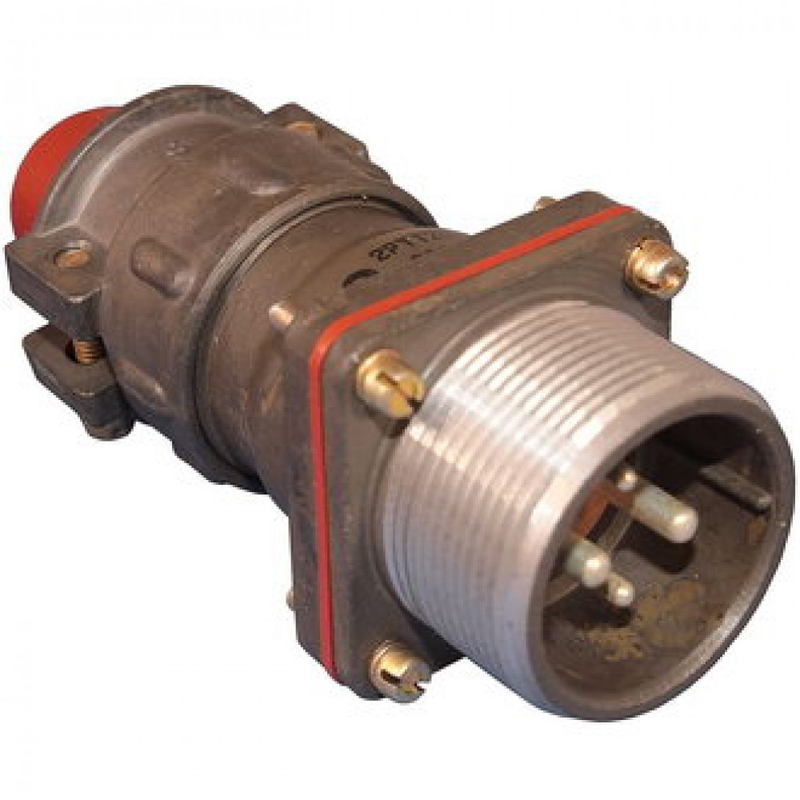

Назначение соединителя 2РТТ28БПЭ4Ш10В «ОТК»

Соединитель 2РТТ28БПЭ4Ш10В «ОТК» — это низкочастотный цилиндрический пылебрызгозащищённый разъём ручного соединения, выпускаемый по общепромышленному исполнению по техническим условиям на соединители серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Основная область применения — промышленная и военная аппаратура, где требуется надёжное соединение кабельных и приборных линий в условиях повышенной влажности, пыли и загрязнённости. Разъём обеспечивает стабильный электрический контакт при интенсивной эксплуатации и воздействии внешних дестабилизирующих факторов.

Конструктивные особенности и технические характеристики

Тип соединителя 2РТТ — цилиндрический, теплостойкий, пылебрызгозащищённый, негерметичный, с резьбовой фиксацией положения. Условный размер корпуса составляет 28 мм по диаметру головки. Исполнение ПЭ означает патрубок с гайкой для экранированного кабеля, что обеспечивает подключение экранированных кабелей с хорошей защитой от электромагнитных помех.

Количество контактов — 4 штуки. В типовой конструкции могут использоваться контакты двух диаметров, например 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм, что позволяет передавать разные токовые нагрузки по разным цепям в рамках одного соединения.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Диапазон рабочих температур в типичном исполнении 2РТТ — от минус 60 до плюс 100 градусов Цельсия; для ряда исполнений 2РТТ‑28 возможно применение до плюс 180 градусов Цельсия при специальных технических условиях.

Минимальная наработка соединителя составляет порядка 1000 часов, а число сочленений и расчленений — до около 500 раз. Изделие устойчиво к воздействию вибрации на частотах до 5000 Гц с ускорениями порядка 300 метров на секунду в квадрате, а также к повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Ключевые параметры изделия

• Тип: цилиндрический низкочастотный соединитель серии 2РТТ.
• Условный размер корпуса: 28 мм.
• Исполнение: ПЭ — патрубок с гайкой для экранированного кабеля.
• Количество контактов: 4, в том числе двух диаметров.
• Рабочее амплитудное напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: порядка 1000 часов.
• Ресурс сочленений: до около 500 раз.

Исполнение «ОТК» и порядок применения

Обозначение «ОТК» в записи 2РТТ28БПЭ4Ш10В «ОТК» указывает на исполнение по приёмке отдела технического контроля, то есть общепромышленный вариант, прошедший контроль по стандартной или упрощённой схеме без дополнительных испытаний для специальных, в том числе военных, норм. Такие изделия сохраняют основные технические характеристики базовой серии 2РТТ, но могут отличаться степенью контроля и комплектом документации, а не конструкцией.

Применение соединителя целесообразно в составе кабельных сборок и приборных линий промышленного оборудования, испытательных стендов и аппаратуры, эксплуатируемой в жёстких климатических условиях. Резьбовая фиксация положения исключает самопроизвольное расчленение под действием вибрации, а пылебрызгозащищённое исполнение ограничивает проникновение влаги и загрязнений внутрь корпуса.

При монтаже следует учитывать тип и диаметр применяемого экранированного кабеля, а также распределение токовых нагрузок между контактами разного диаметра. Подбор конкретной комплектации и варианта подключения выполняется исходя из параметров присоединяемых цепей и условий эксплуатации.
