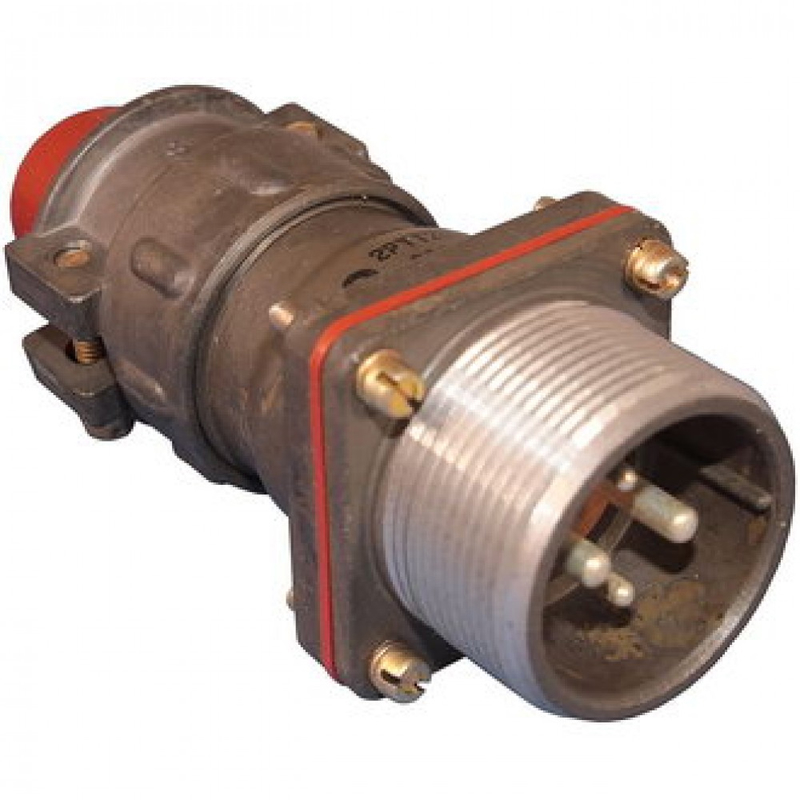

2РТТ28БПЭ4Г10В: герметичный электрический соединитель для ответственных систем

2РТТ28БПЭ4Г10В — круглый многоконтактный электрический соединитель серии 2РТТ, предназначенный для создания надежных разъемных соединений в цепях промышленного, транспортного, приборного и специального оборудования. Такие соединители востребованы там, где требуется стабильная передача питания и сигналов при вибрации, перепадах температур, воздействии пыли, влаги и механических нагрузок.

Разъем выполнен в металлическом корпусе и рассчитан на эксплуатацию в составе кабельных жгутов, панелей управления, шкафов автоматики, измерительных комплексов и оборудования с повышенными требованиями к надежности коммутации.

Конструктивные особенности 2РТТ28БПЭ4Г10В

Маркировка 2РТТ28БПЭ4Г10В содержит сведения об исполнении соединителя и его конфигурации. Базовая серия 2РТТ относится к цилиндрическим электрическим разъемам с резьбовым сочленением. Резьбовая фиксация обеспечивает прочное соединение вилки и розетки, препятствует самопроизвольному расстыковыванию при вибрации и помогает сохранять устойчивый электрический контакт в течение длительной эксплуатации.

Исполнение 28 указывает на типоразмер корпуса. Внутри размещена контактная вставка с определенным расположением контактов, которое задается индексом 4. Контактная схема рассчитана на подключение нескольких независимых электрических цепей в одном компактном соединителе.

Ключевые конструктивные признаки:

• металлический цилиндрический корпус;

• многоконтактная изолирующая вставка;

• резьбовое соединение частей разъема;

• контактные элементы для пайки проводников;

• возможность использования в составе кабельной части соединения;

• исполнение, ориентированное на защиту соединения от внешних воздействий;

• механическая фиксация, подходящая для оборудования с вибрацией.

Расшифровка обозначения

Полная маркировка важна для правильного выбора ответной части, контактной вставки и варианта монтажа. Для соединителя 2РТТ28БПЭ4Г10В обозначение обычно интерпретируют следующим образом:

Точное значение отдельных буквенных индексов следует сверять с паспортом, техническими условиями и таблицей сочетаемости конкретной поставки. Это особенно важно при подборе ответной части: визуально похожие соединители могут различаться ключеванием, схемой вставки, типом контактов, диаметром кабельного ввода или исполнением уплотнений.

Где применяется соединитель

Разъем 2РТТ28БПЭ4Г10В применяется в системах, где требуется объединить несколько цепей в одном надежно фиксируемом соединении. Благодаря прочному корпусу и резьбовому соединению он подходит для эксплуатации в стационарном и подвижном оборудовании.

Типичные области применения:

• промышленная автоматика и системы управления;

• шкафы, пульты и панели электрического оборудования;

• контрольно-измерительная аппаратура;

• кабельные жгуты машин и механизмов;

• транспортное и специальное оборудование;

• энергетические установки;

• испытательные стенды;

• телеметрические, сигнальные и распределительные цепи;

• приборные системы, работающие в условиях вибрации.

Использование многоконтактного разъема позволяет сократить количество отдельных клеммных соединений, упростить обслуживание оборудования и ускорить замену отдельных кабельных сборок. При необходимости ремонта или диагностики жгут можно отсоединить без разборки всего устройства.

Что учитывать при подборе

При выборе соединителя 2РТТ28БПЭ4Г10В необходимо оценивать не только соответствие маркировки, но и электрические, механические и климатические параметры конкретного изделия.

Особое внимание рекомендуется уделить следующим характеристикам:

• числу контактов и их расположению во вставке № 4;

• соответствию ответной части по серии, типоразмеру и ключеванию;

• допустимому току и напряжению для каждого контакта;

• сечению подключаемых проводов;

• способу присоединения жил — для данного исполнения актуальна пайка;

• диаметру наружной оболочки кабеля и совместимости с вводом Г10;

• степени герметичности собранного соединения;

• рабочему диапазону температур;

• стойкости к вибрационным и ударным нагрузкам;

• требованиям к экранированию, заземлению и защите от электромагнитных помех.

Если разъем используется для передачи силовых и сигнальных цепей одновременно, полезно заранее разработать распиновку. Силовые линии, цепи управления, экраны и резервные контакты следует обозначить в кабельной документации, чтобы исключить ошибки при монтаже и последующем обслуживании.

Монтаж и эксплуатация

Монтаж 2РТТ28БПЭ4Г10В обычно выполняют после предварительной разделки кабеля и подготовки жил к пайке. Важно соблюдать длину зачистки, не допускать перегрева изоляционной вставки и исключать натяжение проводников на контактных выводах.

Для долговечной работы соединения рекомендуется:

• выполнять пайку с использованием технологии, соответствующей материалу контактов и сечению проводов;

• не допускать попадания флюса, припоя и посторонних частиц на изоляционную вставку;

• контролировать отсутствие замыканий между соседними контактами;

• проверять правильность ориентации при сочленении;

• затягивать резьбовое соединение без перекоса и чрезмерного усилия;

• обеспечить разгрузку кабеля от растягивающих нагрузок;

• периодически осматривать корпус, уплотнения и состояние контактной группы;

• защищать неиспользуемые разъемы ответными крышками, если это предусмотрено конструкцией.

Для ответственных цепей после монтажа целесообразно провести проверку сопротивления изоляции, целостности каждой линии и качества заземляющих соединений. Такой контроль позволяет выявить ошибки распайки до ввода оборудования в эксплуатацию.

Итог

Соединитель 2РТТ28БПЭ4Г10В представляет собой специализированный многоконтактный разъем для надежной коммутации электрических цепей в промышленной и приборной технике. Его основные преимущества — прочный металлический корпус, резьбовая фиксация, компактное размещение нескольких цепей и возможность применения в кабельных сборках с повышенными требованиями к механической стойкости.

Для корректного применения важно подбирать совместимую ответную часть, учитывать схему контактной вставки № 4, параметры кабельного ввода Г10 и соблюдать технологию пайки. Грамотно смонтированный разъем обеспечивает устойчивое и обслуживаемое электрическое соединение в составе сложных технических систем.
