Назначение соединителя

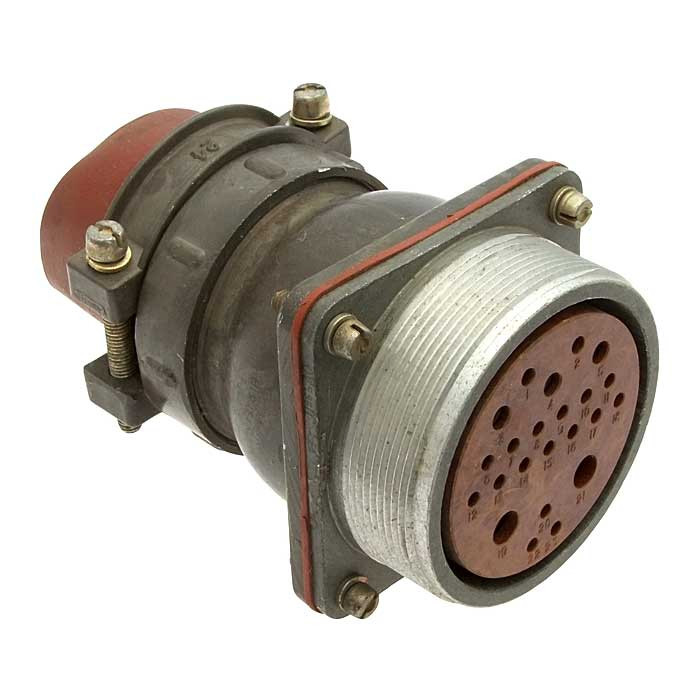

Соединитель 2РТТ28БПЭ2Ш9В «5» производства завода Элекон относится к серии низкочастотных цилиндрических соединителей типа 2РТТ, выполненных по советскому и российскому стандарту. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Приборный корпус без патрубка с резьбовой гайкой позволяет крепить соединитель непосредственно на панели аппаратуры.

Основное назначение — обеспечение надёжного разъёмного соединения проводов и кабелей в условиях, где требуется виброустойчивость, стойкость к влаге и пыли. Соединитель востребован в радиоэлектронной аппаратуре, системах управления, измерительных приборах и промышленных устройствах. Исполнение «5» соответствует приёмке по установленным требованиям, а год выпуска — 2015.

Подтверждённые особенности и технические характеристики

Конструктивно изделие выполнено по схеме вилка (штекер) в пылебрызгозащищённом исполнении. Климатическое исполнение всеклиматическое: соединитель работоспособен в широком диапазоне температур и при повышенной влажности. Ниже перечислены подтверждённые параметры.

• Число контактов — 2 игольчатых (штыревых) контакта; типоисполнение «Ш9» указывает на штыревую контактную часть.
• Рабочее напряжение — постоянный и переменный ток с амплитудным значением до около 850 В.
• Сопротивление контактов — единицы мОм, что обеспечивает малые потери и стабильность контакта.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.
• Рабочий диапазон температур — примерно от −60 °C до +100…+180 °C в зависимости от конкретного исполнения и документации Элекона.
• Механическая стойкость — не менее 500 циклов сочленений–расчленений, наработка не менее 1000 часов.
• Устойчивость к вибрации, пониженному атмосферному давлению и повышенной влажности.
• Тип корпуса — приборный, без патрубка, с резьбовой гайкой для крепления на панели.

Категория товара — 2РТТ28, артикул — 50591. Изделие выпускается заводом Элекон и поставляется в рамках серийного производства соединителей типа 2РТТ.

Применение и условия эксплуатации

Соединитель применяется там, где необходимо частое или периодическое разъединение электрических цепей без потери качества контакта. Благодаря низкому переходному сопротивлению и высокой изоляции он подходит для измерительных трактов и цепей управления, где важна стабильность параметров.

Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности. Виброустойчивость и стойкость к пониженному атмосферному давлению делают соединитель пригодным для бортовых и промышленных систем.

При монтаже соединитель крепится на панель резьбовой гайкой, что обеспечивает механическую фиксацию ответной части и защиту стыка от пыли и брызг. Ресурс не менее 500 циклов сочленений и наработка не менее 1000 часов подтверждают пригодность для длительной эксплуатации в составе ответственных устройств.
