Назначение

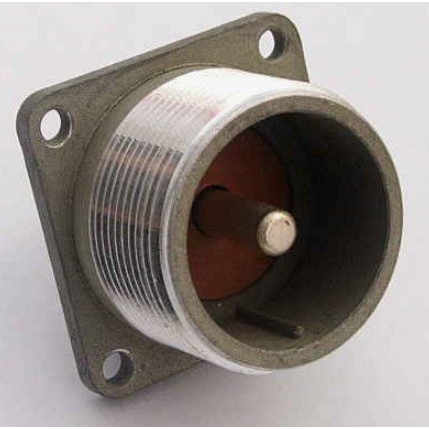

2РТТ28БПЭ1Ш8В «ОТК» — цилиндрический разъём типа «вилка», предназначенный для соединений в электрических цепях радиотехнической и радиоэлектронной аппаратуры общего назначения. Изделие применяется в цепях переменного и постоянного тока с частотой до 3 мегагерц и относится к классу брызгопылезащищённых соединителей для блочного монтажа.

Разъём ориентирован на эксплуатацию в условиях механических нагрузок и широкого диапазона температур, что делает его пригодным для ответственных узлов радиоэлектронной аппаратуры. Поставка осуществляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества.

Конструктивные особенности

Корпус разъёма выполнен в цилиндрическом форм-факторе. Соединитель относится к типу «вилка», то есть оснащён контактными штырями, а не гнёздами. Обозначение «1Ш8В» в составе наименования указывает на комбинацию контактов с диаметром 2,5 миллиметра и серебряным покрытием.

Конструкция рассчитана на блочный монтаж, при котором разъём устанавливается непосредственно на корпус или панель блока аппаратуры. Брызгопылезащищённое исполнение препятствует проникновению влаги и пыли внутрь соединителя при работе в полевых и производственных условиях.

Технические характеристики

• Количество контактов: комбинация «1Ш8В» с диаметром контактного штыря 2,5 миллиметра.
• Покрытие контактов: серебряное.
• Рабочий ток на контакт: 25 ампер.
• Максимальная общая нагрузка: до 175 ампер для семи контактов в аналогах.
• Максимальное напряжение: от 700 до 850 вольт амплитудного значения.
• Сопротивление контакта: не более 1 миллиома.
• Сопротивление изоляции: не менее 1000—5000 мегаом.
• Число сочленений-расчленений: 500 циклов.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при вибрациях и ударах, характерных для эксплуатации аппаратуры на подвижных объектах. Механическая прочность при ударных нагрузках нормируется значением до 10000 метров на секунду в квадрате в составе соответствующих требований к аналогам. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает применение разъёма как в северных, так и в жарких климатических зонах.

Применение

Разъём 2РТТ28БПЭ1Ш8В «ОТК» используется в электрических цепях радиотехнической и радиоэлектронной аппаратуры общего назначения. Основные сценарии применения включают блочный монтаж в брызгопылезащищённых системах, где требуется надёжное соединение при наличии вибраций, ударов и перепадов температур.

Благодаря рабочему току 25 ампер на контакт и максимальному напряжению до 700—850 вольт амплитудного значения, соединитель пригоден для силовых и сигнальных цепей радиоэлектронных устройств. Серебряное покрытие контактов и низкое сопротивление контакта не более 1 миллиома обеспечивают стабильную передачу сигнала и минимизацию потерь. Высокое сопротивление изоляции от 1000 до 5000 мегаом гарантирует электрическую безопасность и отсутствие утечек в цепях аппаратуры.

Приёмка «ОТК» подтверждает, что каждая партия изделий прошла контроль на соответствие заявленным параметрам. Ресурс в 500 циклов сочленения-расчленения достаточен для многократного подключения и отключения блоков в процессе эксплуатации, наладки и ремонта радиоэлектронной аппаратуры.

Условия эксплуатации и монтажа

Монтаж разъёма выполняется в составе блока аппаратуры с обеспечением брызгопылезащиты. При подключении следует учитывать полярность и назначение контактов, а также соблюдать предельные значения тока и напряжения. Эксплуатация допускается при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия и при наличии вибрационных и ударных нагрузок, соответствующих техническим условиям на изделие.

Для сохранения заявленных характеристик рекомендуется не превышать рабочий ток 25 ампер на контакт и максимальное амплитудное напряжение 700—850 вольт. Соблюдение этих условий обеспечивает стабильную работу соединителя на протяжении всего срока службы.
