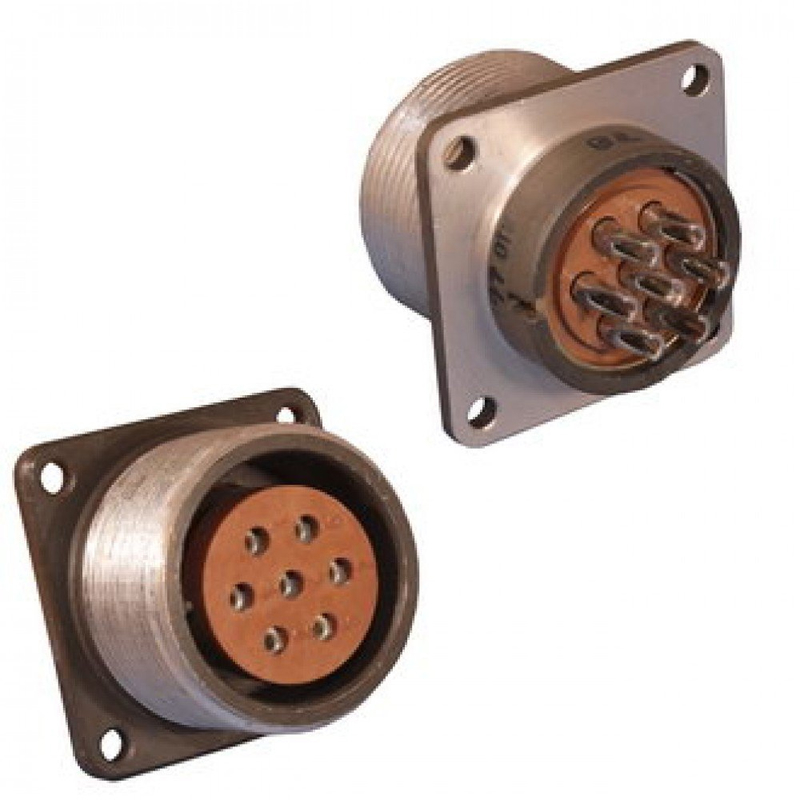

2РТТ28БПЭ1Г8В 2015г «5» Элекон

Цена:

4300 ₽

В наличии: 46 шт.

Производитель: Элекон

Технические характеристики

2РТТ28БПЭ1Г8В от завода «Элекон» (маркировка «5») относится к серии пылебрызгозащищённых цилиндрических низкочастотных соединителей. Эти разъёмы предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Соединитель имеет условный размер корпуса 28 мм и рассчитан на ток от 0,15 до 50 А на контакт в зависимости от сечения. Рабочая температура составляет от -60 до +100 °C, ресурс — не менее 500 циклов сочленения-расчленения, срок хранения — 15 лет. Покрытие контактов — серебро, монтаж выполняется объёмной пайкой.

Модель 2РТТ28БПЭ1Г8В представляет собой блочную вилку (БП) с патрубком (П), эластичным уплотнением (Э), 1 рядом контактов, 8 контактами (Г8) и резьбовой фиксацией (В). Такие соединители используются в промышленных и специальных системах для надёжного соединения проводов в сложных условиях.

Описание

Назначение соединителя 2РТТ28БПЭ1Г8В

Соединитель 2РТТ28БПЭ1Г8В производства завода «Элекон» относится к серии цилиндрических низкочастотных разъёмов с пылебрызгозащищённым исполнением. Изделие предназначено для электрического соединения проводов в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Маркировка «5» в наименовании соответствует категории приёмки, что подтверждает пригодность изделия для применения в ответственных системах, где предъявляются повышенные требования к надёжности электрического контакта и стойкости к внешним воздействиям.

Конструктивные особенности

Расшифровка обозначения модели отражает её конструкцию: блочная вилка (БП) с патрубком (П), эластичным уплотнением (Э), одним рядом контактов, восемью контактами (Г8) и резьбовой фиксацией (В). Условный размер корпуса составляет 28 мм.

Монтаж выполняется объёмной пайкой. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и стойкость к окислению при длительной эксплуатации.

Тип изделия: блочная вилка с патрубком и эластичным уплотнением.
Количество контактов: 8, расположены в один ряд.
Фиксация сочленения: резьбовая.
Покрытие контактов: серебро.
Способ монтажа: объёмная пайка.
Условный размер корпуса: 28 мм.

Технические характеристики

Токовая нагрузка на контакт составляет от 0,15 до 50 А в зависимости от сечения применяемого провода. Рабочий диапазон температур — от минус 60 до плюс 100 °C. Ресурс сочленения-расчленения — не менее 500 циклов, срок хранения достигает 15 лет.

Год выпуска изделия — 2015. Совокупность характеристик позволяет использовать соединитель в цепях с широким диапазоном токовых нагрузок при сохранении герметичности и механической прочности соединения.

Применение

Соединители серии 2РТТ28 применяются в промышленных и специальных системах для надёжного соединения проводов в сложных условиях эксплуатации. Пылебрызгозащищённое исполнение и эластичное уплотнение обеспечивают работоспособность изделия при воздействии пыли и влаги.

Благодаря широкому температурному диапазону и стойкости к вибрационным нагрузкам такие разъёмы востребованы в составе электрических жгутов, приборных блоков и кабельных сборок, где требуется быстрое и надёжное сочленение с фиксацией от самоотвинчивания.
