Назначение и общее описание

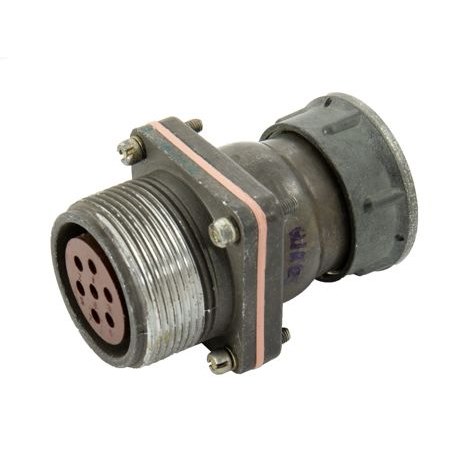

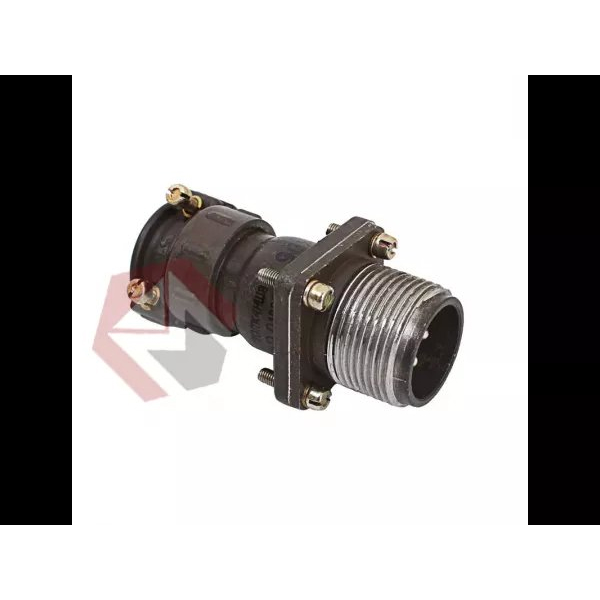

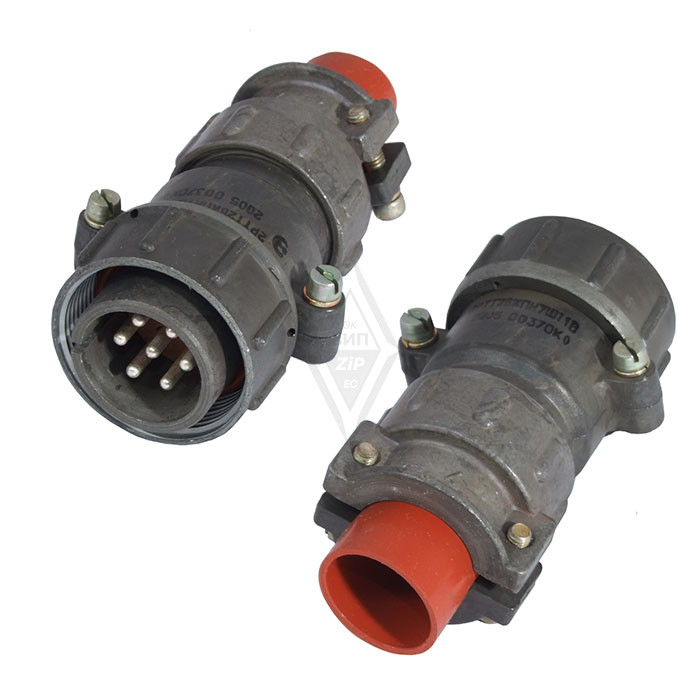

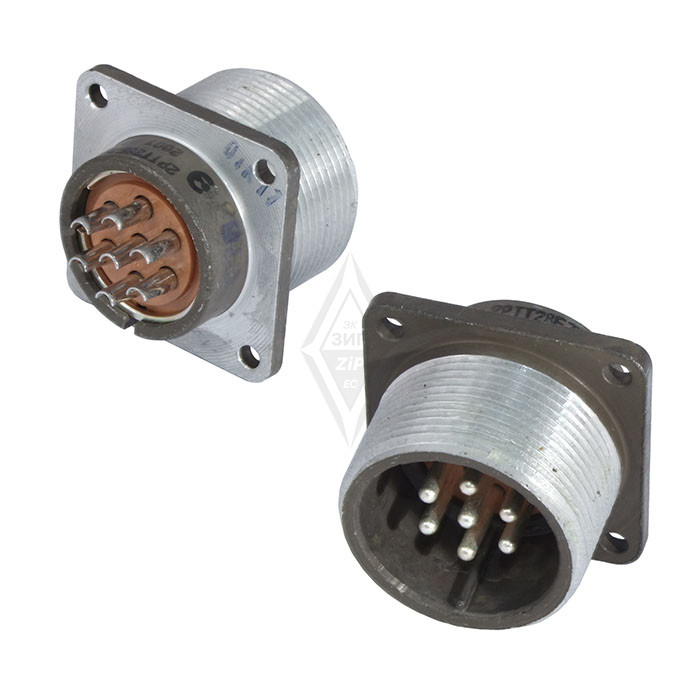

2РТТ28БПЭ-7Ш-11В — это вилка приборная блочного типа, входящая в серию теплостойких пылебрызгозащищённых цилиндрических соединителей 2РТТ. Изделие предназначено для соединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре общего назначения. Конструкция относится к негерметичному типу с внутренним объёмным монтажом, что подразумевает размещение элементов соединения внутри корпуса прибора и последующую коммутацию проводников непосредственно на контактной системе.

Артикул изделия — 5686, категория — 2РТТ28. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Маркировка 2РТТ28БПЭ-7Ш-11В несёт полную информацию о конструктивных и эксплуатационных особенностях соединителя:

• 2РТТ — тип разъёма нормальных габаритов, теплостойкий и пылебрызгозащищённый.
• 28 — условный размер корпуса.
• Б — блочный вид корпуса.
• ПЭ — прямой патрубок для экранированного кабеля.
• 7 — количество контактов.
• Ш — вилка (в отличие от розетки).
• 11 — сочетание семи контактов диаметром 2,5 мм.
• В — всеклиматическое исполнение.

Таким образом, обозначение однозначно указывает на блочную вилку с прямым патрубком под экранированный кабель, рассчитанную на семь силовых контактов увеличенного диаметра и эксплуатацию в широком диапазоне климатических условий.

Технические характеристики

Контактная система соединителя включает 7 контактов диаметром 2,5 мм с серебряным покрытием. Переходное сопротивление контакта не превышает 1 мОм, что обеспечивает стабильность электрического соединения при длительной эксплуатации. Максимальная токовая нагрузка на каждый контакт составляет 25 А, а суммарная нагрузка на все семь контактов достигает 175 А.

Амплитудное напряжение цепи — до 850 В. Сопротивление изоляции — не менее 5000 МОм. Рабочая частота передаваемого сигнала — до 3 МГц. Ресурс изделия подтверждён значениями 500 циклов сочленения-расчленения и наработкой не менее 1000 часов.

Климатические и механические параметры

Соединитель работоспособен в диапазоне температур от минус 60 °C до плюс 100 °C. Он устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также к ударам: одиночным — до 1000 g и многократным — до 150 g. Сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени Па. Исполнение В означает всеклиматическое применение, то есть эксплуатацию в различных макроклиматических районах.

Применение и монтаж

Вилка 2РТТ28БПЭ-7Ш-11В применяется для соединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре общего назначения. Блочный корпус облегчает установку на приборной панели или внутри блока, а прямой патрубок ПЭ рассчитан на ввод экранированного кабеля, что важно для защиты цепей от помех.

Внутренний объёмный монтаж предполагает пайку или иное присоединение проводников к контактной системе внутри корпуса. Пылебрызгозащищённое исполнение позволяет использовать изделие в условиях повышенной запылённости и возможного попадания капель влаги, однако негерметичная конструкция не предназначена для длительного погружения в воду или работы под избыточным давлением.

Сочетание высокой токовой нагрузки, широкого температурного диапазона и стойкости к вибрации и ударам делает соединитель пригодным для ответственных коммутационных узлов силовых и сигнальных цепей, где требуется надёжное разъёмное соединение с возможностью многократного сочленения.
