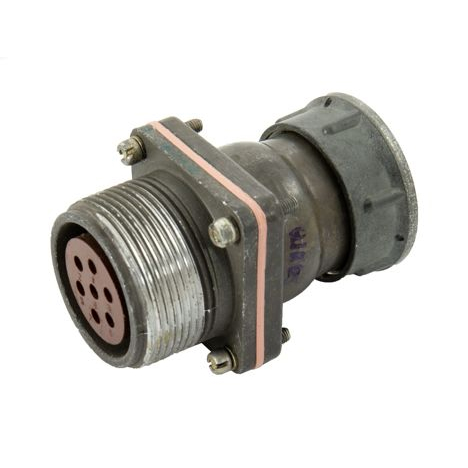

2РТТ28Б7В (ЗАМЕНА ШР28П7ЭГ9 РОЗЕТКИ БЛОЧНЫЕ) 2011г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ28Б7Г11В (ЗАМЕНА ШР28П7ЭГ9 РОЗ БЛ)

2РТТ28Б7Г11В — это цилиндрический низкочастотный пылебрызгозащищенный разъем (розетка приборная блочная), предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700–850 В (амплитудное значение).

Назначение

Он применяется в радиотехнической и радиоэлектронной аппаратуре как соединитель общего назначения, устойчивый к вибрациям, ударам и экстремальным температурам (от -60°C до +100°C). Является заменой для ШР28П7ЭГ9 (розетка блочная без патрубка). +3

Технические характеристики

Максимальный ток на контакт: 25–35 А.
Количество контактов: 7 шт. (диаметр 2,5 мм).
Сопротивление контакта: не более 1 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Число сочленений-расчленений: 500.
Наработка: минимум 1000 часов. +3

Условия эксплуатации

Разъем выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), многократные удары (до 1500 g), пониженное давление (1,3·10⁻⁴ Па) и срок хранения до 15 лет. Поляризация одношпоночная, покрытие контактов — серебро. +3

Описание

Назначение разъема 2РТТ28Б7В

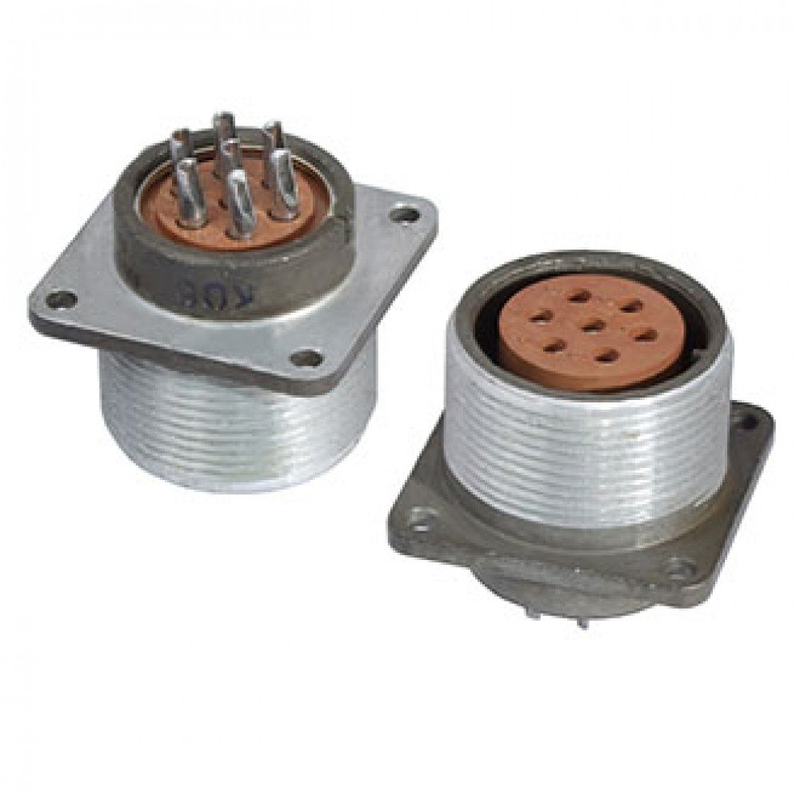

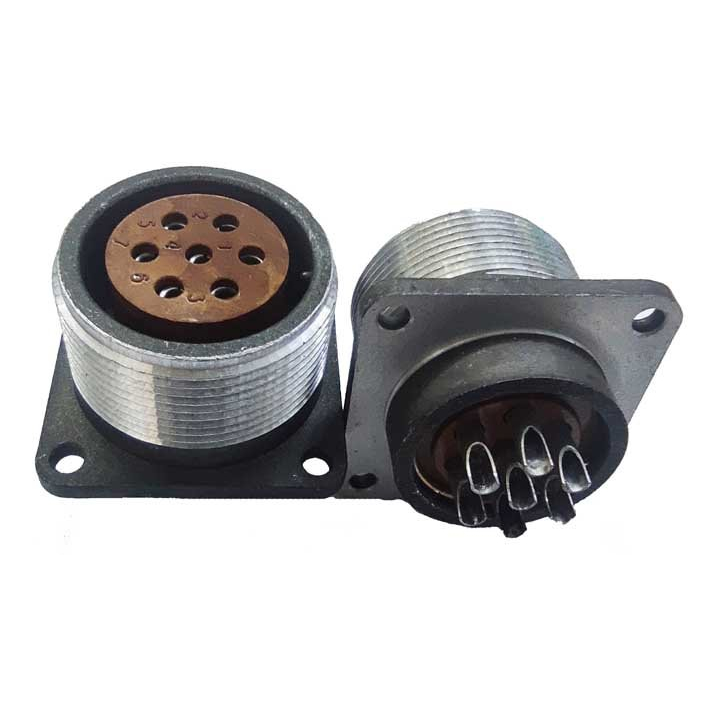

2РТТ28Б7В — это цилиндрический низкочастотный пылебрызгозащищенный разъем, а именно розетка приборная блочная. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение). Разъем применяется в радиотехнической и радиоэлектронной аппаратуре в качестве соединителя общего назначения, устойчивого к вибрациям, ударам и экстремальным температурам. Данная модель является заменой розетки блочной ШР28П7ЭГ9 без патрубка.

Подтвержденные особенности и технические характеристики

Конструкция разъема обеспечивает надежное механическое и электрическое соединение в жестких условиях эксплуатации. Поляризация выполнена одношпоночной, что исключает неправильное сочленение. Покрытие контактов — серебро.

Количество контактов — 7 штук диаметром 2,5 мм.
Максимальный ток на контакт — от 25 до 35 А.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Число сочленений-расчленений — 500.
Наработка — минимум 1000 часов.
Срок хранения — до 15 лет.

Условия эксплуатации и применение

Разъем рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, многократные удары с перегрузкой до 1500 g, а также пониженное давление до 1,3, умноженное на 10 в минус четвертой степени Паскаля.

Благодаря пылебрызгозащищенному исполнению и стойкости к механическим нагрузкам изделие применяется в блоках и приборах радиоэлектронной аппаратуры, где требуется надежное соединение цепей питания и сигнальных линий. Розетка устанавливается на приборной части оборудования, обеспечивая электрическую стыковку с ответной частью разъема.

Совместимость и замена

Модель 2РТТ28Б7В выступает прямой заменой розетки блочной ШР28П7ЭГ9. При подборе аналога следует учитывать совпадение числа контактов, их диаметра, типа поляризации и электрических параметров, указанных выше. Разъем относится к категории 2РТТ28 и имеет артикул 5634.

Комплектация и общие сведения

В состав поставки входит розетка приборная блочная в исполнении, соответствующем описанным характеристикам. Данные о производителе, стране производства, сертификатах и гарантийных обязательствах в предоставленной информации не указаны. Год внесения сведений о товаре в каталог — 2011.
