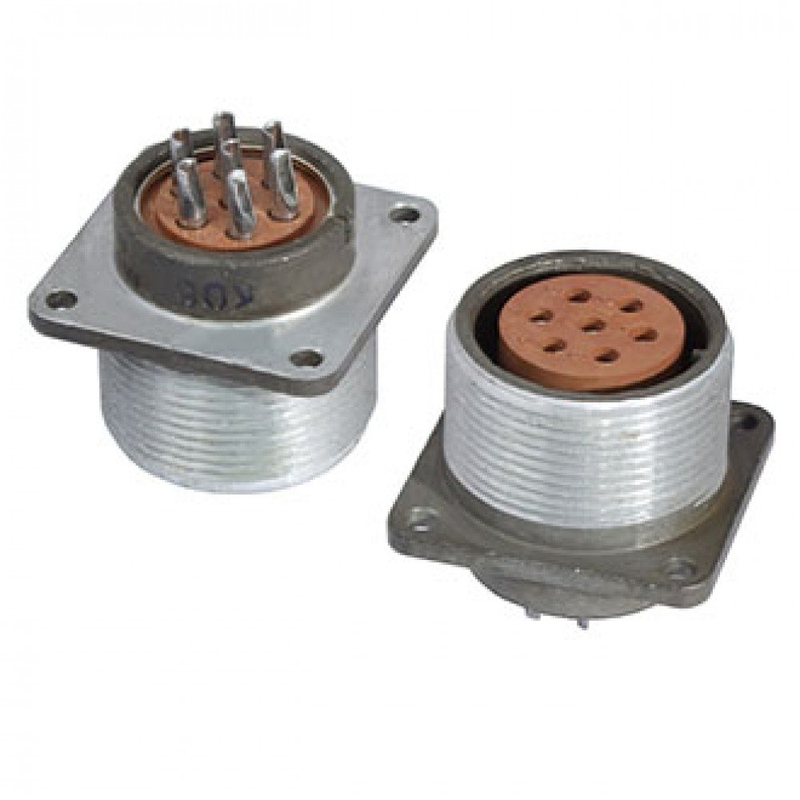

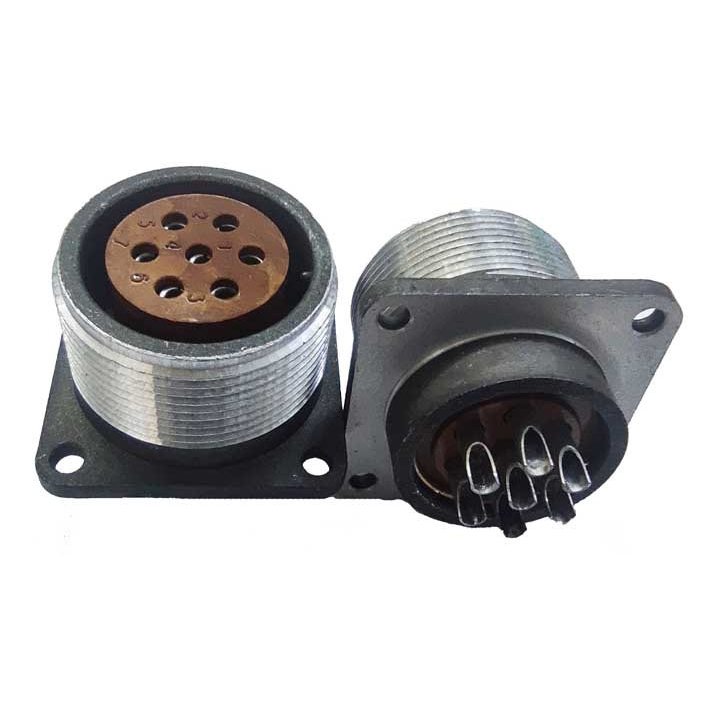

Что представляет собой изделие 2РТТ28Б7В-К

2РТТ28Б7В-К — цилиндрический низкочастотный пылебрызгозащищённый розеточный разъём, предназначенный для соединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре. Изделие относится к соединителям типа 2РТТ и применяется в цепях постоянного и переменного тока с частотой до 3 МГц при достаточно высоком напряжении.

Разъём выполнен в приборном (блочном) исполнении и рассчитан на монтаж внутри аппаратуры. Исполнение В соответствует всеклиматическому варианту, то есть изделие пригодно для работы в широком диапазоне температур и при пониженном атмосферном давлении. Артикул позиции в каталоге — 5635, категория — 2РТТ28.

Расшифровка обозначения 2РТТ28Б7В-К

Маркировка изделия построена по стандартной схеме, принятой для соединителей этого семейства, и содержит информацию о типе, размере корпуса, виде исполнения, числе контактов и их сочетании.

• 2РТТ — тип соединителя, пылебрызгозащищённый.
• 28 — условный размер корпуса.
• Б — приборный (блочный) вид корпуса, без патрубка.
• 7 — число контактов.
• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и снижение давления.

Дополнительные буквенные группы в обозначении указывают на вид части разъёма и сочетание контактов. В данном случае речь идёт о розеточной части соединителя.

Электрические параметры

Разъём рассчитан на работу с токами достаточно большой величины. На каждый контакт допускается ток примерно до 25 А, а суммарный ток по всем контактам может достигать 175 А. Максимальное напряжение цепи — около 700–850 В амплитудного значения, частота тока — до 3 МГц.

Контактное сопротивление не превышает 1 мОм, что обеспечивает стабильность соединения и минимальные потери. Сопротивление изоляции в нормальных условиях составляет не ниже 500–1000 МОм. Такие параметры позволяют использовать изделие в ответственных цепях питания и сигнальных цепях аппаратуры.

Конструкция и особенности исполнения

Контакты разъёма имеют диаметр 2,5 мм и, как правило, покрыты серебром. Серебряное покрытие снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации. Общее число контактов — семь.

Соединение частей разъёма резьбовое, что обеспечивает надёжную фиксацию и предотвращает самопроизвольное расхождение стыка. Корпуса имеют одношпоночную поляризацию, которая исключает неправильную стыковку и гарантирует совмещение контактов в нужном порядке.

Пылебрызгозащищённое исполнение корпуса препятствует проникновению внутрь пыли и капель влаги. Это важно для аппаратуры, работающей в условиях повышенной влажности, запылённости и переменного атмосферного давления.

Применение

Изделие применяется в радиотехнической и радиоэлектронной аппаратуре для соединения электрических цепей. Основные области использования:

1. Монтаж внутри блоков и приборов, где требуется блочное подключение узлов.
2. Цепи постоянного и переменного тока частотой до 3 МГц с высоким напряжением.
3. Аппаратура, эксплуатируемая в широком диапазоне температур и при пониженном давлении.
4. Силовые и сигнальные линии с повышенными требованиями к надёжности контакта.

Благодаря сочетанию высоких токовых и напряженческих характеристик, малому переходному сопротивлению и защищённому корпусу разъём подходит для ответственных соединений, где важны стабильность параметров и устойчивость к внешним воздействиям.

Условия эксплуатации и монтаж

Разъём предназначен для внутреннего монтажа в составе аппаратуры. Всеклиматическое исполнение В допускает работу при широком диапазоне температур и при пониженном атмосферном давлении, что делает изделие пригодным для техники, эксплуатируемой в сложных условиях.

При монтаже следует учитывать резьбовой способ соединения и одношпоночную поляризацию корпусов: это упрощает правильную стыковку и повышает надёжность сборки. Диаметр контактов 2,5 мм и их количество — семь — определяют схему подключения и допустимую нагрузку по каждому контакту и по разъёму в целом.

Краткие подтверждённые характеристики

• Тип: цилиндрический низкочастотный пылебрызгозащищённый розеточный разъём.
• Серия: 2РТТ, условный размер корпуса 28.
• Вид корпуса: приборный (блочный), без патрубка.
• Число контактов: 7, диаметр контактов 2,5 мм.
• Покрытие контактов: серебряное.
• Соединение: резьбовое, с одношпоночной поляризацией корпусов.
• Ток на контакт: до 25 А; суммарный ток: до 175 А.
• Напряжение цепи: около 700–850 В амплитудного значения.
• Частота тока: до 3 МГц.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не ниже 500–1000 МОм в нормальных условиях.
• Исполнение: всеклиматическое (В).
• Категория: 2РТТ28; артикул: 5635.
