Назначение соединителя 2РТТ28Б7В

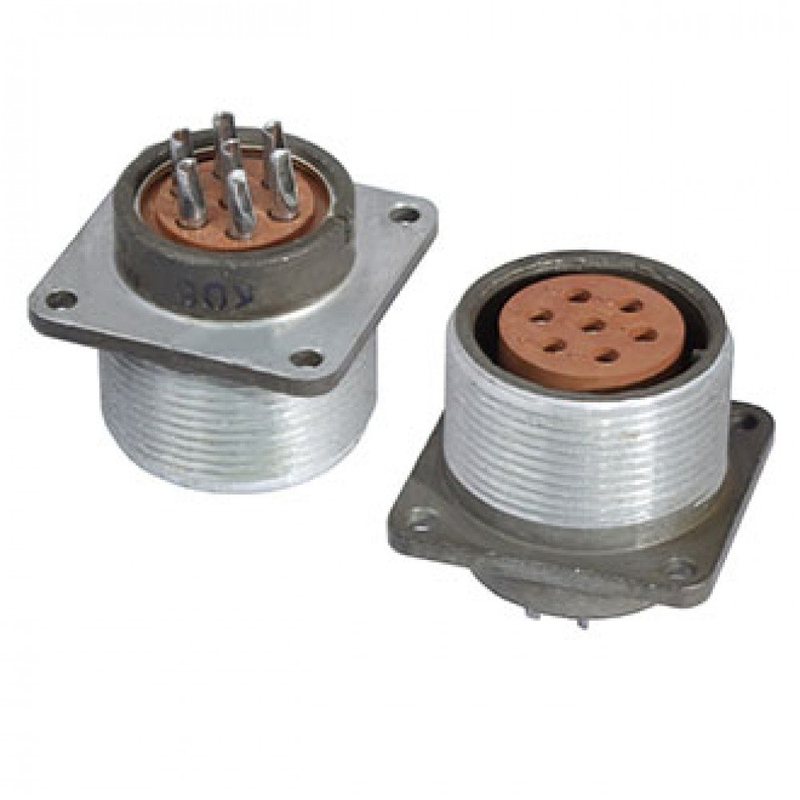

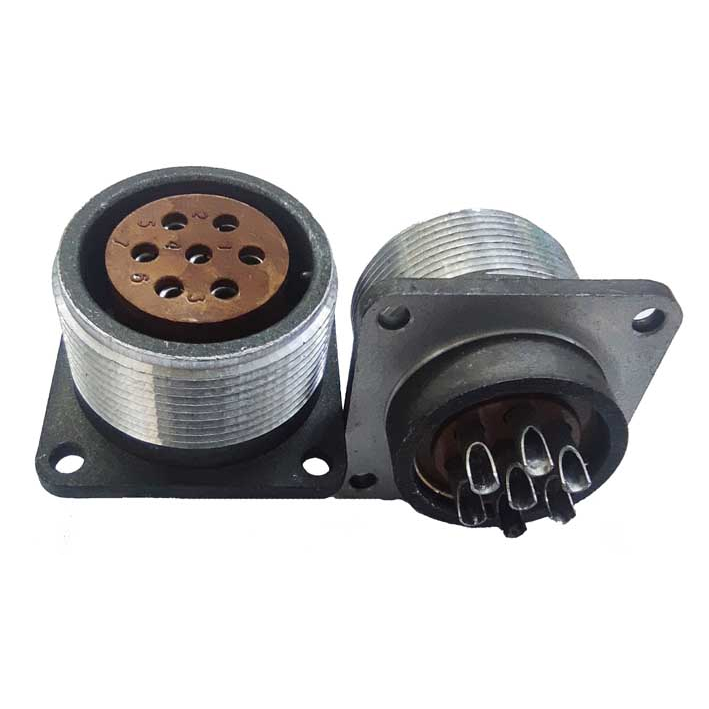

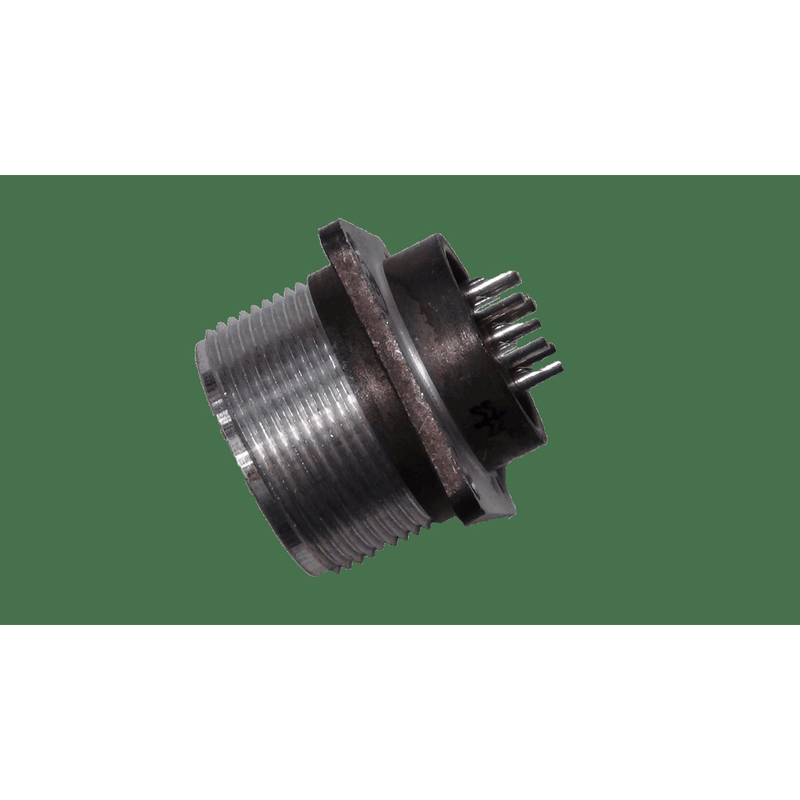

2РТТ28Б7В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель в виде приборной розетки, предназначенный для радиотехнической и радиоэлектронной аппаратуры. Изделие применяется как соединитель общего назначения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка относится к категории низкочастотных соединителей и обеспечивает надёжное электрическое соединение при эксплуатации в составе приборов, блоков и устройств, где требуется устойчивость к пыли и брызгам воды. Артикул изделия — 5633, категория — 2РТТ28.

Расшифровка условного обозначения

Обозначение 2РТТ28Б7В построено по стандартной схеме и содержит информацию о конструкции и исполнении изделия.

• 2РТТ — тип соединителя, пылебрызгозащищённый;
• 28 — условный размер корпуса;
• Б — приборный вид корпуса;
• 7 — количество контактов;
• Г — розетка;
• В — всеклиматическое исполнение.

Для сравнения: в близком обозначении 2РТТ28Б7Г11В дополнительно указывается сочетание контактов — 7 штук диаметром 2,5 мм. В обозначении 2РТТ28Б7В таких сведений о сочетании контактов не приводится, поэтому данный параметр следует уточнять по документации изготовителя.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, указанные в имеющихся данных каталога. Они относятся к типу соединителей 2РТТ28Б7Г11В и его конструктивным особенностям; для конкретного исполнения 2РТТ28Б7В значения могут уточняться по техническим условиям.

• Рабочий ток на контакт — 25 А, общая нагрузка — до 175 А;
• максимальное рабочее напряжение — от 700 до 850 В;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 1000 до 5000 МОм;
• количество сочленений-расчленений — 500;
• наработка — минимум 1000 часов;
• покрытие контактов — серебро;
• монтаж — пайка;
• сочленение — резьбовое;
• поляризация — одношпоночная;
• габариты — 42 на 38 на 38 мм;
• вес — около 59,5 г;
• срок сохраняемости — 15 лет.

Контактная группа выполнена с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Резьбовое сочленение и одношпоночная поляризация исключают неправильное соединение и повышают механическую надёжность стыка. Монтаж выполняется пайкой, что характерно для аппаратуры, собираемой на печатных платах и в объёмных конструкциях.

Условия эксплуатации

Соединитель работоспособен при температурах от минус 60 до плюс 100 градусов Цельсия. Он выдерживает пониженное давление 1,3 на 10 в минус 4 степени Па, вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате и одиночные удары с ускорением до 10 000 метров на секунду в квадрате. Совокупность этих параметров определяет всеклиматическое исполнение и позволяет применять изделие в жёстких условиях радиотехнической и радиоэлектронной аппаратуры.

Совместимость

Розетка взаимосочленяема с вилками ШР28П7НГ9 и другими соединителями, выпускаемыми по ТУ ГЕ0.364.120. Это упрощает подбор ответных частей при комплектовании кабельных сборок и приборных разъёмов.

Применение

1. Коммутация цепей постоянного и переменного тока в радиотехнической аппаратуре.
2. Использование в радиоэлектронных блоках и приборах, эксплуатируемых при воздействии пыли и брызг.
3. Монтаж в составе кабельных сборок с ответными вилками по ТУ ГЕ0.364.120.
4. Эксплуатация в условиях вибрации, ударов, пониженного давления и широкого диапазона температур.

При подборе изделия следует учитывать, что характеристики приведены по данным каталога для типа 2РТТ28 и близкого исполнения 2РТТ28Б7Г11В. Для точного подтверждения параметров конкретной розетки 2РТТ28Б7В рекомендуется обращаться к техническим условиям и сопроводительной документации изготовителя, так как производитель в предоставленных данных не указан.
