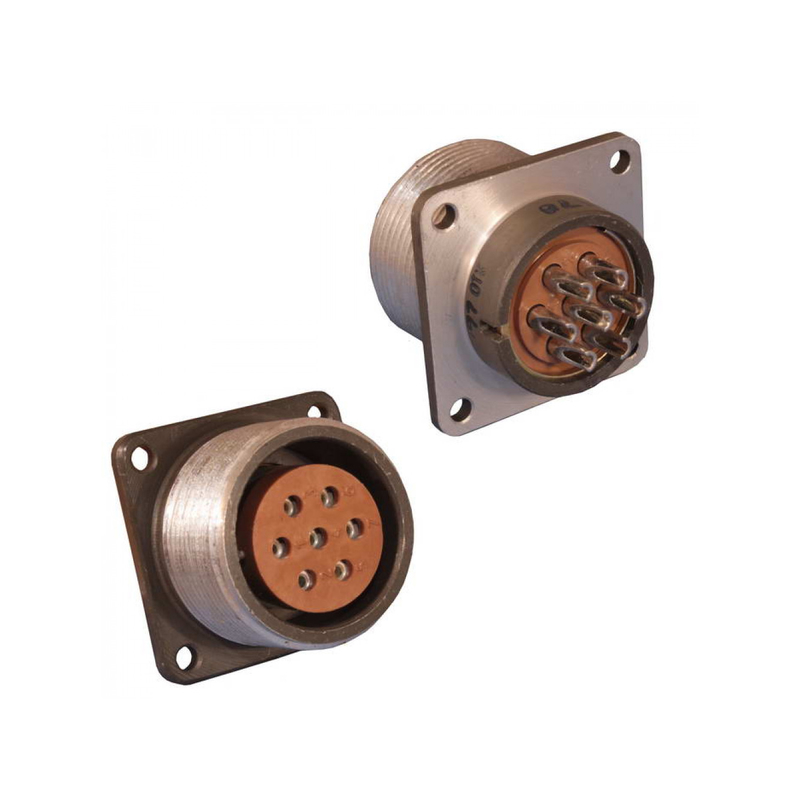

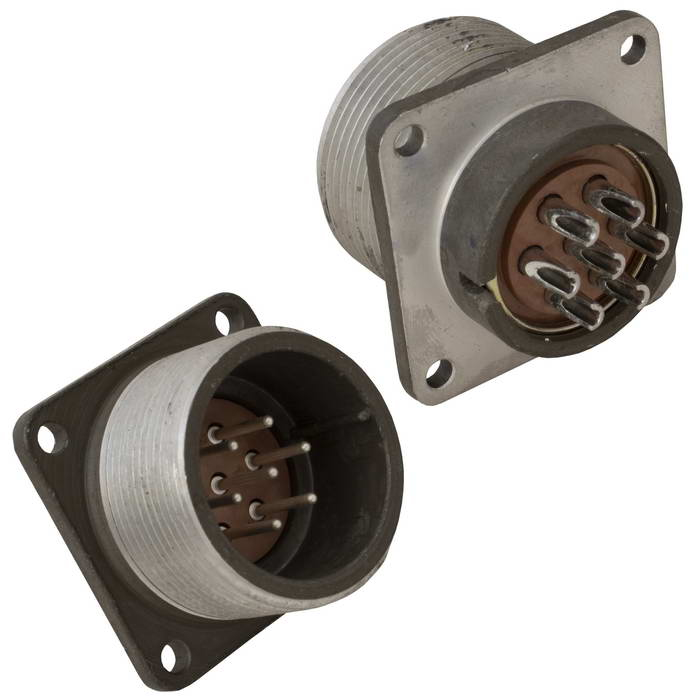

2РТТ28Б7Ш41В (ЗАМЕНА ШР28П7ЭШ7 ВИЛКИ БЛОЧНЫЕ)

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ28Б7Ш41В (ЗАМЕНА ШР28П7ЭШ7 ВИЛ БЛ)

2РТТ28Б7Ш41В представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией, выполненный в виде блочной вилки без патрубка. Он служит заменой модели ШР28П7ЭШ7 Вил БЛ и предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 7 контактов штыревого типа диаметром 1,5 мм, условный размер корпуса 28, покрытие контактов — серебро, материал корпуса — металл, изолятор — карболит. Максимальный рабочий ток на контакт достигает 10 А (общий до 70 А), сопротивление контакта не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Рабочая температура от -60 до +100 °C, всеклиматическое исполнение (В), негерметичный, теплостойкий и тропикоустойчивый. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), повышенную влажность 98% при +40 °C, пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Конструкция и применение

Сочленение резьбовое с одношпоночной поляризацией, монтаж внутренний пайкой, пылебрызгозащита при наличии резинового кожуха, втулки и шайбы. Взаимосочленяем с разъёмами серий ШР (по ГЕ0.364.107 ТУ) и 2РТ-А (по ГЕ0.364.118 ТУ), используется для экранированных и неэкранированных кабелей в приборах.

Описание

Назначение и область применения

Соединитель 2РТТ28Б7Ш41В представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией, выполненный в виде блочной вилки без патрубка. Он предназначен для замены модели ШР28П7ЭШ7 Вил БЛ и применяется для коммутации электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Данный соединитель используется в радиоэлектронной аппаратуре, приборах и устройствах, где требуется надёжное соединение экранированных и неэкранированных кабелей. Благодаря блочному исполнению он удобен для монтажа на панелях и в блоках, а резьбовая фиксация обеспечивает устойчивость к вибрационным и механическим воздействиям.

Технические характеристики

Количество контактов: 7 штыревого типа.
Диаметр контактов: 1,5 мм.
Условный размер корпуса: 28.
Покрытие контактов: серебро.
Материал корпуса: металл.
Материал изолятора: карболит.
Максимальный рабочий ток на контакт: 10 А (общий до 70 А).
Сопротивление контакта: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Рабочее напряжение: до 850 В (амплитудное значение).
Частота: до 3 МГц.

Условия эксплуатации

Соединитель 2РТТ28Б7Ш41В относится к всеклиматическому исполнению (В) и является негерметичным, теплостойким и тропикоустойчивым. Он способен работать в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Синусоидальная вибрация: диапазон 1–5000 Гц с ускорением до 300 м/с² (30 g).
Повышенная влажность: 98% при температуре +40 °C.
Пониженное давление: до 1,3·10⁻⁴ Па.
Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: 500.

Конструкция и особенности монтажа

Сочленение соединителя резьбовое с одношпоночной поляризацией, что исключает неправильное подключение. Монтаж внутренний, выполняется пайкой. Пылебрызгозащита обеспечивается при наличии резинового кожуха, втулки и шайбы.

Соединитель предназначен для объёмного монтажа, то есть для проводного соединения внутри блоков и приборов. Он может использоваться как для экранированных, так и для неэкранированных кабелей.

Совместимость

2РТТ28Б7Ш41В взаимосочленяем с разъёмами серий ШР (по ГЕ0.364.107 ТУ) и 2РТ-А (по ГЕ0.364.118 ТУ). Это позволяет применять его в составе существующих систем и заменять устаревшие или вышедшие из строя соединители без изменения конструкции.

Артикул товара: 5649. Категория: 2РТТ28. Производитель не указан.
