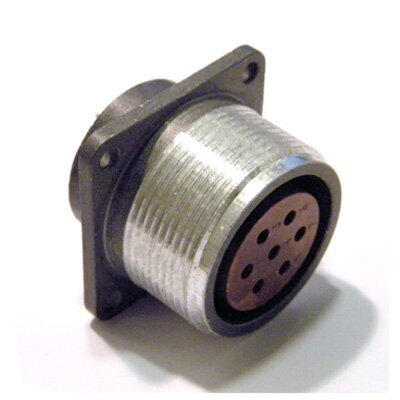

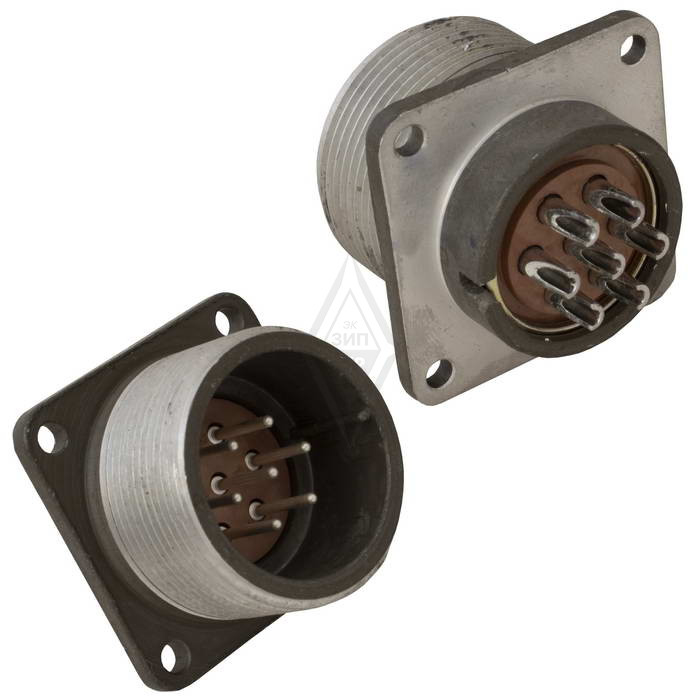

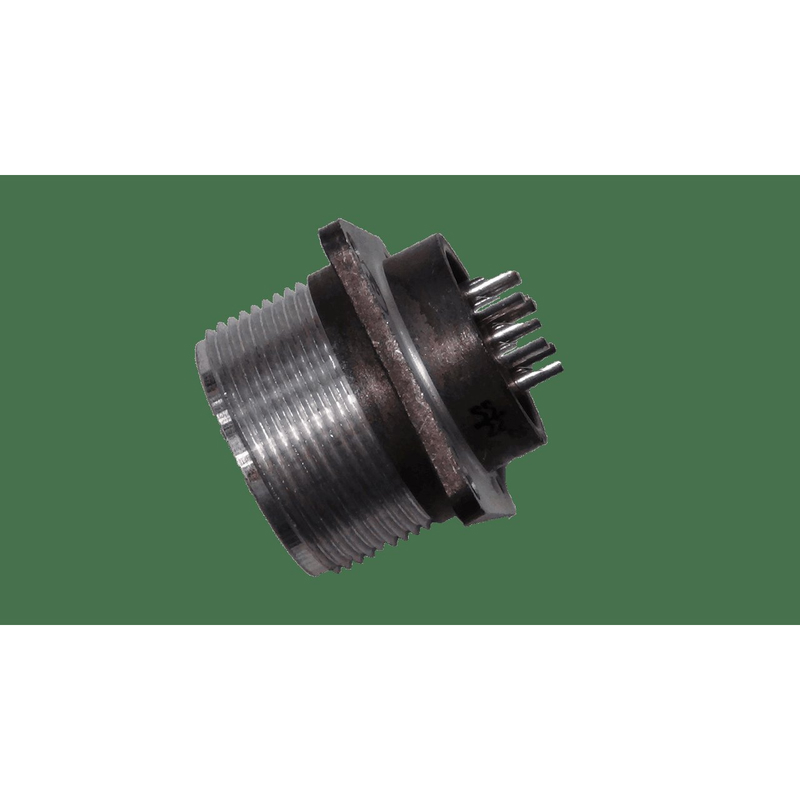

Назначение соединителя 2РТТ28Б7Ш41В «5»

Соединитель 2РТТ28Б7Ш41В «5» производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный электрический разъём серии 2РТТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц в промышленной и радиоэлектронной аппаратуре. Разъём применяется там, где требуется надёжное резьбовое соединение вилки и розетки, устойчивое к вибрациям и неблагоприятным условиям эксплуатации.

Серия 2РТТ выпускается по техническим условиям ГЕ0.364.120ТУ (АШДК.434410.060ТУ) и относится к промышленным резьбовым соединителям с металлическим корпусом.

Подтверждённые особенности и технические характеристики

Данная модификация имеет маркировку 2РТТ28Б7Ш41В, в которой закодированы основные конструктивные признаки изделия. Ниже перечислены подтверждённые особенности.

• Количество контактов — 7 (индекс «7» в маркировке).
• Максимальное рабочее напряжение — до 850 вольт (амплитудное значение).
• Рабочий ток на контакт — от десятков до сотен ампер в зависимости от конкретного варианта и количества контактов; в серии 2РТТ обычно порядка 20–200 ампер на контакт.
• Рабочий диапазон температур — примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Тип соединения — резьбовая фиксация сочленения вилки и розетки.
• Степень защиты — пылебрызгозащищённое, негерметичное исполнение.
• Исполнение «Б» — приборное (блочное).
• Индекс «Ш» — тип разъёма с резьбовым соединением.
• Буква «В» — всеклиматическое исполнение.
• Приёмка «5» — соответствует установленным требованиям приёмки.
• Год выпуска — 2015.

Разъёмы серии 2РТТ являются термостойкими и тропикоустойчивыми. Они выдерживают значительное число механических сочленений–расчленений (порядка нескольких сот циклов) и длительное хранение без потери параметров.

Применение и условия эксплуатации

Соединитель 2РТТ28Б7Ш41В «5» применяется для монтажа в промышленной и радиоэлектронной аппаратуре. Благодаря всеклиматическому исполнению и расширенному температурному диапазону он может использоваться в суровых климатических условиях, включая районы с тропическим климатом.

Резьбовое соединение обеспечивает надёжную фиксацию вилки и розетки, что важно при воздействии вибраций и механических нагрузок. Пылебрызгозащищённое исполнение позволяет эксплуатировать разъём в среде с повышенной запылённостью и влажностью, однако герметичность изделия не гарантируется, поэтому прямое воздействие воды и агрессивных сред должно быть исключено.

Изделие востребовано в составе промышленного оборудования, радиоэлектронных комплексов и приборов, где требуется коммутация цепей при относительно высоких рабочих напряжениях и токах. Приёмка «5» и принадлежность к продукции завода «Элекон» подтверждают соответствие заявленным техническим условиям.
