Назначение соединителя 2РТТ28Б7Ш41В

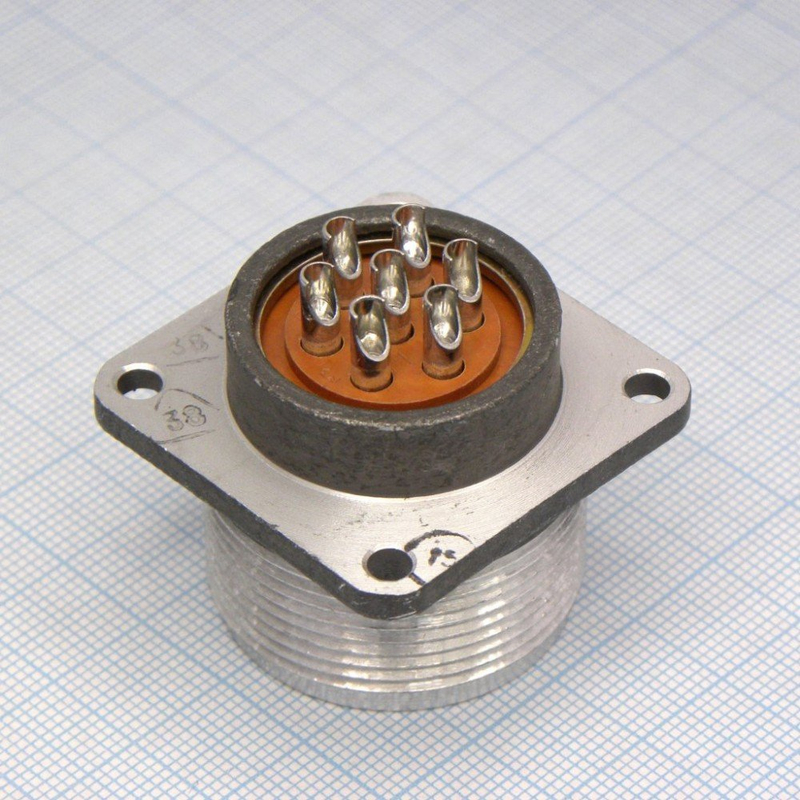

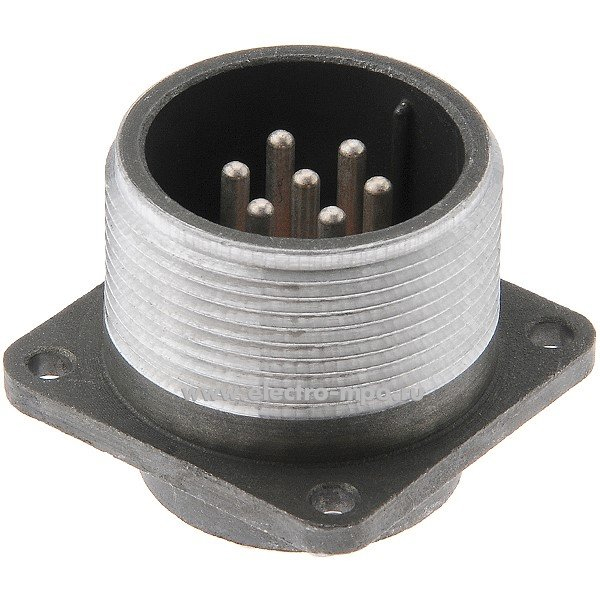

Блочная вилка 2РТТ28Б7Ш41В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В амплитудного значения. Соединитель рассчитан на внутренний монтаж с экранированными и неэкранированными кабелями.

Изделие применяется в составе электронной и радиоэлектронной аппаратуры, контрольно-измерительной техники, промышленного оборудования и приборов, где требуется надежное разъемное соединение с защитой от пыли и брызг. Пылебрызгозащищенное исполнение позволяет использовать соединитель в условиях умеренного воздействия влаги и запыленности, характерных для производственных помещений и приборных отсеков.

Благодаря всеклиматическому исполнению по ТУ ГЕ0.364.120 вилка сохраняет работоспособность в широком диапазоне температур и при значительных механических нагрузках, включая вибрационные воздействия.

Технические параметры

Соединитель 2РТТ28Б7Ш41В имеет следующие подтвержденные характеристики:

• Количество контактов: 7 штук
• Диаметр контактов: 1,5 мм
• Сочетание контактов: 41
• Максимальный ток на один контакт: 10 А
• Максимальный суммарный ток: до 70 А
• Сопротивление контакта: не более 2,5 мОм
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Вибрационная устойчивость: от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g)
• Срок службы: не менее 1000 часов
• Количество сочленений и расчленений: не менее 500 циклов

Указанные параметры обеспечивают стабильную работу соединителя в цепях с повышенными токовыми нагрузками и в условиях интенсивной вибрации, что особенно важно для бортовой и промышленной аппаратуры.

Конструктивные особенности

Корпус вилки изготовлен из металла и обеспечивает механическую защиту контактной группы. Изолятор выполнен из карболита — материала, обладающего высокой электрической прочностью и стойкостью к нагреву. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.

Сочленение вилки с ответной частью осуществляется посредством резьбового соединения. Одношпоночная поляризация корпусов исключает неправильное соединение и защищает контакты от повреждения при стыковке. Такая конструкция обеспечивает плотный контакт и дополнительную защиту от самопроизвольного расчленения при вибрации.

Блочное исполнение предполагает установку вилки на панель или корпус прибора с помощью винтового или иного механического крепления, предусмотренного конструкцией изделия.

Расшифровка обозначения

Маркировка 2РТТ28Б7Ш41В содержит полную информацию о типе и характеристиках соединителя:

1. 2РТТ — тип соединителя;
2. 28 — размер корпуса;
3. Б — блочное исполнение;
4. 7 — число контактов;
5. Ш — вилка;
6. 41 — сочетание контактов;
7. В — всеклиматическое исполнение.

Применение

Соединитель 2РТТ28Б7Ш41В используется для организации разъемных электрических соединений внутри приборов и оборудования. Он подходит для коммутации силовых и сигнальных цепей с токами до 10 А на контакт. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению изделие эффективно работает в низковольтных цепях, где важна стабильность электрических параметров.

Пылебрызгозащищенное исполнение делает соединитель пригодным для применения в устройствах, эксплуатируемых в помещениях с повышенной запыленностью или вероятностью попадания брызг, при условии соблюдения требований к монтажу и герметизации мест установки.

Всеклиматическое исполнение позволяет применять вилку в аппаратуре, работающей в различных климатических зонах, включая районы с низкими температурами. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает функционирование соединителя как в холодном климате, так и внутри нагретых приборных отсеков.

Блочная вилка 2РТТ28Б7Ш41В подходит для замены аналогичных соединителей в ранее выпущенной аппаратуре, а также для новых разработок, где требуется надежный цилиндрический разъем с семью контактами диаметром 1,5 мм.
