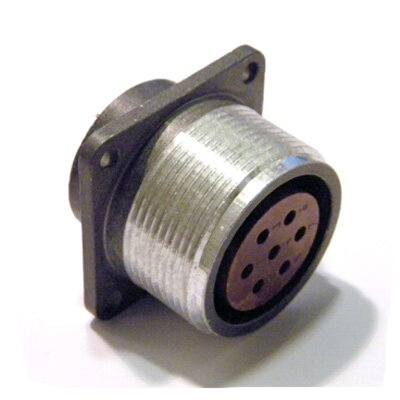

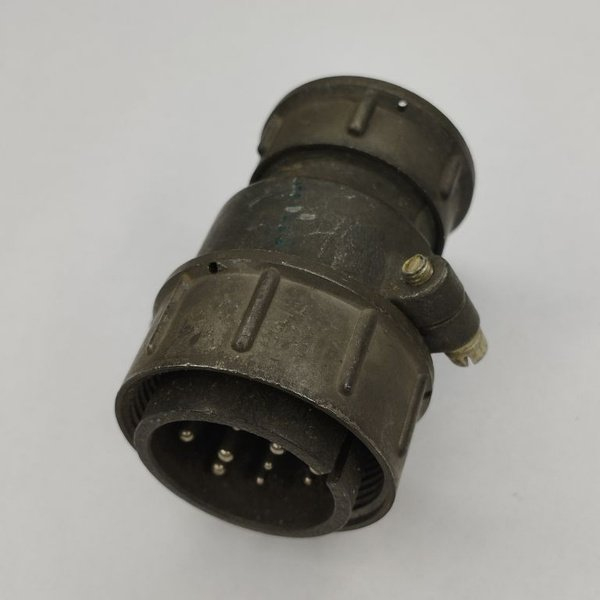

Назначение соединителя 2РТТ28Б7Ш41В

Разъем 2РТТ28Б7Ш41В представляет собой цилиндрический низкочастотный пылебрызгозащищенный соединитель всеклиматического исполнения. Изделие выпускается заводом «Элекон» (Казань) и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется там, где требуется надежное электрическое соединение проводов и кабелей в условиях вибрации, механических нагрузок и воздействия неблагоприятных факторов окружающей среды. Маркировка «5» указывает на всеклиматическое исполнение, что подтверждает пригодность изделия к эксплуатации в различных климатических зонах.

Конструктивные особенности

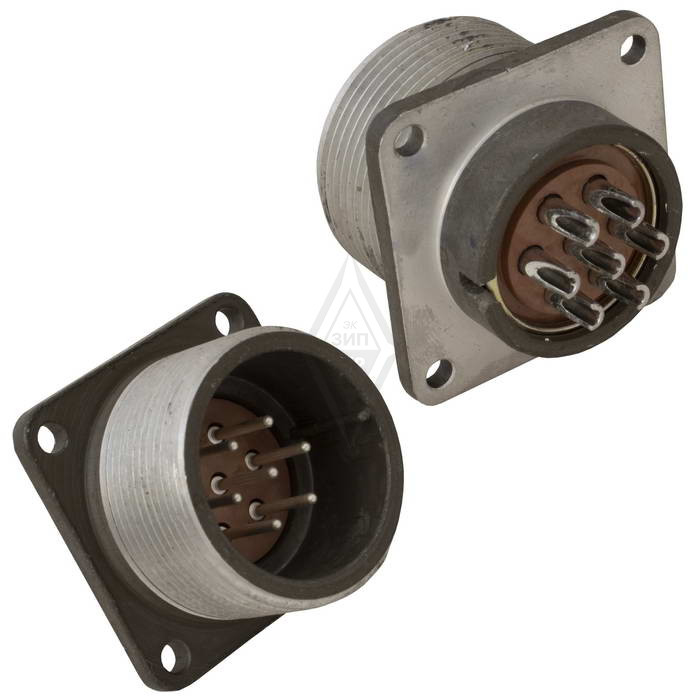

Соединитель состоит из вилки и розетки и может быть выполнен в приборном или кабельном варианте. Корпус изделия — блочный, оснащен прямым патрубком и гайкой для неэкранированного кабеля. Резьбовое сочленение дополнено одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает стабильность контакта.

Контакты соединителя выполнены с серебряным покрытием, что снижает переходное сопротивление и повышает надежность передачи сигнала. Монтаж внутренний, выполняется обжимом или пайкой в зависимости от типа применяемого провода и условий сборки.

Технические характеристики

• Количество контактов: 7
• Сочетание контактов: 41
• Вилочная часть: Ш
• Тип корпуса: блочный (Б)
• Тип патрубка: прямой (П)
• Гайка для неэкранированного кабеля (Н)
• Напряжение: до 850 В (амплитудное)
• Частота: до 3 МГц
• Ток на контакт: от 20 до 200 А
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Ресурс сочленений: 500 циклов
• Покрытие контактов: серебро
• Исполнение: всеклиматическое, маркировка «5»
• Артикул: 5650

Области применения

Благодаря пылебрызгозащищенному исполнению и широкому диапазону рабочих температур, соединитель 2РТТ28Б7Ш41В востребован в электро- и радиооборудовании, контрольно-измерительных приборах, автомобильной промышленности, энергетике и телекоммуникациях.

Изделие обеспечивает надежное соединение проводов и кабелей в условиях вибрации и механических нагрузок. Применение серебряного покрытия контактов и резьбового сочленения с поляризацией делает соединитель пригодным для ответственных участков электрических цепей, где требуется стабильность параметров и долговечность работы.

Условия эксплуатации и монтажа

Монтаж соединителя выполняется внутренним способом — обжимом или пайкой. Ресурс сочленений составляет 500 циклов, что позволяет многократно подключать и отключать изделие без потери эксплуатационных свойств. Всеклиматическое исполнение и маркировка «5» подтверждают возможность использования соединителя в разных климатических условиях.

Соединитель 2РТТ28Б7Ш41В соответствует требованиям, предъявляемым к низкочастотным цилиндрическим соединителям, и может применяться как в составе нового оборудования, так и при ремонте и замене вышедших из строя разъемов аналогичного типа.
