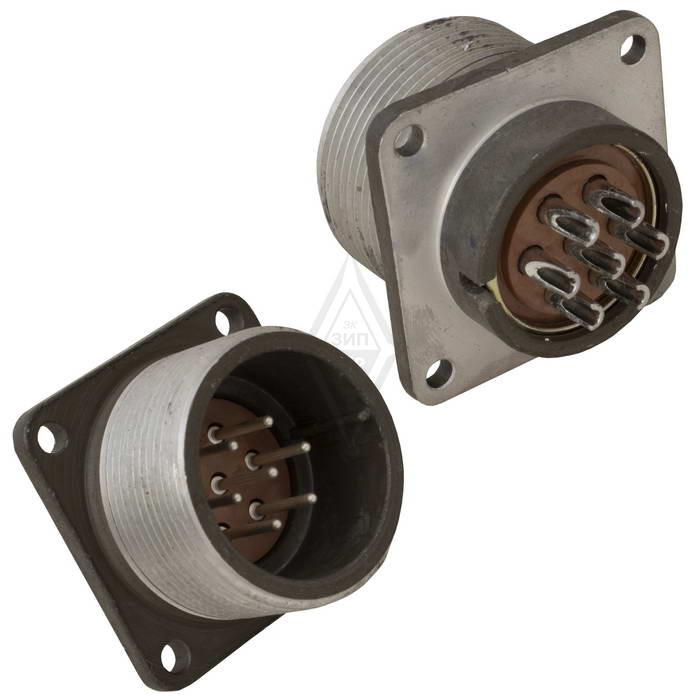

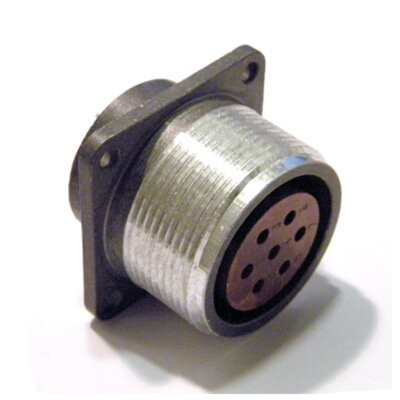

Разъём 2РТТ28Б7Ш41В: надёжное решение для промышленного оборудования

2РТТ28Б7Ш41В — круглый электрический разъём серии 2РТТ, предназначенный для создания надёжных разъёмных соединений в цепях промышленного, транспортного, измерительного и специального оборудования. Исполнение с вилочной частью и кабельным вводом позволяет применять соединитель там, где важны механическая прочность, устойчивость к вибрациям и стабильный электрический контакт.

Разъёмы данного типа используются при построении кабельных жгутов, подключении модулей автоматики, датчиков, исполнительных механизмов, источников питания и аппаратуры управления. Конструкция рассчитана на многократное сочленение и расчленение без потери эксплуатационных свойств при соблюдении требований монтажа.

Маркировка и конструкция

Обозначение 2РТТ28Б7Ш41В содержит сведения о серии, типоразмере корпуса, варианте исполнения, контактной группе и климатическом исполнении. Ключевая особенность разъёма — круглый металлический корпус с резьбовым соединением, которое обеспечивает точную фиксацию сопрягаемых частей и помогает предотвратить самопроизвольное отсоединение при вибрационных нагрузках.

В состав конструкции обычно входят:

• корпус из прочного материала с защитным покрытием;

• изолятор с установленными контактами;

• ключевой механизм, исключающий неправильное сочленение;

• резьбовая муфта для надёжной фиксации;

• элементы кабельного ввода и крепления жгута;

• уплотняющие детали, повышающие стойкость соединения к внешним воздействиям.

Штыревой вариант, обозначенный буквой «Ш» , применяется совместно с соответствующей розеточной частью. При проектировании соединения важно сопоставлять не только тип корпуса, но и схему расположения контактов, вид контактов, допустимые электрические параметры и способ монтажа.

Где применяется 2РТТ28Б7Ш41В

Круглый разъём 2РТТ28Б7Ш41В востребован в системах, где требуется компактное, обслуживаемое и механически устойчивое соединение нескольких цепей в одном корпусе. Он может использоваться в следующем оборудовании:

• шкафах управления и распределительных системах;

• измерительных комплексах и испытательных стендах;

• системах промышленной автоматизации;

• оборудовании связи и телеметрии;

• транспортной, подвижной и вибронагруженной технике;

• энергетическом и машиностроительном оборудовании;

• кабельных сборках для аппаратуры специального назначения.

Резьбовая фиксация особенно полезна для оборудования с повышенной вибрацией, где обычные разъёмы без механической блокировки могут ослаблять контакт. Корпусное исполнение также упрощает обслуживание: кабельную линию можно отключить и подключить повторно без демонтажа всего жгута.

На что обратить внимание при подборе

При замене или включении 2РТТ28Б7Ш41В в проект необходимо сверять полное обозначение изделия. Даже близкие по названию разъёмы могут отличаться по числу контактов, расположению контактных гнёзд, диаметру контактов, направлению ключа, типу кабельного ввода и способу установки.

Основные параметры для проверки:

Особое внимание следует уделять распайке. Перед монтажом рекомендуется подготовить таблицу назначения контактов, проверить маркировку цепей и исключить возможность подачи питания на сигнальные линии. Для силовых, управляющих, измерительных и экранированных цепей желательно заранее определить порядок размещения проводников в кабельном жгуте.

Монтаж и эксплуатация

Качественный монтаж разъёма 2РТТ28Б7Ш41В влияет не только на электрические характеристики, но и на долговечность всей системы. Пайку или другой предусмотренный способ присоединения проводников следует выполнять с соблюдением технологии, не допуская перегрева изолятора, попадания припоя на сопрягаемые поверхности и механического натяжения проводов.

После сборки важно проверить:

• правильность распайки по контактам;

• отсутствие коротких замыканий и обрывов;

• надёжность фиксации проводов и кабельного ввода;

• свободное и корректное сочленение с ответной частью;

• затяжку резьбовой муфты;

• отсутствие загрязнений, влаги и повреждений на контактных поверхностях.

При профилактическом обслуживании рекомендуется осматривать контакты на предмет окисления, следов перегрева, деформации и ослабления крепёжных элементов. Чистые контактные поверхности и правильно подобранная ответная часть помогают сохранить низкое переходное сопротивление и устойчивую передачу сигналов или питания.

Значение для надёжной коммутации

Разъём 2РТТ28Б7Ш41В подходит для задач, где требуется организовать многоконтактное соединение в прочном круглом корпусе с механической фиксацией. Его применение позволяет сделать кабельные соединения более удобными для монтажа, диагностики и обслуживания оборудования.

Точный выбор исполнения, корректная распайка и соблюдение условий эксплуатации — главные факторы, определяющие надёжность разъёмного соединения на протяжении всего срока службы аппаратуры.
