Назначение соединителя

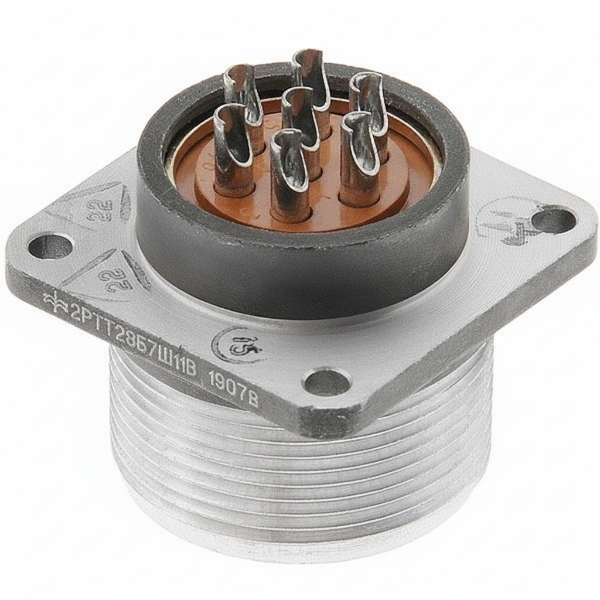

2РТТ28Б7Ш11В — цилиндрический низкочастотный пылебрызгозащищённый электрический разъём производства завода «Элекон» (Казань), относящийся к серии соединителей 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц, прежде всего в радио- и радиотехнической аппаратуре, а также в промышленной электронике.

Разъём рассчитан на внутренний монтаж и применяется как соединитель общего назначения, обеспечивая надёжный электрический контакт между кабельными и приборными линиями. Обозначение «Элекон „5“» указывает на приёмку или партию изделия, а не на отдельную модель.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает стабильные параметры при эксплуатации в жёстких условиях. Ниже перечислены основные характеристики изделия.

• Количество контактов — 7.
• Максимальное рабочее напряжение — порядка 700–850 В (в зависимости от источника и условий испытаний).
• Рабочий ток на контакт — обычно 25–35 А, общий ток на разъём — до около 150–155 А.
• Сопротивление электрического контакта — не более примерно 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее сотен МОм.
• Форм-фактор — цилиндрический, пылебрызгозащищённый, с коаксиальной вилкой и розеткой и металлическим или комбинированным корпусом (часто карболит и металл).
• Условный размер корпуса — 28 мм, что задаёт типоразмер и габариты изделия.
• Поляризация корпуса — одношпоночная, исключающая неправильное подключение разъёма к розетке.
• Контакты, как правило, изготавливаются из латуни с покрытием серебром, что обеспечивает хорошую электропроводность и стойкость к окислению.
• Допустимый диапазон рабочих температур — примерно от минус 60 до плюс 100 °C.
• Количество циклов сочленения и разъединения — порядка 500 раз.

Условия эксплуатации и нормативная база

Соединитель рассчитан на работу в условиях вибрации и акустических нагрузок, регламентированных техническими условиями АШДК.434410.060ТУ и ГЕО.364.120ТУ. Пылебрызгозащищённое исполнение и широкий температурный диапазон позволяют использовать разъём в разнообразных климатических зонах.

Области применения

Благодаря сочетанию высокого рабочего тока, большого числа контактов и стойкости к внешним воздействиям разъём востребован в силовых и силово-сигнальных цепях. Его применяют в радио- и радиотехнической аппаратуре, промышленной электронике и других устройствах, где требуется надёжное соединение кабельных и приборных линий.

Цилиндрическая форма корпуса с одношпоночной поляризацией упрощает монтаж и исключает ошибки при подключении. Исполнение с условным размером корпуса 28 мм определяет совместимость с ответными частями соответствующего типоразмера серии 2РТТ.

Сведения о партии

Для данной позиции указаны приёмка «5» и год выпуска 2015. Артикул изделия — 50576, категория — 2РТТ28, производитель — «Элекон». Изделие относится к соединителям военно-промышленного и промышленного уровня, для которых характерен ресурс порядка 500 циклов сочленения и разъединения.
