Назначение

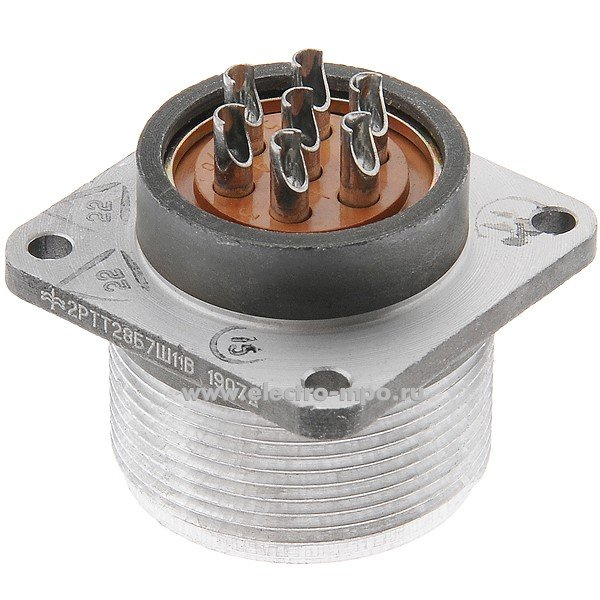

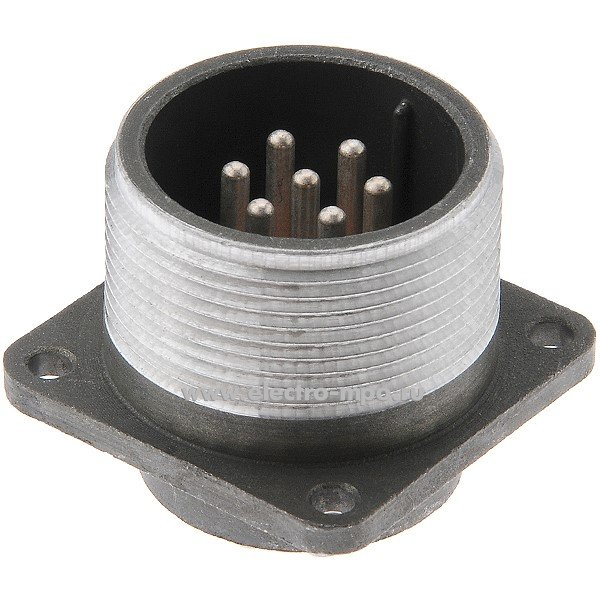

2РТТ28Б7Ш11В «5» — цилиндрический низкочастотный пылебрызгозащищённый разъём, выполненный в виде вилки. Он предназначен для применения в электрических цепях постоянного и переменного тока, в том числе в промышленной и транспортной аппаратуре. Артикул изделия — 40453, категория — 2РТТ28.

Разъём относится к серии 2РТТ и используется для коммутации цепей питания и сигналов. Исполнение «В» означает всеклиматическое исполнение, рассчитанное на широкий диапазон температур и внешних воздействий.

Расшифровка обозначения

• 2РТТ — серия цилиндрических низкочастотных разъёмов.
• 28 — условный размер корпуса; наружный диаметр около 28 миллиметров.
• Б — тип корпуса «приборный», без патрубка.
• 7 — количество контактов, 7 полюсов.
• Ш — часть соединителя: вилка; розетка обозначается буквой Г.
• 11 — условное число, обозначающее сочетание и тип контактов.
• В — всеклиматическое исполнение.

Технические характеристики

Максимальное рабочее напряжение — до 700 вольт постоянного или переменного тока; амплитудное значение может достигать 700–850 вольт в зависимости от источника. Максимальный ток на контакт обычно указан около 25–35 ампер, а общий ток на разъём — до примерно 150–155 ампер.

Максимальная частота работы — до 3 мегагерц. Разъём относится к низкочастотным, но пригоден для импульсных и высокочастотных цепей в пределах этого диапазона. Сопротивление контактов — не более около 1 миллиома, сопротивление изоляции в нормальных условиях — не менее 1000 мегаом.

Условия эксплуатации и конструкция

Рабочий температурный диапазон — примерно от минус 60 до плюс 100…180 градусов Цельсия в зависимости от конкретного исполнения и технических условий. Изделие выдерживает синусоидальную вибрацию с ускорением до 30…100 метров на секунду в квадрате в диапазоне частот от 1 до 10 килогерц, а также многократные удары с ускорением до 1500 метров на секунду в квадрате и одиночные удары до 10 000 метров на секунду в квадрате.

Корпус металлический, изолятор часто изготовлен из карболита. Разъём блочный, без гибкого патрубка. Присоединение жил кабеля — пайка, обычно сечением до около 2,5 квадратных миллиметров на контакт.

Применение и совместимость

Разъём, имеющий всеклиматическое исполнение, применяется в измерительной, навигационной, транспортной и промышленной аппаратуре, в том числе в условиях повышенной вибрации и ударов. Он подбирается в паре с соответствующей розеткой серии 2РТТ, например 2РТТ28Б7Г. Это обеспечивает соединение цепей питания и сигналов.

Благодаря цилиндрической конструкции и металлическому корпусу изделие подходит для аппаратуры, где требуется пылебрызгозащищённое исполнение и устойчивость к механическим воздействиям. При монтаже важно учитывать тип контактов, способ присоединения пайкой и совместимость с ответной частью.

Данные карточки VirtueMart

• Название: 2РТТ28Б7Ш11В «5».
• Артикул: 40453.
• Категория: 2РТТ28.
• Производитель: не указано.
• Приемка: «5».
• Год: 91-92.

В карточке товара указана приемка «5», а также год 91-92. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.
