Назначение соединителя 2РТТ28Б7Ш11В

2РТТ28Б7Ш11В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель типа 2РТТ, выполненный в виде вилки блочного исполнения с всеклиматическим вариантом (вторичное исполнение «В»). Изделие относится к соединителям общего назначения и предназначено для внутреннего (блокового) монтажа в радио- и электронной аппаратуре. Вилка рассчитана на установку в корпусе изделия и обеспечивает электрическое соединение цепей постоянного и переменного тока с ответной частью — розеткой соответствующего типоразмера.

Расшифровка обозначения

• 2РТТ — серия цилиндрических низкочастотных пылебрызгозащищённых соединителей.
• 28 — условный размер корпуса (диаметр по выступу гайки).
• Б — блочная (приборная) вилка, рассчитанная на монтаж в корпусе изделия.
• 7 — количество контактов в соединителе.
• Ш — часть соединителя «вилка» (мужская часть).
• 11 — условное число, обозначающее сочетание контактов (диаметры и типы постановки).
• В — всеклиматическое исполнение (работа в широком диапазоне температур и пониженного давления).

Конструкция и исполнение

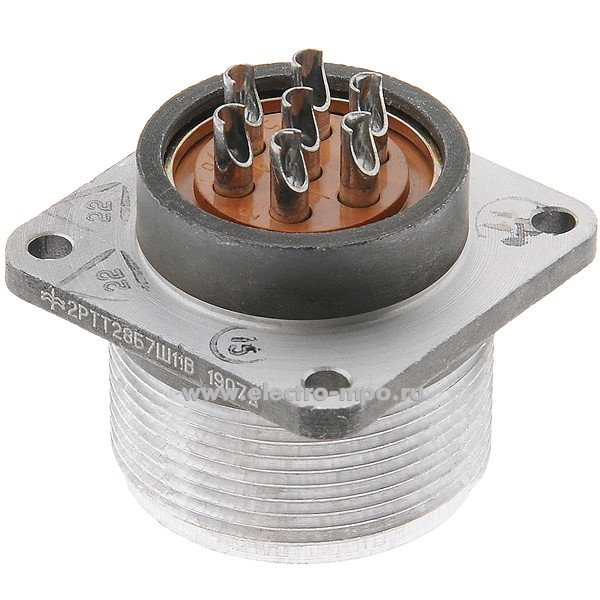

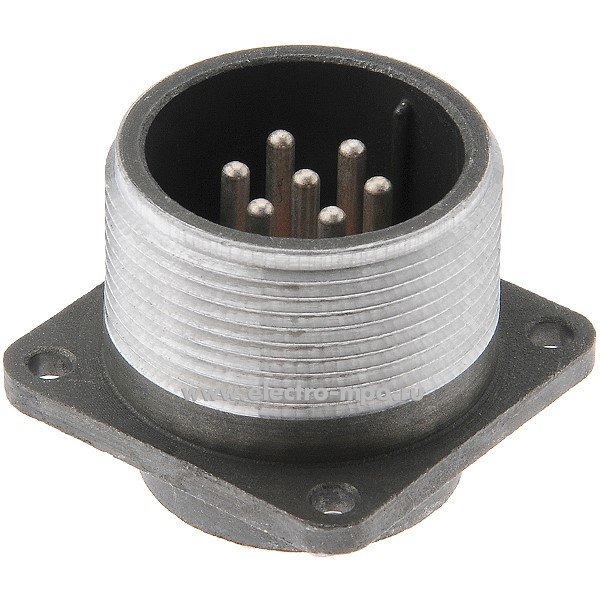

Корпус соединителя цилиндрический, оснащён металлической гайкой для фиксации соединения, без патрубка. Проводники соединяются с контактами методом пайки. Блочное исполнение подразумевает закрепление вилки непосредственно в корпусе прибора или блока аппаратуры, что обеспечивает компактную компоновку и удобство эксплуатации.

Основные электрические параметры

• Количество контактов — 7, обычно с диаметром рабочего участка около 2,5 мм.
• Максимальное рабочее напряжение в цепях постоянного и переменного тока — до 700–850 В (в зависимости от нормативных документов на конкретное изделие).
• Максимальный рабочий ток на один контакт — до 25 А; суммарный ток по всем контактам — до порядка 175 А.
• Сопротивление одного электрического контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Максимальная рабочая частота — до 3 МГц.

Климатические и механические условия эксплуатации

Соединитель выполнен во всеклиматическом исполнении и предназначен для работы в широком температурном диапазоне, типично от минус 60 до плюс 180 градусов Цельсия, а также при пониженном атмосферном давлении (порядка от 1,3·10⁻⁴ до 10⁻⁶ Па). Разъём рассчитан на не менее 500 циклов сочленения-расчленения и устойчив к механическим воздействиям (удар, вибрация) в пределах норм, указанных в технических условиях.

Применение

Вилка 2РТТ28Б7Ш11В применяется в радио- и электронной аппаратуре, где требуется надёжное пылебрызгозащищённое соединение цепей с большими токами и умеренными частотами. Типовое сочетание контактов по варианту 11 предполагает диаметры 1,5 и 2,5 мм. К данной вилке обычно подбирают ответную розетку 2РТТ соответствующего типоразмера и исполнения, обеспечивающую совместную работу в составе блока или прибора.
