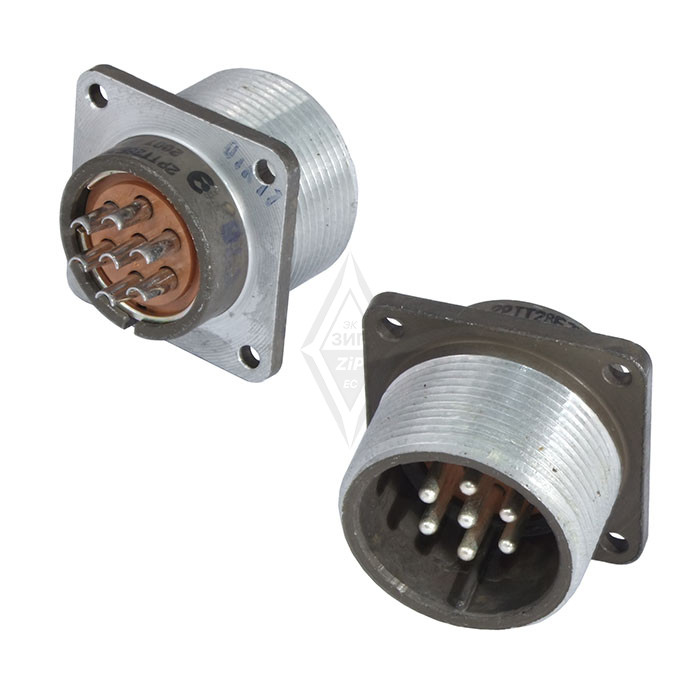

2РТТ28Б7Ш11 представляет собой электрический соединитель (вилку) цилиндрического типа из серии 2РТТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Это пылебрызгозащищенный разъем с резьбовым соединением, покрытием контактов серебром и монтажом путем пайки. Он рассчитан на 28 условный размер корпуса, 7 основных цилиндрических контактов и 11 дополнительных, соответствует ТУ ГЕО.364.120.

Технические параметры

Максимальное рабочее напряжение достигает 700–850 В (амплитудное значение), рабочий ток на контакт — до 25 А (для диаметра 2,5 мм). Соединитель выдерживает температуру от -60 до +100 °С, вибрацию до 300 м/с² (30 g) в диапазоне 1–5000 Гц, число соединений-расчленений — 500, наработка — минимум 1000 часов.

Применение

Используется в цепях постоянного и переменного тока (до 3 МГц) во всеклиматическом исполнении для внутреннего монтажа, включая приборные и кабельные варианты.
