Назначение соединителя 2РТТ28Б7Г41В

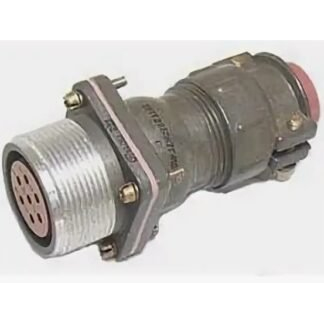

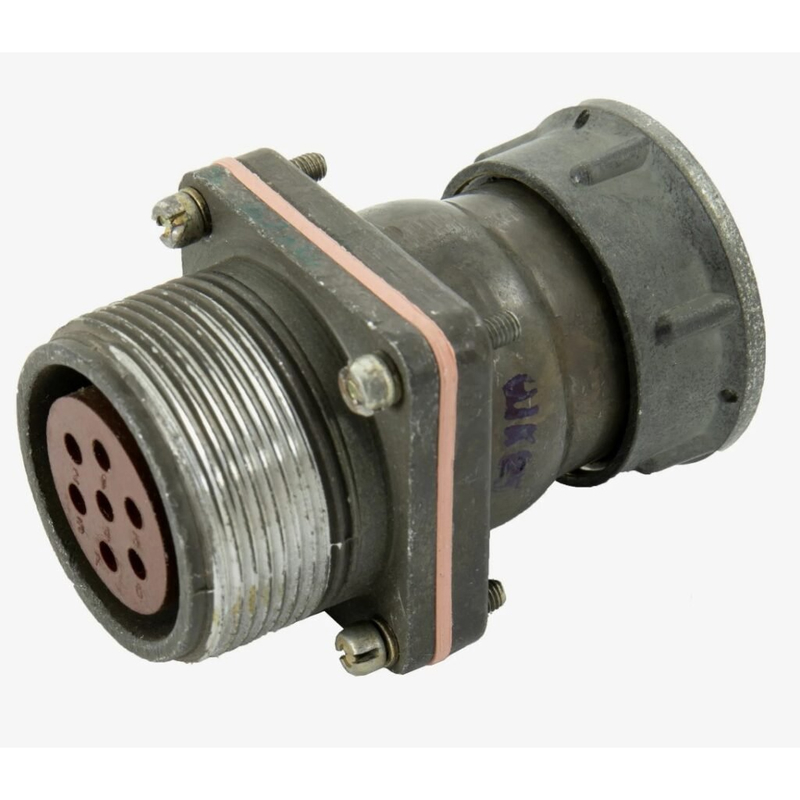

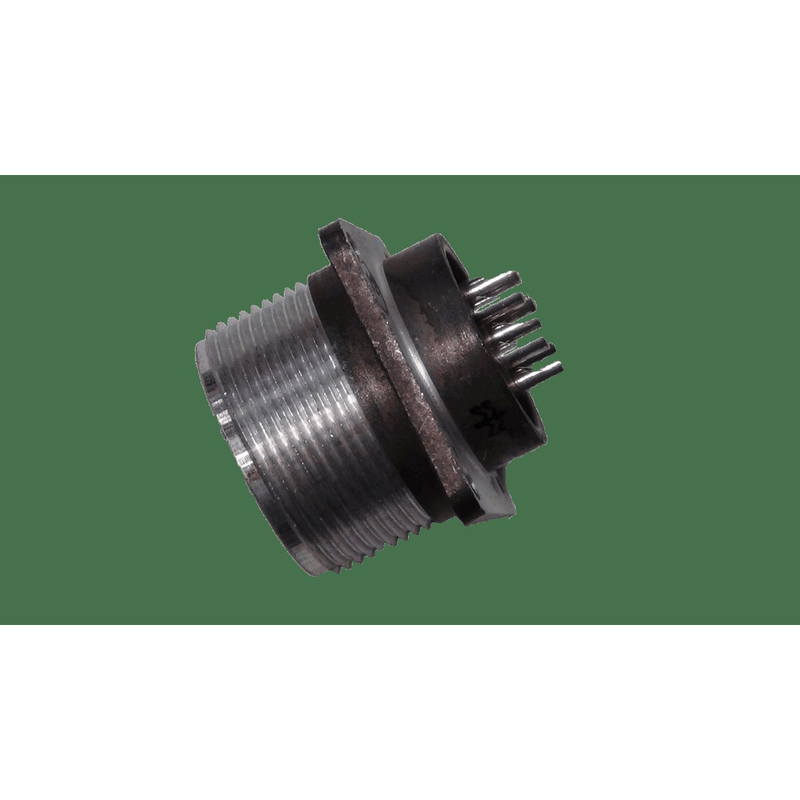

2РТТ28Б7Г41В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель розеточного типа, выполненный в блочном (приборном) варианте. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и в цепях импульсных токов при напряжении до 850 В (амплитудное значение).

Розетка применяется там, где требуется надёжное электрическое сочленение при воздействии пыли, брызг и повышенных механических нагрузок. Блочное исполнение означает установку непосредственно на прибор, панель или корпус оборудования без патрубка под кабельный ввод.

Изделие является заменой блочной розетки ШР28П7ЭГ7 и взаимосочленяется с соответствующими соединителями этого типа, что позволяет применять его при ремонте и модернизации существующего оборудования без переделки ответной части.

Расшифровка обозначения

• 2РТТ — тип соединителя, пылебрызгозащищённый ряд.
• 28 — условный размер корпуса.
• Б — блочный корпус, то есть приборная розетка без патрубка.
• 7 — количество контактов: 7 штук диаметром 1,5 мм.
• Г — розетка (гнездо).
• 41 — условное обозначение сочетания контактов.
• В — всеклиматическое исполнение для внутреннего монтажа.

Конструктивные особенности

Соединитель имеет контакты с серебряным покрытием, резьбовое сочленение и одношпоночную поляризацию корпусов. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам, а одношпоночная поляризация исключает неправильную стыковку ответных частей.

Розетка рассчитана на работу как с экранированными, так и с неэкранированными кабелями. Пылебрызгозащищённое исполнение корпуса препятствует проникновению пыли и брызг внутрь соединителя при эксплуатации в соответствующих условиях.

Технические характеристики

• Сопротивление контакта — не более 2,5 мОм.
• Ток на контакт — не более 10 А.
• Общий ток — не более 70 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — 500.
• Вибрация синусоидальная — диапазон от 1 до 5000 Гц при ускорении 300 м/с².
• Удар одиночный — 10000 м/с².
• Наработка — не менее 1000 часов.
• Соответствие — ТУ ГЕ0.364.120.

Применение

Розетка 2РТТ28Б7Г41В используется в составе электрических соединений приборов и блоков, где необходима передача сигналов и питания по цепям постоянного, переменного и импульсного тока. Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам изделие применимо в аппаратуре, работающей в жёстких условиях эксплуатации.

Как замена блочной розетки ШР28П7ЭГ7, рассматриваемое изделие устанавливается на панелях и корпусах устройств, обеспечивая совместимость с ответными соединителями соответствующего типоразмера. Резьбовое сочленение и поляризация корпусов упрощают монтаж и снижают риск ошибки при подключении.

Контакты с серебряным покрытием обеспечивают стабильное переходное сопротивление, что важно для цепей с повышенными требованиями к качеству электрического соединения. Совокупность характеристик делает соединитель пригодным для эксплуатации в составе ответственных узлов, где требуется сочетание пылебрызгозащиты, механической прочности и надёжного электрического контакта.
