Назначение изделия

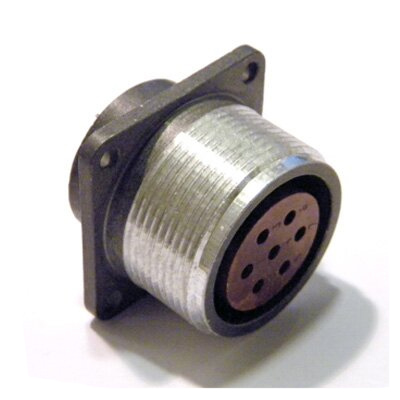

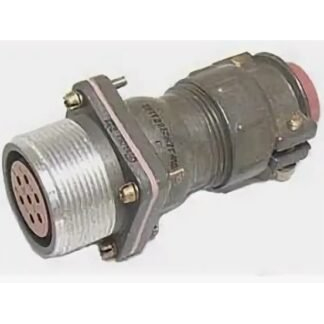

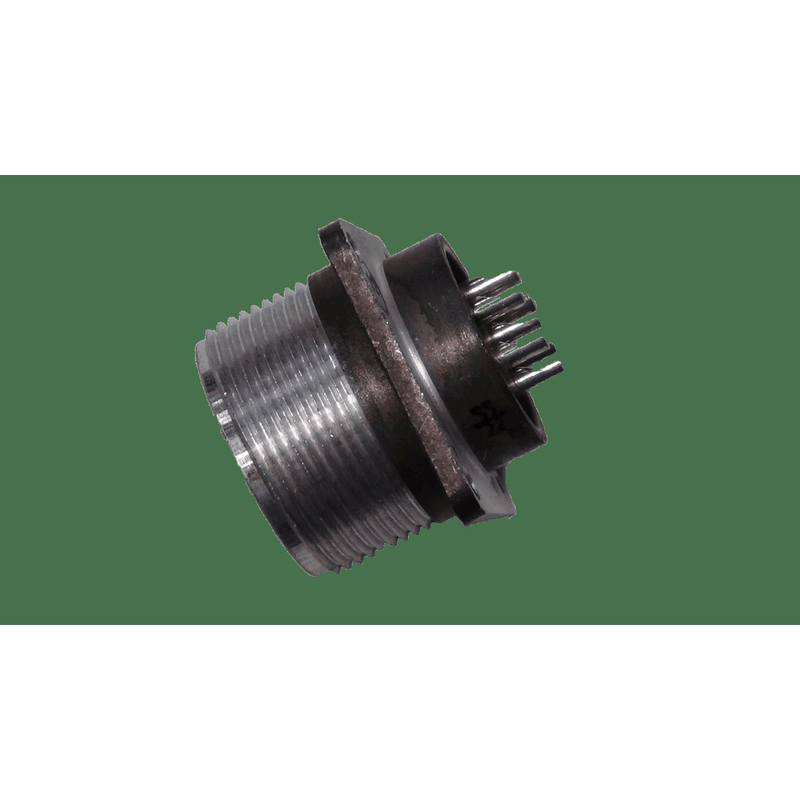

2РТТ28Б7Г41В — блочная приборная розетка пылебрызгозащищённого типа, предназначенная для обеспечения надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется стабильная передача сигналов и энергии при воздействии вибрации, ударов и пониженного атмосферного давления.

Розетка является заменой для ШР28П7ЭГ7 роз. бл. и выпускается в негерметичном варианте, что определяет её область применения — внутренние установки, не подвергаемые прямому воздействию агрессивных сред под давлением.

Подтверждённые технические особенности

Соединитель построен на семи контактах диаметром 1,5 мм с серебряным покрытием. Такое исполнение контактной группы обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

• Количество контактов — 7, диаметр каждого 1,5 мм, покрытие серебряное.
• Сопротивление контакта — не более 2,5 мОм.
• Максимальная токовая нагрузка на один контакт — 10 А, суммарная — 70 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сочленение резьбовое, поляризация корпусов одношпоночная.
• Допускается монтаж как с экранированными, так и с неэкранированными кабелями.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильную стыковку и обеспечивает механическую фиксацию соединения при вибрационных нагрузках. Возможность работы с экранированными кабелями позволяет применять розетку в цепях, где требуется защита от электромагнитных помех.

Условия эксплуатации и ресурс

Изделие выполнено во всеклиматическом исполнении по ТУ ГЕ0.364.120. Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, механические удары — одиночные до 1000 g и многократные до 150 g, а также пониженное давление до 1,3 на 10 в степени минус 4 Па.

Ресурс изделия составляет не менее 1000 часов наработки и не менее 500 циклов сочленений-расчленений. Эти показатели подтверждают пригодность розетки для длительной эксплуатации в составе ответственных электротехнических и радиотехнических систем.

Применение и заменяемость

Основное применение — передача сигналов и энергии во внутренних установках энергетической отрасли, телекоммуникационного оборудования и других отраслях, где присутствуют вибрационные и ударные воздействия. Розетка устанавливается на приборных блоках и корпусах, где требуется быстрое и надёжное подключение кабельных линий.

1. Определить место монтажа и убедиться в соответствии типа кабеля (экранированный или неэкранированный).
2. Совместить корпуса по шпонке, обеспечив правильную поляризацию.
3. Затянуть резьбовое сочленение до надёной механической фиксации.
4. Проверить целостность электрического соединения по каждому из семи контактов.

При подборе замены следует учитывать, что 2РТТ28Б7Г41В является прямым аналогом ШР28П7ЭГ7 роз. бл. и полностью повторяет её присоединительные и электрические параметры в рамках указанных характеристик.

Комплектация и сведения о производстве

Данные о производителе и стране производства в предоставленной информации не указаны. Комплектация поставляемого изделия, гарантийные условия и наличие сертификатов соответствия в исходных данных также не приводятся. При заказе рекомендуется уточнять эти сведения у поставщика отдельно.

Артикул позиции — 5639. Категория — 2РТТ28. Изделие относится к группе блочных приборных розеток и не предназначено для герметичных вводов.
