Назначение и общее описание

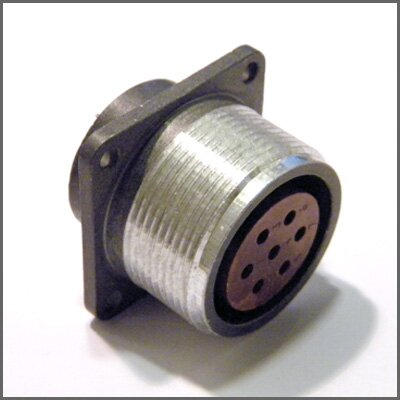

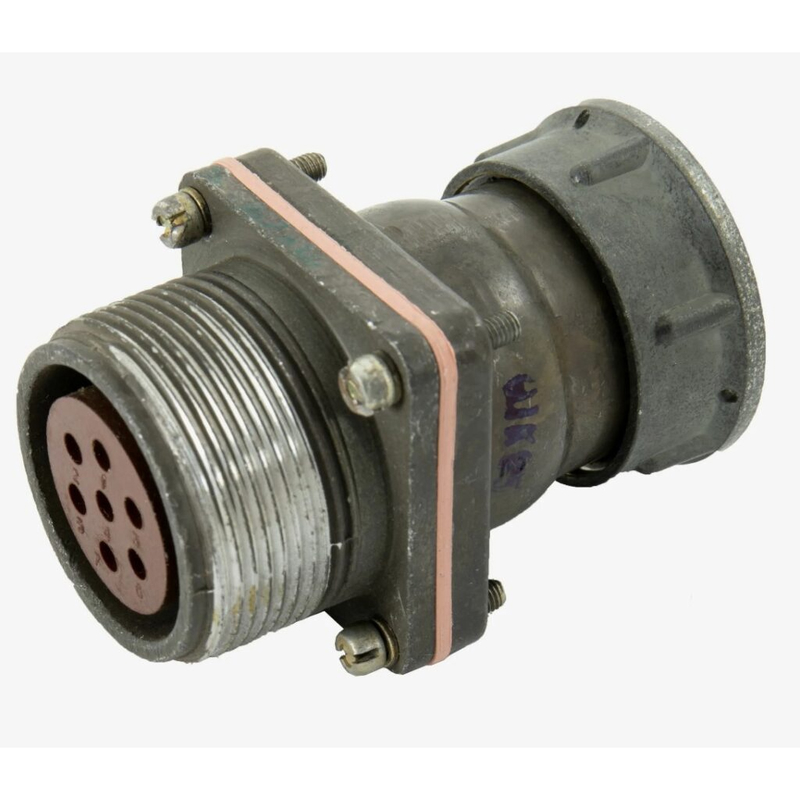

2РТТ28Б7Г41В «Элекон‑5» — цилиндрический низкочастотный электрический разъём (соединитель) пылебрызгозащищённого типа, выпускаемый заводом «Элекон» (Казань) в соответствии с техническими условиями ГЕ0.364.120ТУ. Изделие относится к серии 2РТТ и предназначено для соединения цепей постоянного и переменного тока в радио‑ и электронной аппаратуре. Разъём обеспечивает разъёмное соединение электрических цепей с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Применяется в промышленной, транспортной и оборонной технике, где требуются надёжный электрический контакт и устойчивость к внешним воздействиям, в частности к пыли и брызгам. Поставка осуществляется в приёмке «5», год выпуска — 2015.

Конструктивные особенности и характеристики

Конструктивно разъём выполнен как блочный элемент с резьбовой (шурупной) фиксацией вилки и розетки, что обеспечивает плотное и устойчивое сочленение. Корпус относится к типоразмеру 28.

• Тип соединения: цилиндрический низкочастотный разъём серии 2РТТ.
• Типоразмер корпуса: 28.
• Количество контактов: 7.
• Фиксация сочленения: резьбовая (шурупная).
• Исполнение: негерметичное (всклематическое), без гарантированной герметизации соединения.
• Защита от внешних воздействий: пылебрызгозащищённое исполнение.
• Приёмка: «5».
• Год выпуска: 2015.

Электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Рабочий ток на один контакт в серии 2РТТ может достигать порядка 25 А; конкретное значение для 2РТТ28Б7Г41В уточняется по техническим условиям завода‑изготовителя.

Условия эксплуатации

Диапазон рабочих температур для серии 2РТТ обычно находится примерно от минус 60 °C до плюс 100 °C, что позволяет использовать разъёмы в жёстких климатических условиях. Контакты разъёмов серии 2РТТ, как правило, имеют материал с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Применение и ресурс

Разъём 2РТТ28Б7Г41В применяется для разъёмных соединений в электрических цепях постоянного и переменного тока в составе радио‑ и электронной аппаратуры, промышленного, транспортного и оборонного оборудования. Пылебрызгозащищённое исполнение делает его пригодным для эксплуатации в условиях повышенной запылённости и возможного воздействия брызг.

Изделие рассчитано на достаточно большое количество циклов сочленения и разъединений (порядка нескольких сотен), что важно для эксплуатации в составе ремонтопригодной аппаратуры. Резьбовая фиксация вилки и розетки препятствует самопроизвольному расчленению под воздействием вибрации и механических нагрузок.

Таким образом, 2РТТ28Б7Г41В «Элекон‑5» представляет собой надёжный блочный соединитель типоразмера 28 с семью контактами, предназначенный для ответственных электрических соединений в аппаратуре, работающей в сложных условиях окружающей среды.
