Назначение и общее описание

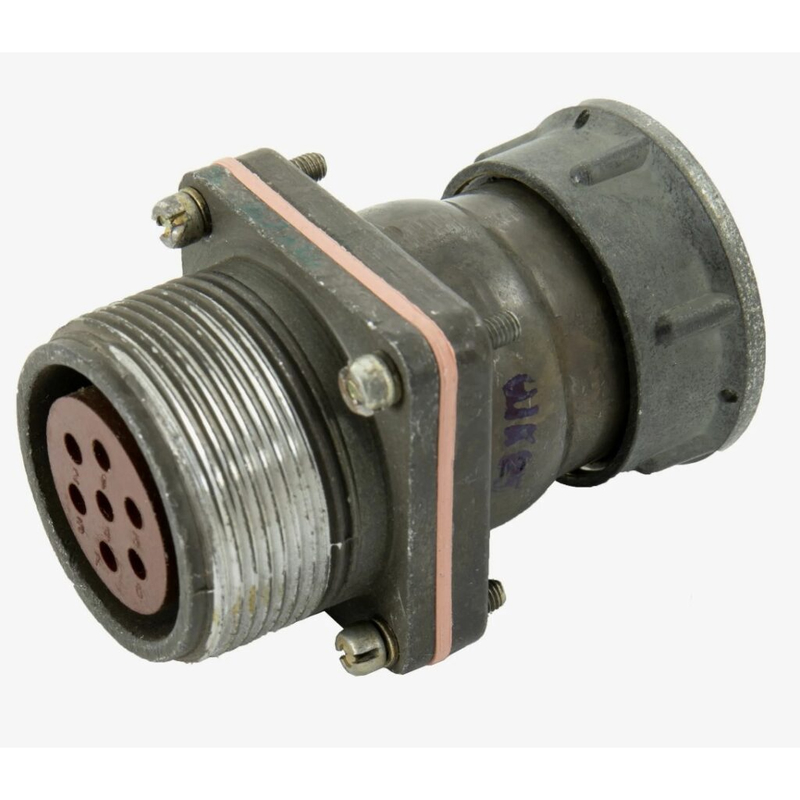

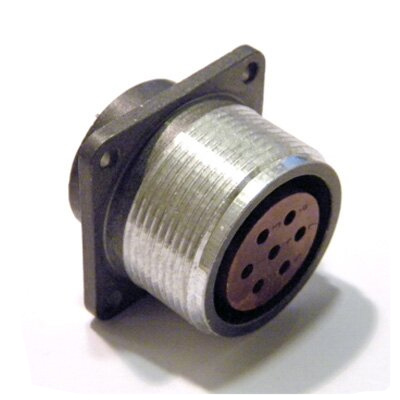

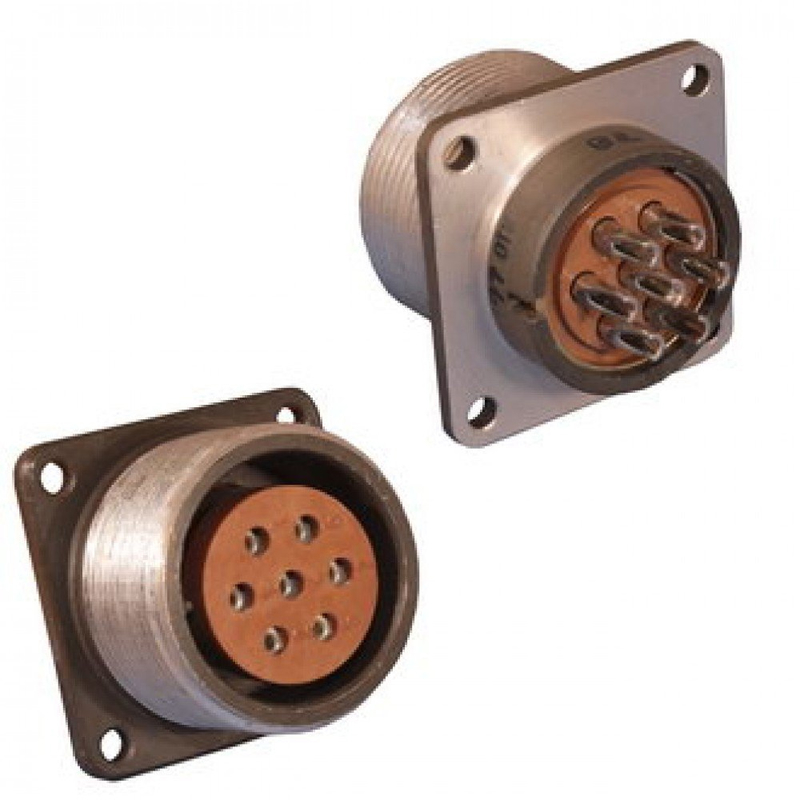

2РТТ28Б7Г41В — это низкочастотный цилиндрический соединитель пылебрызгозащищённого типа, предназначенный для объёмного монтажа пайкой внутри радиоэлектронной и радиотехнической аппаратуры. Изделие относится к серии 2РТТ с условным размером корпуса 28 и применяется для соединения электрических цепей постоянного и переменного тока в условиях воздействия неблагоприятных внешних факторов. Конструктивно соединитель состоит из вилки и розетки, которые фиксируются между собой резьбовым соединением, обеспечивающим надёжный механический контакт и защиту от пыли и брызг.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РТТ28Б7Г41В содержит полную информацию о типе и исполнении изделия. Серия 2РТТ указывает на низкочастотный цилиндрический соединитель, число 28 — условный размер корпуса, буква Б обозначает блочный тип, цифра 7 — количество контактов, а значение 1,5 мм соответствует диаметру каждого контакта. Буква Г в маркировке описывает патрубок с резиновыми уплотнениями, а группировка 41В означает всеклиматическое исполнение, допускающее эксплуатацию в самых разных климатических зонах.

Отдельного внимания заслуживает маркировка «2015г ‘5’», которая указывает на дату выпуска — 2015 год — и приёмку категории 5, то есть военную или специальную приёмку. Это подтверждает, что изделие прошло расширенный контроль качества и соответствует повышенным требованиям надёжности. Монтаж соединителя выполняется пайкой, что обеспечивает стабильное электрическое соединение внутри корпуса аппаратуры.

Технические характеристики

• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Максимальная рабочая частота: 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g).
• Удары: одиночный с ускорением 10000 метров на секунду в квадрате (1000 g), многократный — 1500 метров на секунду в квадрате (150 g).
• Количество сочленений: 500.

Условия эксплуатации

Благодаря всеклиматическому исполнению 2РТТ28Б7Г41В сохраняет работоспособность при экстремальных температурах, вибрационных и ударных нагрузках. Пылебрызгозащищённая конструкция с резиновыми уплотнениями патрубка препятствует проникновению пыли и влаги внутрь корпуса, что особенно важно при работе в полевых и промышленных условиях.

Область применения

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока. Благодаря высокому сопротивлению изоляции, широкому диапазону рабочих температур и стойкости к механическим воздействиям он востребован в оборудовании, эксплуатируемом в суровых условиях: на подвижных объектах, в системах связи, измерительной и специальной технике. Резьбовая фиксация вилки и розетки исключает самопроизвольное разъединение при тряске и вибрации, а ресурс в 500 сочленений обеспечивает длительный срок службы при периодическом подключении и отключении.

Год выпуска 2015 и наличие приёмки категории 5 подтверждают, что данный соединитель относится к изделиям повышенной надёжности. Артикул 5640 соответствует позиции каталога в категории 2РТТ28.
