Назначение и область применения

2РТТ28Б7Г41В — это цилиндрический низкочастотный разъём-розетка блочного типа из серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока. Соединитель обеспечивает пылебрызгозащищённое соединение кабельных линий и применяется в стационарных и переносных приборах, включая оборудование, эксплуатируемое в условиях повышенной влажности и загрязнённости.

Изделие востребовано в аппаратуре, где требуется стабильный электрический контакт на частотах до 3 МГц и устойчивость к внешним механическим и климатическим воздействиям. Благодаря блочному исполнению разъём удобно монтировать на корпуса приборов, панели и шасси, а резьбовая фиксация сочленённого положения повышает надёжность соединения при вибрациях и многократных циклах сочленения-расчленения.

Конструктивные особенности

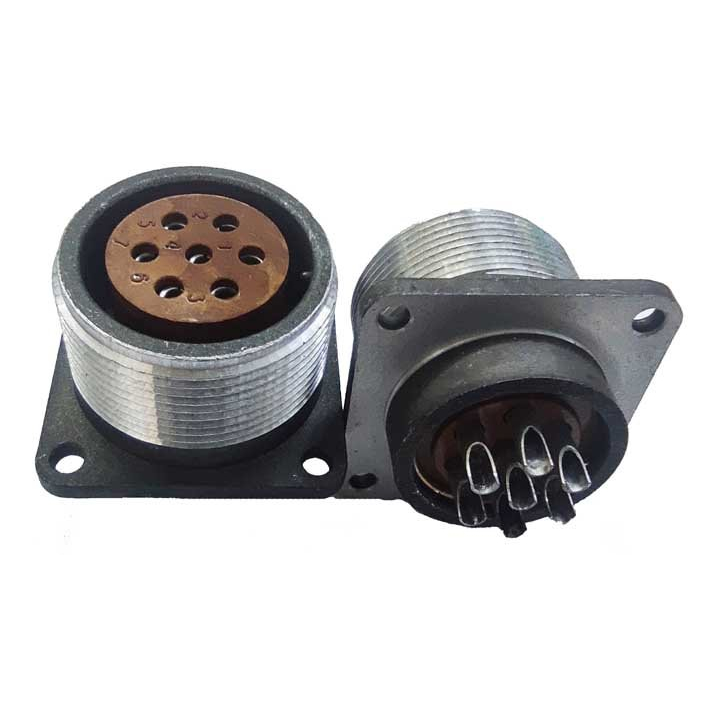

Разъём выполнен в блочном исполнении без патрубка и относится к типу «розетка» (гнездо). Условный размер корпуса составляет 28, что определяет габаритную совместимость с ответными частями соответствующего типоразмера серии 2РТТ. Количество контактов — 7, сочетание контактов — 41. Такое сочетание задаёт конкретную схему расположения и типоразмер контактных элементов внутри изолятора.

Корпус изделия изготовлен из металла, что обеспечивает механическую прочность и экранирование. Изолятор выполнен из карболита — материала, традиционно применяемого в низкочастотных соединителях благодаря своим диэлектрическим свойствам и стойкости к нагреву. Конструкция предусматривает резьбовую фиксацию сочленённого положения, исключающую самопроизвольное разъединение под действием вибрации или случайных механических нагрузок.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Тип цепей — постоянного и переменного тока.
• Количество контактов — 7.
• Сочетание контактов — 41.

Указанные электрические характеристики позволяют применять соединитель в низкочастотных цепях питания, управления и сигнальных линиях, где не предъявляются требования к работе в высокочастотном диапазоне. Амплитудное значение напряжения до 850 В обеспечивает запас по допустимым рабочим режимам в цепях с умеренным уровнем напряжения.

Климатические и эксплуатационные условия

Разъём относится к всеклиматическому или тропико-теплостойкому исполнению и рассчитан на эксплуатацию в широком температурном диапазоне примерно от −60 до +100 °C. Это позволяет использовать изделие как в условиях низких отрицательных температур, так и при значительном нагреве окружающей среды.

Пылебрызгозащищённое исполнение делает соединитель пригодным для применения в помещениях и на открытых объектах, где возможно воздействие пыли, водяных брызг и повышенной влажности. Металлический корпус дополнительно защищает внутренние контактные элементы от механических повреждений и способствует отводу тепла при длительной работе под нагрузкой.

Комплектация и данные каталога

Согласно каталожной информации, в 2018 году поставлялось 2 штуки изделия, в 2021 году — 10 штук. Артикул товара — 80155. Категория в структуре каталога — 2РТТ28.

Изделие поставляется как отдельный соединитель. Ответные части, кабельные вводы и монтажные элементы в комплект не входят и подбираются отдельно исходя из конкретной задачи. При выборе ответной вилки необходимо учитывать условный размер корпуса 28, количество контактов 7 и сочетание контактов 41 для гарантированной совместимости по механическим и электрическим параметрам.
