2РТТ28Б7Г41В: надёжный цилиндрический разъём для промышленного оборудования

2РТТ28Б7Г41В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, рассчитанный на создание устойчивых разъёмных соединений в аппаратуре, работающей в сложных условиях. Исполнение применяется при внутреннем объёмном монтаже и подходит для цепей постоянного и переменного тока.

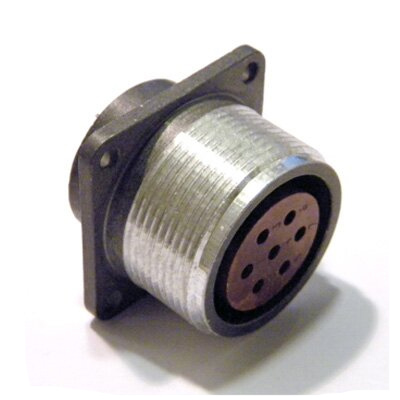

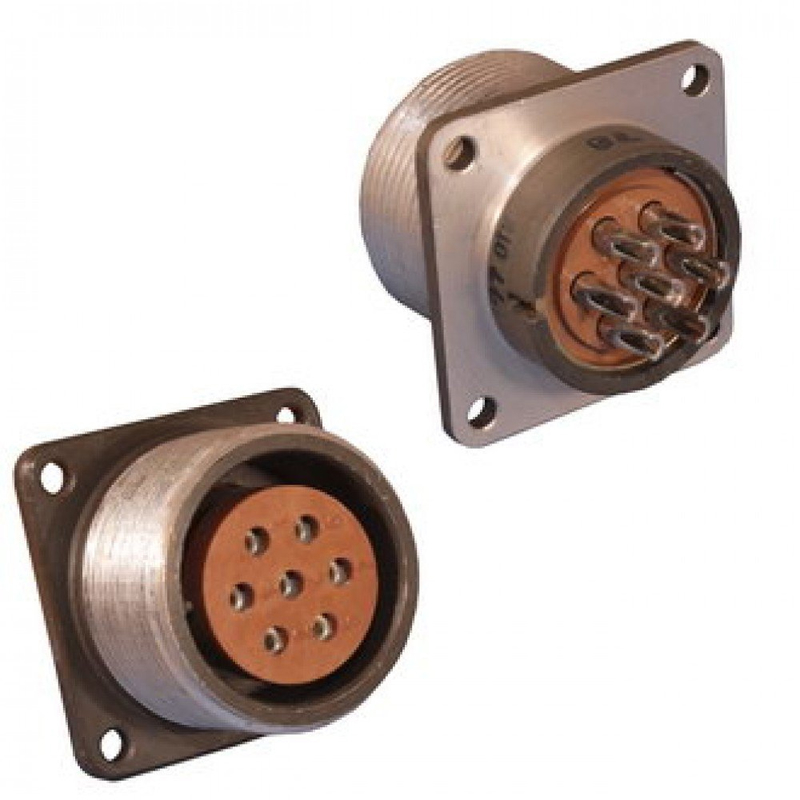

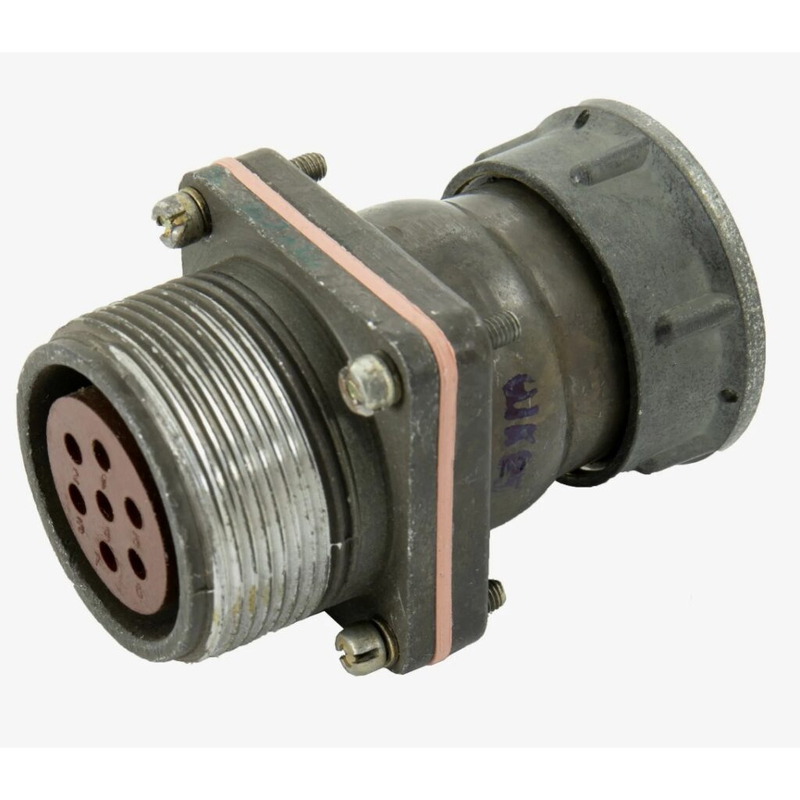

Разъём выполнен в виде приборной (блочной) розетки без патрубка. Он имеет семь контактов, резьбовое сочленение и одношпоночную поляризацию, благодаря которым обеспечиваются точная ориентация при подключении и механически прочная фиксация ответной части.

Основные характеристики 2РТТ28Б7Г41В

Для исполнения с семью контактами диаметром 1,5 мм указываются рабочее напряжение до 850 В и суммарная токовая нагрузка до 70 А. Контактное сопротивление для контакта Ø1,5 мм — не более 2,5 мОм, а сопротивление изоляции при нормальных климатических условиях — не менее 1000 МОм.

Конструктивные особенности

Маркировка 2РТТ28Б7Г41В содержит ключевую информацию об изделии:

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• Б — блочное, то есть приборное, исполнение.

• 7 — количество контактов.

• Г — розетка.

• 41 — сочетание и расположение контактов.

• В — всеклиматическое исполнение.

Серебряное покрытие рабочих поверхностей контактов способствует сохранению стабильных электрических параметров, а анодно-оксидное покрытие корпусных деталей повышает устойчивость конструкции к эксплуатационным воздействиям. Для подключения обычно применяется объёмная пайка проводников.

Условия эксплуатации

Соединитель 2РТТ28Б7Г41В рассчитан на работу в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Всеклиматическое исполнение позволяет использовать компонент при температурах окружающей среды от −60 °C до +100 °C.

Для серии также заявлены показатели механической стойкости: работоспособность при вибрационных и ударных нагрузках, а также не менее 500 циклов сочленения и расчленения. Эти характеристики важны для аппаратуры, где разъёмы регулярно обслуживаются, подвергаются вибрации или используются в оборудовании с повышенными требованиями к надёжности межблочных соединений.

Где применяется разъём

Розетка 2РТТ28Б7Г41В используется в составе промышленной, измерительной, энергетической, транспортной и специальной аппаратуры. Её выбирают для приборных панелей, шкафов управления, систем автоматики, источников питания, испытательных стендов и других устройств, где необходимо организовать компактное и надёжное разъёмное подключение семи электрических цепей.

При подборе ответной части важно учитывать тип соединителя, размер корпуса 28, контактную схему 41, резьбовой способ фиксации и совместимость по техническим условиям. Такой подход помогает обеспечить корректное сочленение, требуемую электрическую нагрузочную способность и стабильную работу оборудования.
