Назначение

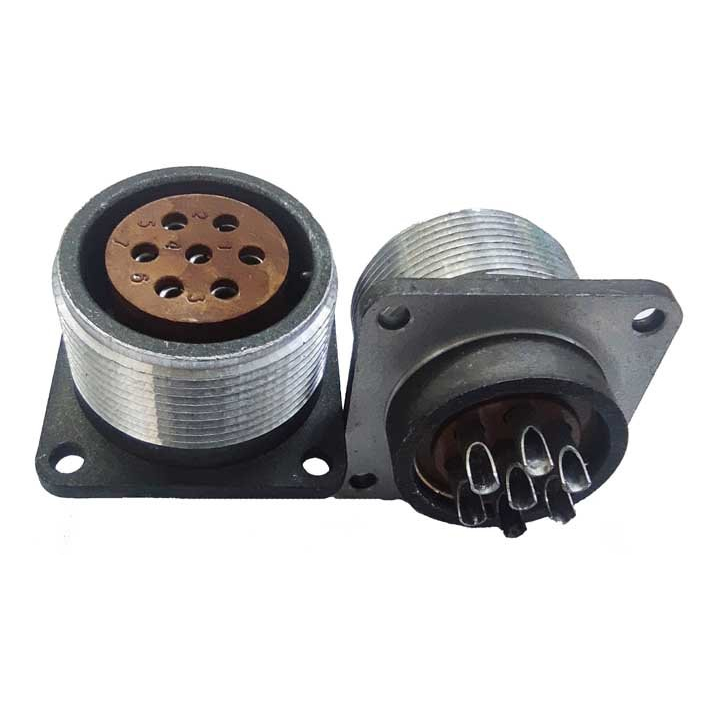

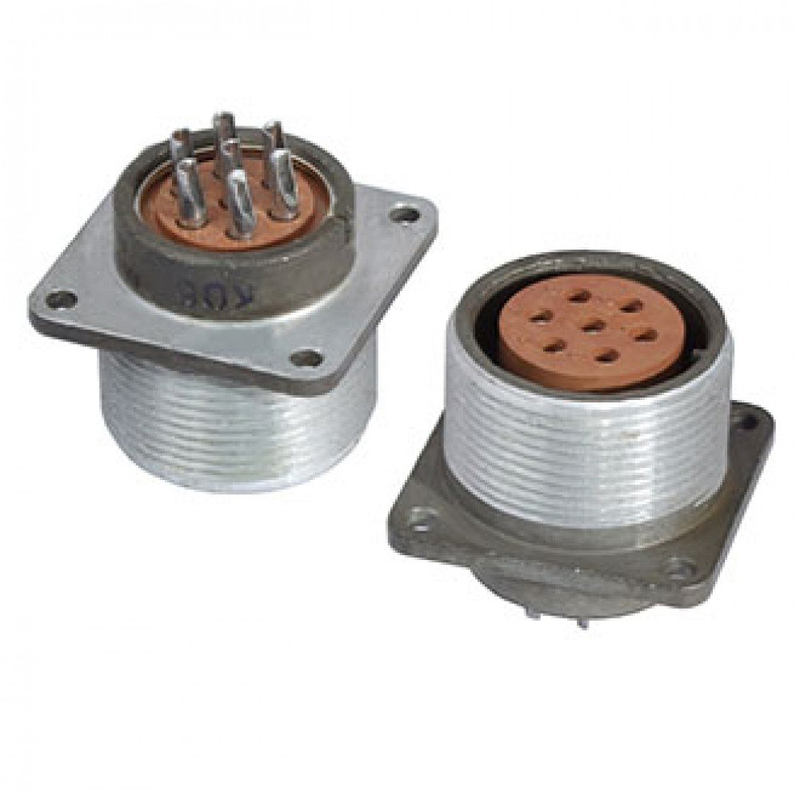

2РТТ28Б7Г11В — блочная розетка цилиндрического низкочастотного соединителя, выпускаемая АО «Завод Элекон». Изделие предназначено для надёжного электрического соединения в промышленных системах и соответствует техническим требованиям ГЕ0.364.120 ТУ. Розетка устанавливается на панель и служит для передачи электрического сигнала и питания между блоками и кабельными линиями.

Применение охватывает промышленное оборудование и системы, где требуется разъёмное соединение с большим числом контактов, значительными токами и широким диапазоном рабочих температур, в том числе во всеклиматическом исполнении.

Основные технические характеристики

• Число контактов — 7, диаметр каждого 2,5 мм.
• Материал контактов — латунь с серебряным покрытием (Ag), сопротивление не более 1 мОм на контакт.
• Максимальное рабочее напряжение — до 850 В.
• Ток на контакт — до 35 А, общий ток на разъём — 155 А.
• Метод монтажа — пайка на панель.
• Сочленение — резьбовое, шаг резьбы накидной гайки M33 на 1,5 мм, поляризация корпуса одношпоночная.
• Ресурс — 500 сочленений, наработка не менее 1000 часов.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава А-22 с оксидированием серого цвета, габаритные размеры составляют 38 на 38 на 42 мм, масса около 30 г. Изолятор — карболитовый коричневого цвета. Контакты извлекаемые, уплотнительная втулка и герметичность отсутствуют. Установочные размеры: расстояние между отверстиями 30 мм, диаметр отверстия 3,2 мм.

Условия эксплуатации

Розетка работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия во всеклиматическом исполнении (В). Допустимая влажность — до 98 процентов при плюс 20 градусах Цельсия, давление — от 1,33 на 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па.

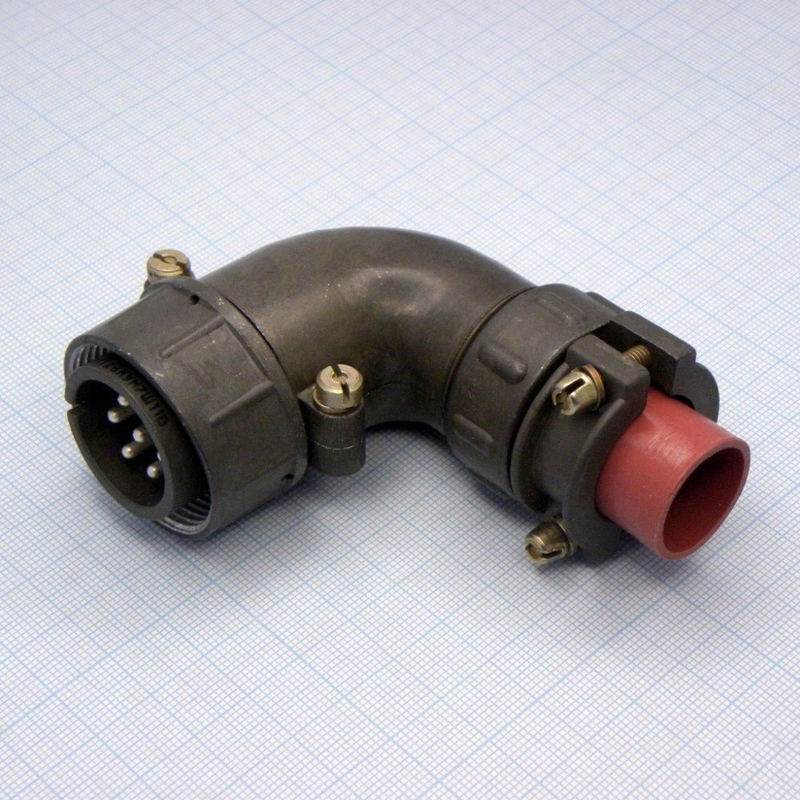

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы 170 дБ и удары до 1000 g. Розетка взаимосочетается с кабельными вилками 2РТ-А и ШР.

Область применения

1. Промышленные системы управления и распределения питания.
2. Соединение блоков и панелей с кабельными линиями.
3. Эксплуатация в условиях вибрации, ударных нагрузок и широкого диапазона температур.
4. Применение во всеклиматическом исполнении при повышенной влажности и пониженном давлении.

Артикул изделия — 80156, категория — 2РТТ28, производитель — Элекон.
