2РТТ28Б7Г11В: блочная розетка для надежных электрических соединений

2РТТ28Б7Г11В — цилиндрический низкочастотный электрический соединитель в исполнении блочной розетки. Изделие применяется для разъёмного соединения цепей постоянного и переменного тока в составе приборов, блоков, радиоэлектронной и промышленной аппаратуры, где важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Маркировка 2РТТ28Б7Г11В указывает на принадлежность к серии 2РТТ, приборное исполнение корпуса, розеточную контактную часть и всеклиматическое исполнение. Соединитель рассчитан на внутренний монтаж на панели оборудования и подключение проводников методом пайки.

Конструкция и назначение

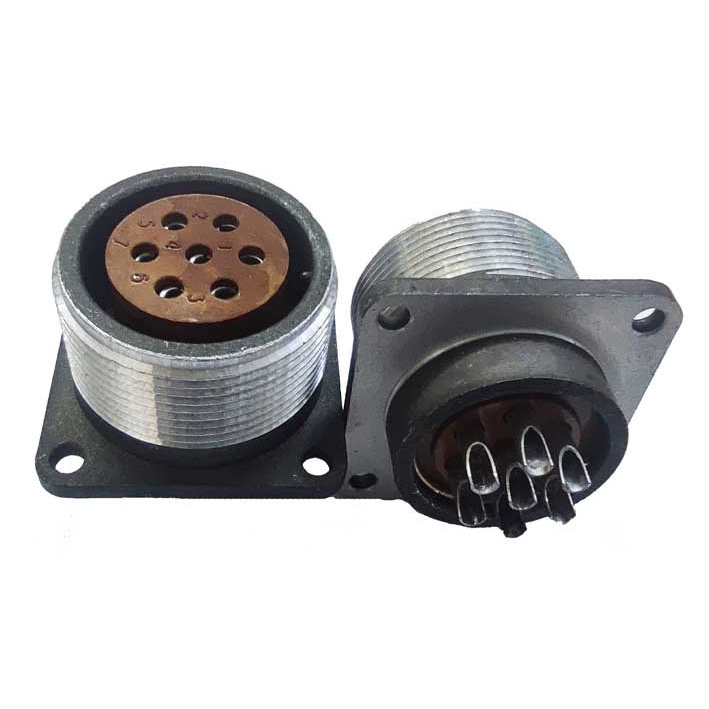

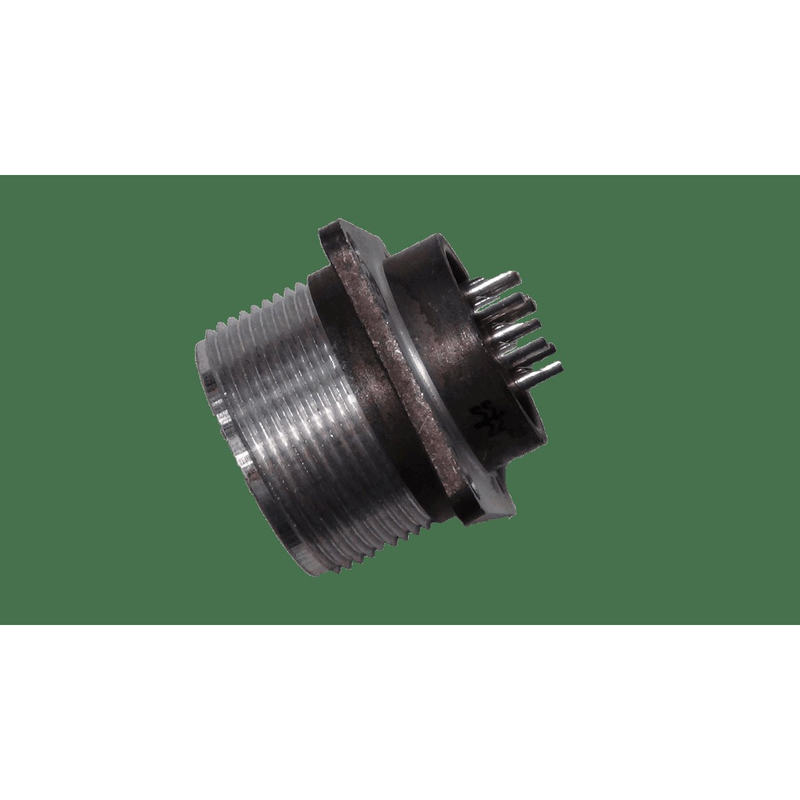

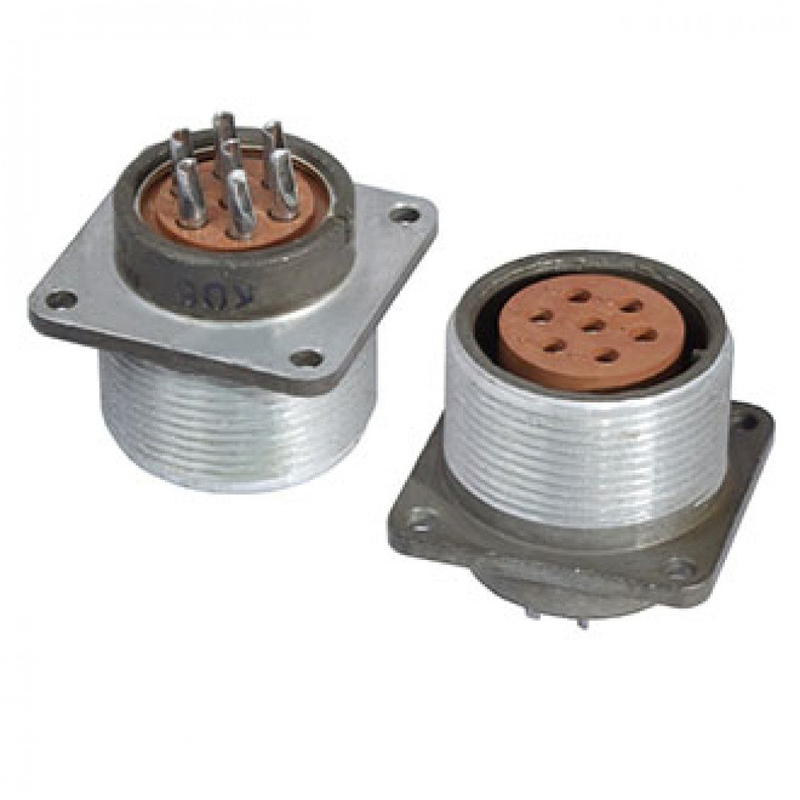

Разъём 2РТТ28Б7Г11В выполнен в металлическом цилиндрическом корпусе условного размера 28. Приборная конструкция позволяет жёстко закрепить розетку на панели, корпусе устройства или монтажной плите, формируя удобную точку подключения для ответной кабельной вилки.

Основные элементы конструкции:

• Блочная розетка с приборным корпусом.

• Семь гнездовых контактов диаметром 2,5 мм.

• Карболитовый изолятор, разделяющий контактные группы.

• Контакты из латуни с серебряным покрытием.

• Одношпоночная поляризация, исключающая неправильную ориентацию при соединении.

• Резьбовая фиксация ответной части.

• Корпус из алюминиевого сплава с защитным оксидированным покрытием.

Контактная схема «11» в обозначении изделия соответствует компоновке из семи контактов диаметром 2,5 мм. Такая конфигурация подходит для передачи питания, управляющих сигналов и других низкочастотных электрических цепей в составе одного разъёмного интерфейса.

Технические характеристики 2РТТ28Б7Г11В

Соединитель предназначен для эксплуатации в цепях постоянного и переменного тока частотой до 3 МГц и при напряжении до 850 В. Максимально допустимый ток на один контакт диаметром 2,5 мм составляет 35 А, а суммарный ток на разъём — до 155 А.

Технические параметры могут зависеть от конкретной документации на партию и исполнения, поэтому при проектировании оборудования важно сверять требования с актуальными техническими условиями и конструкторской документацией.

Преимущества разъёма

Ключевое преимущество 2РТТ28Б7Г11В — сочетание электрической нагрузки, прочного металлического корпуса и резьбового соединения. Резьбовая фиксация удерживает соединённые части при вибрации и снижает риск случайного разъединения.

Серебряное покрытие контактных поверхностей способствует низкому переходному сопротивлению: для контактов диаметром 2,5 мм заявлено значение не более 1 мОм. Это важно для цепей с повышенными токами, где качество электрического контакта влияет на нагрев и надёжность работы оборудования.

Всеклиматическое исполнение расширяет возможности применения разъёма. Согласно приведённым характеристикам, изделие рассчитано на эксплуатацию при температурах от −60 до +100 °C, влажности до 98% при +20 °C и воздействии механических нагрузок, включая вибрацию и удары.

Совместимость и области применения

2РТТ28Б7Г11В взаимосочленяется с кабельными вилками серий 2РТ-А и ШР при соответствии типоразмера и контактной схемы. Перед подключением необходимо проверять не только совместимость корпусов, но и число контактов, расположение, поляризацию, диаметр контактной группы и назначение каждой цепи.

Разъём может использоваться в следующих направлениях:

• Промышленное электрооборудование и шкафы управления.

• Измерительные приборы и испытательные стенды.

• Радиоэлектронные блоки и системы связи.

• Транспортная, энергетическая и специальная техника.

• Аппаратура, требующая многоконтактного разъёмного подключения к корпусу или панели.

• Силовые и сигнальные цепи постоянного либо переменного тока.

Что учитывать при монтаже

Для корректной работы 2РТТ28Б7Г11В важно обеспечить точную установку на панель, качественную пайку проводников и соблюдение допустимых токовых нагрузок. Следует исключить механическое натяжение кабеля, перегрев контактов и подключение ответной части с несовместимой схемой расположения контактов.

Перед вводом оборудования в эксплуатацию рекомендуется проверить надёжность крепления, правильность поляризации, отсутствие повреждений изолятора и корпуса, а также качество электрического контакта. Резьбовое сочленение необходимо затягивать без перекоса, чтобы сохранить ресурс разъёма; для данного исполнения заявлен ресурс до 500 циклов сочленения и расчленения.
