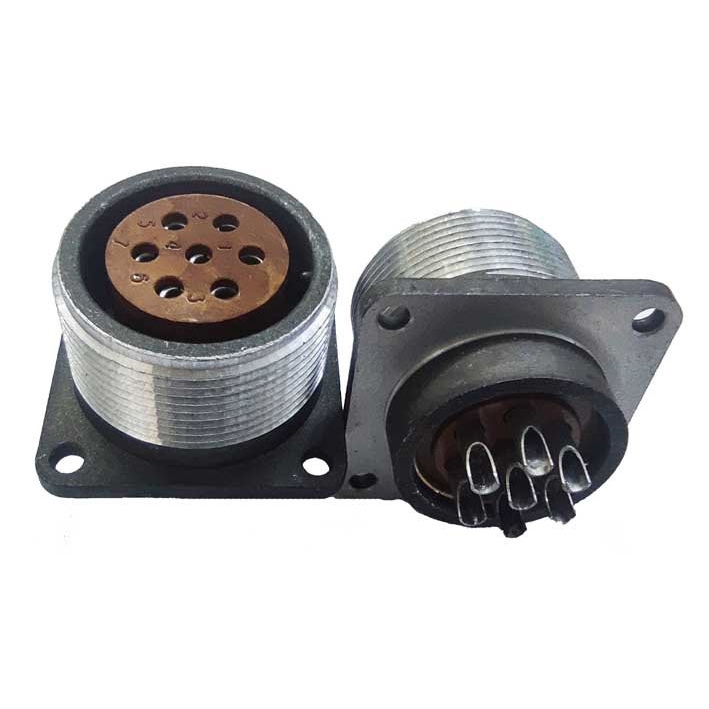

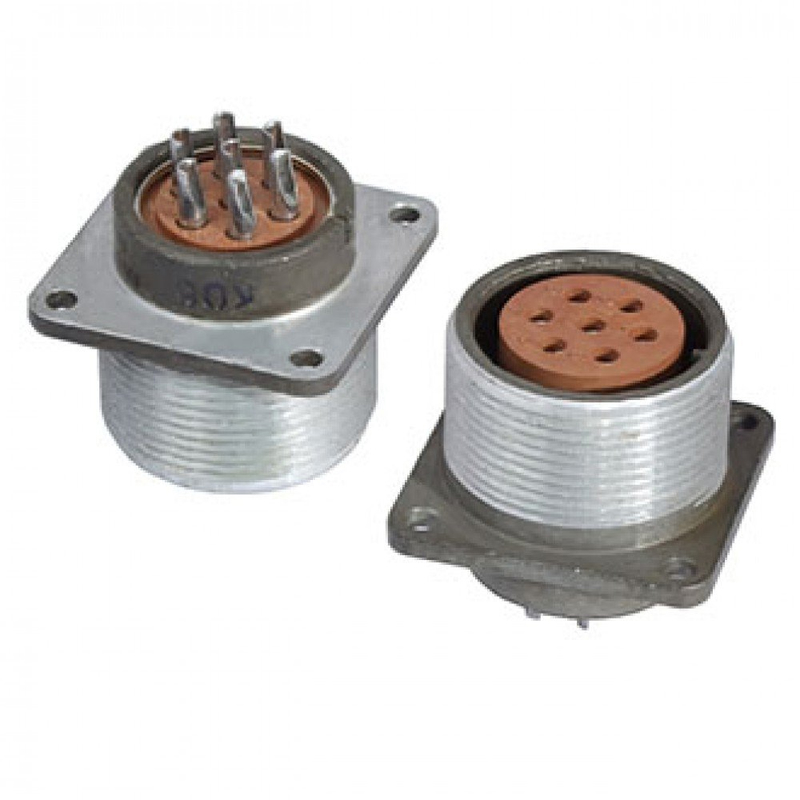

2РТТ28Б7Г11В «1» — это цилиндрический низкочастотный пылебрызгозащищенный разъём‑розетка всеклиматического исполнения по ГОСТ/ТУ (серия 2РТТ, тип ГЕ0.364.120 ТУ). Он применяется в электрических цепях постоянного и переменного тока (до частоты порядка 3 МГц) в сложных условиях эксплуатации, включая промышленную и военную технику.

Назначение и конструкция

Соединитель предназначен для соединения кабельных и блочных линий, рассчитан на монтаж во внутренних цепях электрооборудования. Корпус условного размера «28» блочный (без кожуха), розеточный тип; сочетание контактов «7Г11» означает 7 контактов с определённым типоразмерным рядом и распределением.

Электрические параметры

• Номинальный рабочий ток на контакт — до 25 А, суммарный ток по всем контактам — до 175 А.

• Максимальное напряжение цепи — до 850 В (амплитудное значение), частота до 3 МГц.

• Сопротивление контакта — не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

Климатические и механические условия

• Диапазон рабочих температур — примерно от −60 °C до +100…+180 °C (разные источники дают разный верхний предел, но заведомо выше +100 °C).

• Всеклиматическое исполнение «В» допускает работу при пониженном атмосферном давлении до порядка Па, а также при интенсивной вибрации и ударных нагрузках (до ≈300 м/с² при синусоидальной вибрации и до 10 000 м/с² при одиночных ударах).

Механика и долговечность

• Соединение — резьбовое, с одношпоночной поляризацией корпусов для правильной ориентации.

• Количество сочленений‑расчленений — не менее 500, минимальная наработка — порядка 1000 часов наработки в нормальных режимах.

Дополнительно про «1»

Буква «1» в обозначении обычно указывает на разновидность исполнения или модификацию (например, тип покрытия, дополнительные требования по ТУ или комплектацию), но её точный смысл нужно уточнять по конкретным ТУ и паспорту завода‑производителя. В промышленной документации этот символ чаще всего относится к внутренней градации исполнения, а не к цене или упаковке.
