2РТТ28Б7Ш11В: надежный цилиндрический разъем для промышленной аппаратуры

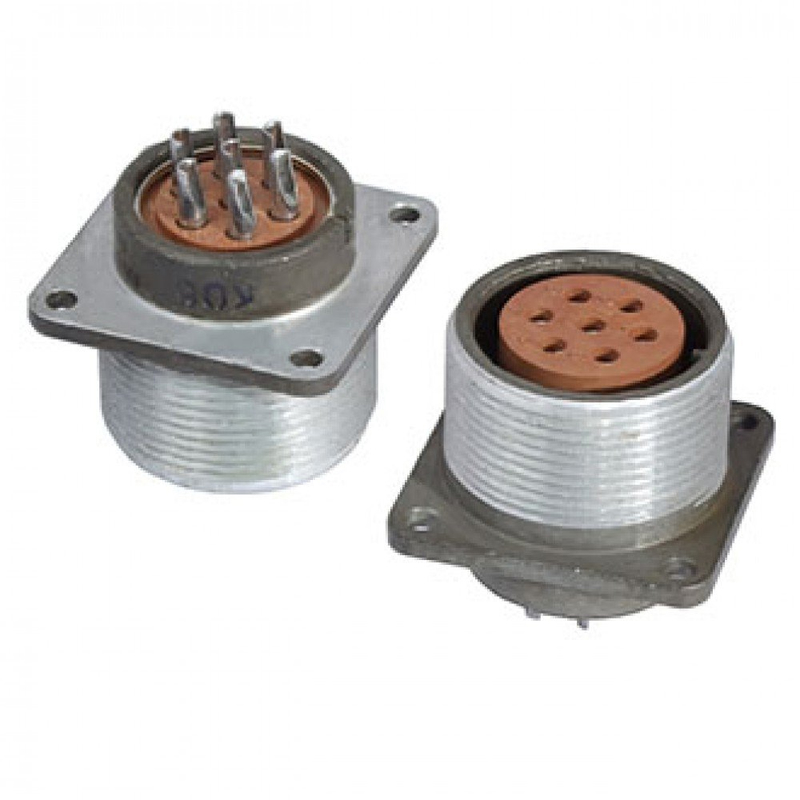

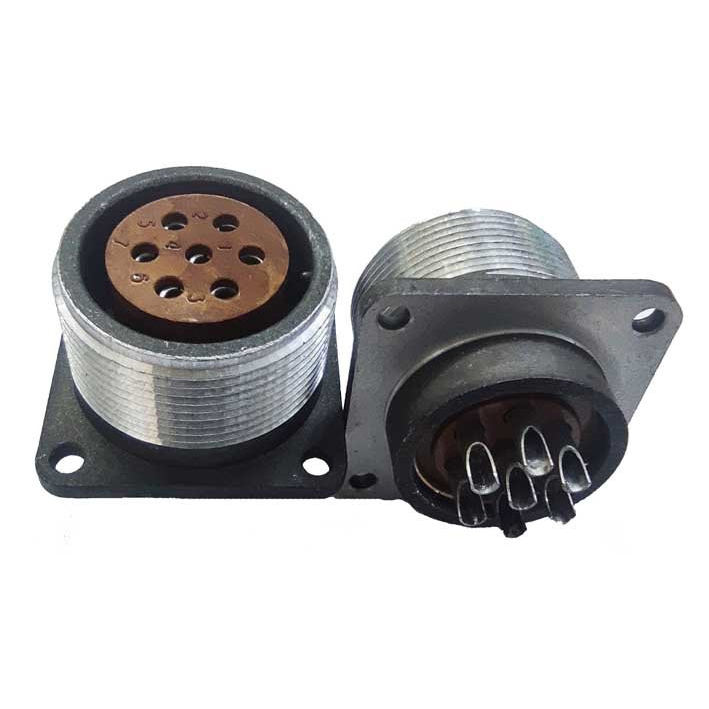

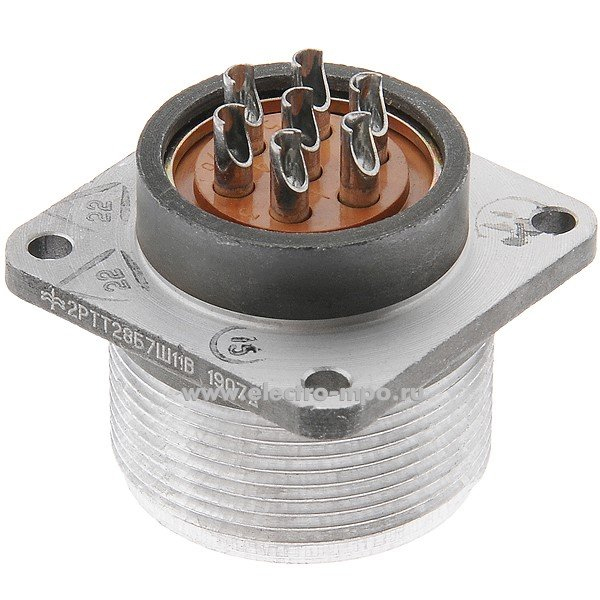

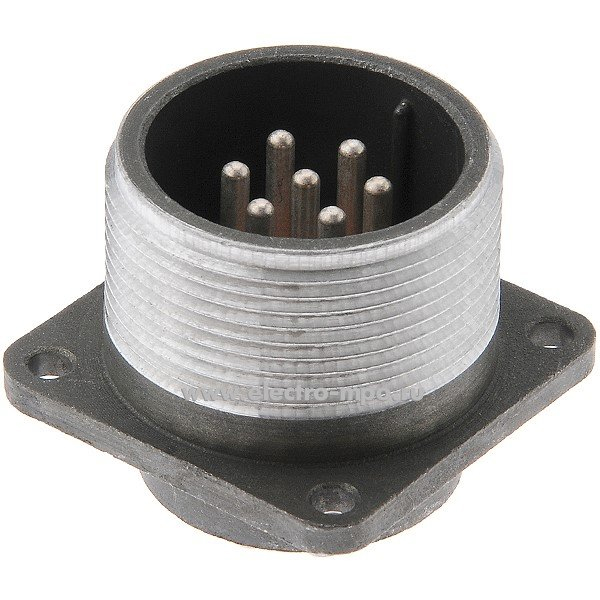

Разъем 2РТТ28Б7Ш11В — это низкочастотный цилиндрический соединитель серии 2РТТ, рассчитанный на создание устойчивых электрических соединений в оборудовании, где важны механическая прочность, защищенность и стабильность контакта. Исполнение «Б» обозначает блочный (приборный) вариант для установки на панель, а «Ш» — вилку со штыревыми контактами.

Назначение 2РТТ28Б7Ш11В

Соединитель 2РТТ28Б7Ш11В применяется в цепях постоянного и переменного тока, в том числе для передачи питания и управляющих сигналов. Конструкция с резьбовым соединением помогает надежно фиксировать ответные части и снижает риск самопроизвольного расстыковывания при вибрации, ударах и длительной эксплуатации.

Разъем относится к пылевлагозащищенным цилиндрическим соединителям для объемного монтажа. Он используется в электротехнических системах, приборостроении, промышленной автоматике, энергетическом оборудовании, транспортной технике и других устройствах, где требуется многоконтактное подключение кабеля к приборной панели.

Расшифровка обозначения

Маркировка 2РТТ28Б7Ш11В отражает ключевые конструктивные параметры изделия:

Для данной модификации предусмотрено семь круглых штыревых контактов диаметром 2,5 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, а электрическое присоединение проводов выполняется пайкой.

Технические особенности

Ключевые параметры разъема 2РТТ28Б7Ш11В:

• Условный размер корпуса — 28.

• Количество контактов — 7.

• Диаметр каждого контакта — 2,5 мм.

• Максимальный ток на контакт — до 35 А.

• Максимальный ток через соединитель — до 155 А.

• Рабочее напряжение — до 850 В для соответствующих исполнений.

• Максимальная рабочая частота — до 3 МГц.

• Сопротивление контакта — не более 1 мОм для контакта диаметром 2,5 мм.

• Сопротивление изоляции — 1000 МОм.

• Число циклов сочленения и расчленения — не менее 500.

• Минимальная наработка — 1000 часов.

Корпус соединителя выполняется из алюминиевого сплава с защитным оксидированием, а изолятор может быть изготовлен из карболита. Одношпоночная поляризация исключает неправильную ориентацию при подключении, что особенно важно при сервисном обслуживании сложных электрических систем.

Монтаж и эксплуатация

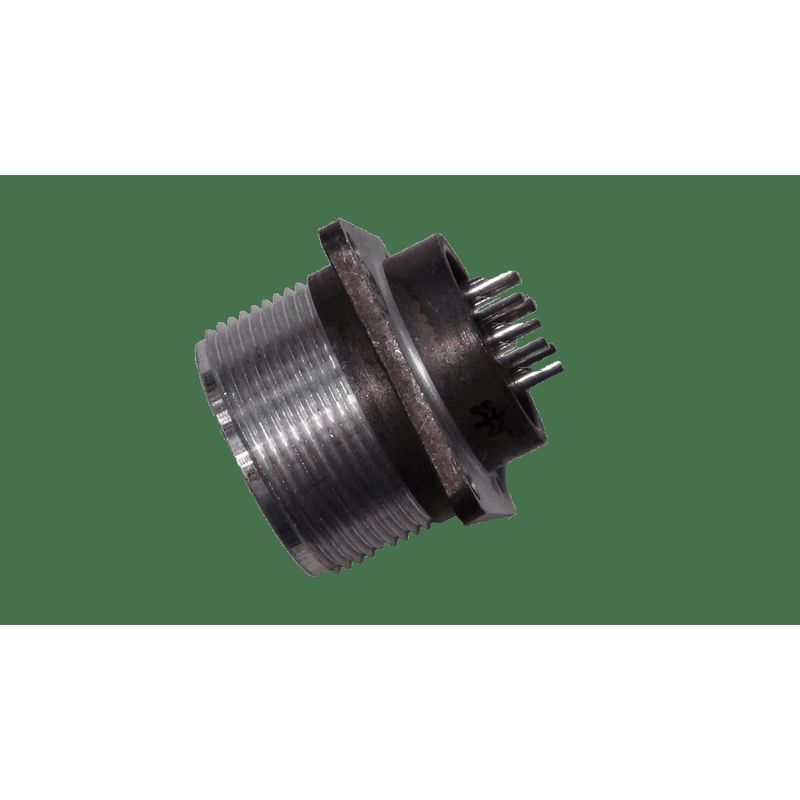

2РТТ28Б7Ш11В предназначен для панельного монтажа. Он устанавливается на приборную стенку или корпус оборудования, а подключение проводников производится пайкой к контактам. Фиксация ответной части выполняется резьбовым способом; для соединителя указан шаг накидной гайки M33×1,5.

Рабочая температура для типового исполнения составляет от −60 до +100 °C, при этом изделие рассчитано на воздействие смены температур в диапазоне от −60 до +180 °C. Такие характеристики делают разъем подходящим для эксплуатации в условиях перепадов температуры, вибрационных нагрузок и сложной производственной среды.

Преимущества разъема

2РТТ28Б7Ш11В объединяет несколько важных свойств:

• Компактный корпус при наличии семи силовых или сигнальных контактов.

• Резьбовая фиксация для устойчивого соединения.

• Штыревые контакты с серебряным покрытием.

• Панельная установка для приборов, шкафов и электрических блоков.

• Одношпоночная поляризация, упрощающая корректное подключение.

• Всеклиматическое исполнение для работы в широком диапазоне внешних условий.

• Ресурс не менее 500 циклов соединения и разъединения.

Таким образом, 2РТТ28Б7Ш11В представляет собой приборную блочную вилку серии 2РТТ с семью контактами диаметром 2,5 мм. Разъем подходит для ответственных электрических соединений, где необходимы надежная фиксация, устойчивость к внешним воздействиям и предсказуемые электрические параметры.
