Назначение и область применения

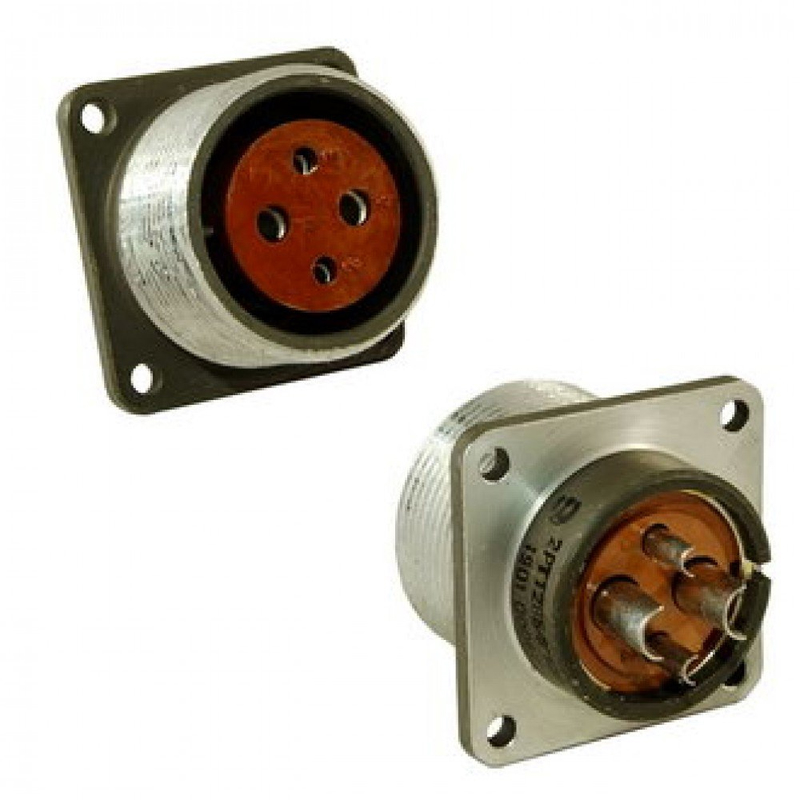

Разъём 2РТТ28Б4В «ОТК» относится к серии цилиндрических низкочастотных соединителей 2РТТ и представляет собой блочную приборную розетку с резьбовым соединением. Изделие предназначено для подключения и коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъём применяется в радиоаппаратуре, измерительных приборах, промышленной и транспортной электронике. Благодаря блочному (приборному) исполнению корпуса розетка рассчитана на установку на панель или шасси. Конструкция обеспечивает надёжное разъёмное соединение в условиях вибраций, ударов и широкого диапазона температур, в том числе там, где требуются пыле‑ и брызгозащищённые соединения.

Расшифровка маркировки

Обозначение 2РТТ28Б4В построено по стандартной схеме для соединителей серии 2РТТ, каждая позиция которой имеет самостоятельное значение.

• 2РТТ — серия цилиндрических низкочастотных соединителей.
• 28 — условный размер корпуса (габарит).
• Б — вид корпуса: блочный (приборный), для установки на панель или шасси.
• 4 — количество контактов: 4 штуки.
• В — всеклиматическое исполнение, пригодное для эксплуатации в широком диапазоне климатических условий.

В приведённом описании серии для исполнения с индексом Г часть соединителя обозначена как розетка с гнездовыми контактами, а индекс 10 указывает сочетание контактов: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Маркировка рассматриваемого исполнения 2РТТ28Б4В соответствует серии 2РТТ, корпусу 28, блочному виду корпуса и четырём контактам во всеклиматическом исполнении.

Основные электрические характеристики

Ниже перечислены подтверждённые параметры, заявленные для соединителей серии 2РТТ в приведённых данных.

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Рабочий ток на контакт: до 35 А для контактов диаметром 2,5 мм.
• Рабочий ток на контакт: до 50 А для контактов диаметром 3,5 мм.
• Сопротивление контактов: порядка 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: от 1000 до 5000 МОм в нормальных условиях по данным разных технических условий.

Указанные значения относятся к серии в целом и характеризуют электрические возможности соединителя при коммутации цепей постоянного и переменного тока в пределах рабочей частоты.

Конструктивные особенности и приёмка

Розетка имеет блочный приборный корпус, предназначенный для монтажа на панель или шасси, и резьбовое соединение, обеспечивающее механическую фиксацию сочленяемых частей. Гнездовые контакты рассчитаны на разъёмное соединение с ответной частью соответствующего исполнения серии 2РТТ.

Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне климатических условий. Конструкция рассчитана на работу при вибрациях, ударах и перепадах температур, что подтверждается областью применения соединителей данной серии в транспортной и промышленной электронике.

Товар имеет приёмку «ОТК» и год выпуска 2010. Приёмка «ОТК» означает, что изделие прошло контроль отдела технического контроля предприятия‑изготовителя. Сведения о производителе, комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют.

Применение

Разъём 2РТТ28Б4В «ОТК» может использоваться для подключения и коммутации цепей в радиоаппаратуре, измерительных приборах, промышленной и транспортной электронике. Блочное исполнение делает его пригодным для установки непосредственно на панель или шасси прибора, а резьбовое соединение обеспечивает устойчивость к механическим нагрузкам.

При подборе ответной части необходимо учитывать тип соединителя, количество и диаметры контактов, а также исполнение корпуса, поскольку совместимость определяется соответствием ответной части серии 2РТТ с аналогичным типоразмером корпуса и сочетанием контактов.
