Назначение соединителя 2РТТ28Б4В

2РТТ28Б4В — цилиндрический низкочастотный соединитель пылебрызгозащищённого типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для электрического соединения и механического сочленения блоков аппаратуры, обеспечивая надёжную передачу сигнала и питания в условиях воздействия внешней среды.

Соединитель относится к категории 2РТТ28 и выпускается в всеклиматическом исполнении, что подтверждается буквенным обозначением В в маркировке. Такое исполнение допускает эксплуатацию в широком диапазоне климатических зон без потери рабочих характеристик.

Подтверждённые технические особенности

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия, при относительной влажности до 98 процентов и пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Сопротивление изоляции составляет не менее 5000 МегаОм в нормальных условиях.

Назначенный ресурс включает не менее 1000 часов наработки и не менее 500 циклов сочленений-расчленений. Соединитель выдерживает синусоидальную вибрацию с ускорением до 30 g в диапазоне частот от 1 до 10000 Герц, механические удары с ускорением до 1500 метров на секунду в квадрате и акустические шумы уровнем до 170 децибел.

Конструктивные параметры

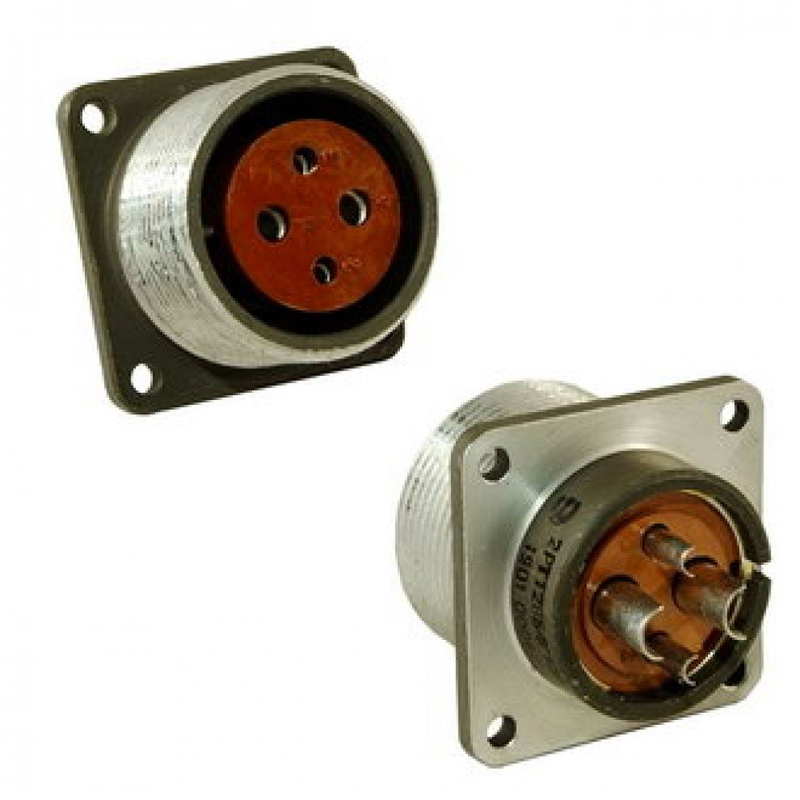

• Тип корпуса — блочная розетка, условный размер 28.
• Количество контактов — четыре: два гнезда диаметром 2,5 миллиметра и два гнезда диаметром 3,5 миллиметра.
• Материал контактов — латунь с серебряным покрытием.
• Способ монтажа — на панель, пайка.
• Тип сочленения — резьбовое, шаг резьбы M33 на 1,5.
• Поляризация — одношпоночная.
• Материал корпуса — алюминиевый сплав с оксидированием.
• Материал изолятора — карболит коричневого цвета.
• Габаритные размеры — 38 на 38 на 42 миллиметра.
• Диаметр монтажного отверстия — 3,2 миллиметра, расстояние между отверстиями — 30 миллиметров.

Применение и совместимость

Соединитель 2РТТ28Б4В используется в электротехническом и радиоэлектронном оборудовании, а также в контрольно-измерительных приборах. Он взаимосочленяется с кабельными вилками серий 2РТ-А и ШР, что обеспечивает унификацию при построении кабельных сборок и блоков аппаратуры.

Блочное исполнение корпуса позволяет закреплять розетку непосредственно на панели прибора, а резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и самопроизвольное разъединение при вибрационных и ударных нагрузках.

Изготовление и хранение

Изделие изготовлено по техническим условиям, например 27.33.13-001-57412171-2025. Срок хранения составляет 15 лет. Артикул товара — 5620, год — 2010.
