Назначение

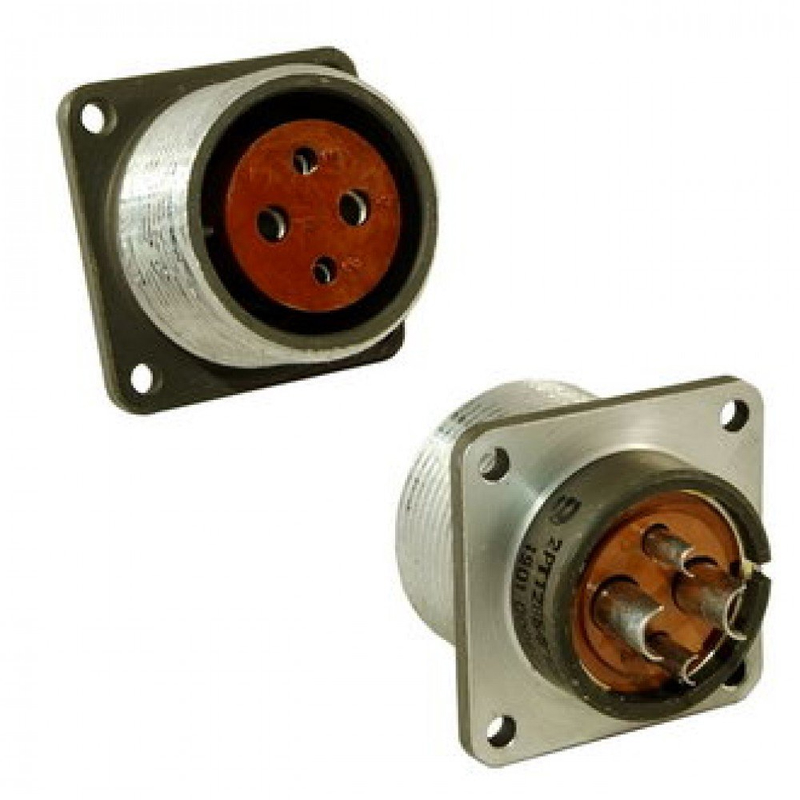

2РТТ28Б4В — цилиндрический низкочастотный соединитель серии 2РТТ28, предназначенный для объёмного монтажа и резьбовой фиксации. В предоставленных данных для аналогичного исполнения 2РТТ28Б4Г10В указано, что подобные соединители применяются в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Они относятся к классу приборных соединителей и используются для коммутации электрических цепей в электро-, радио- и контрольно-измерительных приборах.

Подтверждённые особенности

Для исполнения 2РТТ28Б4Г10В, близкого к рассматриваемому 2РТТ28Б4В, в исходном описании приведены следующие характеристики:

• всеклиматическое исполнение, обозначенное буквой В;
• условный размер корпуса 28;
• 4 контакта: два диаметром 2,5 мм и два диаметром 3,5 мм;
• исполнение в виде блочной розетки, обозначенное буквой Г;
• материал корпуса — алюминиевый сплав с оксидированием;
• изолятор из карболита;
• контакты из латуни с серебряным покрытием;
• рабочая температура от минус 60 до плюс 100 градусов Цельсия;
• сопротивление изоляции не менее 5000 МОм;
• ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Конструкция и монтаж

Соединитель выполнен негерметичным, теплостойким и тропикоустойчивым. Он относится к приборным соединителям без патрубка и монтируется на панель пайкой. Поляризация одношпоночная. Габаритные размеры составляют 38 на 38 на 42 мм. Резьба накидной гайки — M33 с шагом 1,5 мм. Взаимосочетание предусмотрено с кабельными вилками 2РТ-А и ШР.

Условия эксплуатации

Устройство выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 30 g. Механические удары достигают 1500 метров на секунду в квадрате. Повышенная влажность составляет 98 процентов при температуре плюс 40 градусов Цельсия. Пониженное давление — до 1,3 умножить на 10 в минус четвёртой степени Па. Соединитель пылебрызгозащищён.

Применение

Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам, влажности и пониженному давлению, соединитель 2РТТ28Б4В может применяться в электро-, радио- и контрольно-измерительных приборах. Он предназначен для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Монтаж на панель пайкой и резьбовая фиксация обеспечивают надёжное соединение в составе приборных блоков.

Соответствие исходных данных

В карточке товара указано название 2РТТ28Б4В и артикул 5619, категория 2РТТ28. Производитель в предоставленных данных не указан. Имеющееся описание относится к исполнению 2РТТ28Б4Г10В; для точного подтверждения всех перечисленных параметров именно для 2РТТ28Б4В следует обращаться к технической документации. Год в характеристиках VirtueMart — 2010.
