Назначение

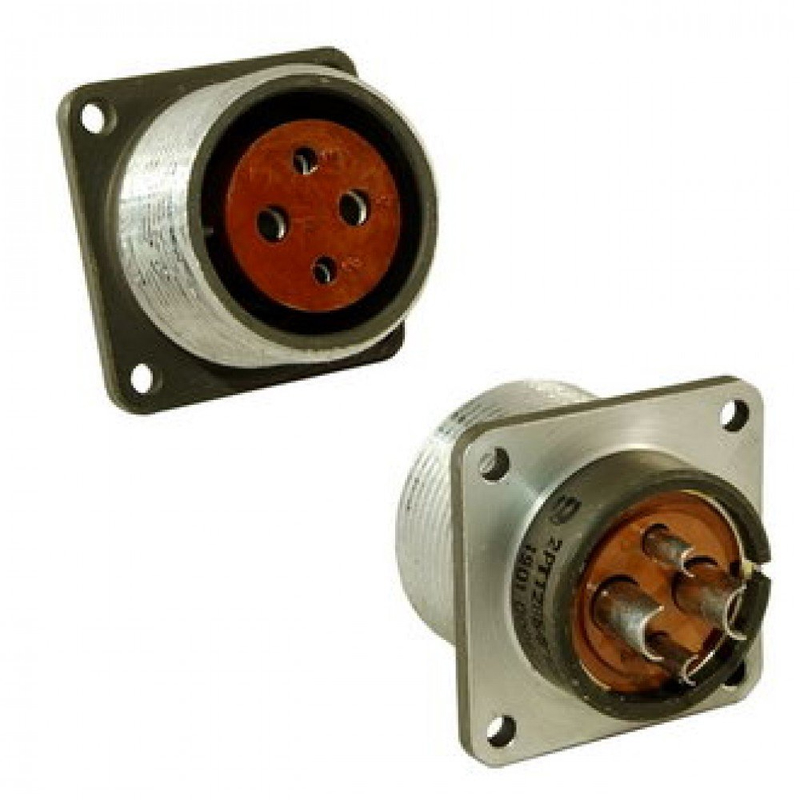

Соединитель 2РТТ28Б4В относится к серии низкочастотных цилиндрических соединителей 2РТТ. Такие изделия предназначены для соединения и разъединения электрических цепей в различной электро- и радиоаппаратуре. По данным серии 2РТТ соединители рассчитаны на работу в цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Маркировка 2РТТ28Б4В указывает на тип соединителя 2РТТ, условный размер корпуса 28, блочный вид корпуса, четыре контакта и всеклиматическое исполнение. Это означает, что изделие предназначено для внутреннего монтажа и может эксплуатироваться в составе аппаратуры, к которой предъявляются требования по работе в различных климатических условиях.

Подтверждённые особенности

Ниже перечислены параметры, которые прямо указаны в предоставленных данных для серии 2РТТ и исполнения 2РТТ28Б4Г10В. Для обозначения 2РТТ28Б4В часть параметров, зависящих от индекса части соединителя и сочетания контактов, в исходных данных не приведена.

• Серия: 2РТТ.
• Условный размер корпуса: 28.
• Вид корпуса: Б — блочный.
• Количество контактов: 4.
• Исполнение: В — всеклиматическое.
• Напряжение: до 850 В (амплитудное значение).
• Частота: до 3 МГц.
• Сопротивление изолятора: не менее 5000 МОм.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Способ монтажа: на панель для исполнения 2РТТ28Б4Г10В; для серии 2РТТ предусмотрены приборные (блочные) и кабельные части.
• Тип контактов: для исполнения 2РТТ28Б4Г10В указан гнездовой контакт; для 2РТТ28Б4В этот параметр зависит от полной маркировки.
• Патрубок: без патрубка для исполнения 2РТТ28Б4Г10В.
• Вес: 60 г для исполнения 2РТТ28Б4Г10В.
• Артикул: 5618.
• Категория: 2РТТ28.
• Год: 2010.
• Производитель: не указан.

Применение и совместимость

Соединители 2РТТ применяются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Всеклиматическое исполнение В позволяет использовать их в аппаратуре, работающей при температуре от минус 60 °C до плюс 100 °C. Блочное исполнение предполагает монтаж на панель или в составе блока, а кабельные варианты серии предназначены для оконцевания кабелей.

Соединители 2РТТ по ГЕ0.364.120 ТУ взаимосочленяемы с соединителями ШР по ГЕ0.354.107 ТУ и соединителями 2РТ-А по ГЕ0.364.118 ТУ. Это подтверждённая особенность серии, которую следует учитывать при подборе ответных частей. Для точного определения типа части соединителя 2РТТ28Б4В (вилка или розетка), сочетания контактов и допустимого тока необходимо обратиться к полной маркировке изделия или сопроводительной документации, поскольку в обозначении 2РТТ28Б4В эти сведения не указаны.

Контакты серии 2РТТ имеют серебряное покрытие, корпус выполнен из металла, изолятор — из карболита. Изделие относится к низкочастотным цилиндрическим соединителям с резьбовой фиксацией сочленённого положения. Такая фиксация обеспечивает надёжное удержание сочленённых частей при механических воздействиях.

Краткое резюме

2РТТ28Б4В — это представитель серии 2РТТ с корпусом размера 28, блочным исполнением, четырьмя контактами и всеклиматическим исполнением. Он предназначен для внутреннего монтажа в электро- и радиоаппаратуре и рассчитан на цепи с напряжением до 850 В и частотой до 3 МГц. Точные параметры контактной группы и тип части соединителя для данного обозначения следует уточнять по полной маркировке, так как в предоставленных данных они не детализированы.
