Назначение соединителя 2РТТ28Б4Ш10В «ОТК»

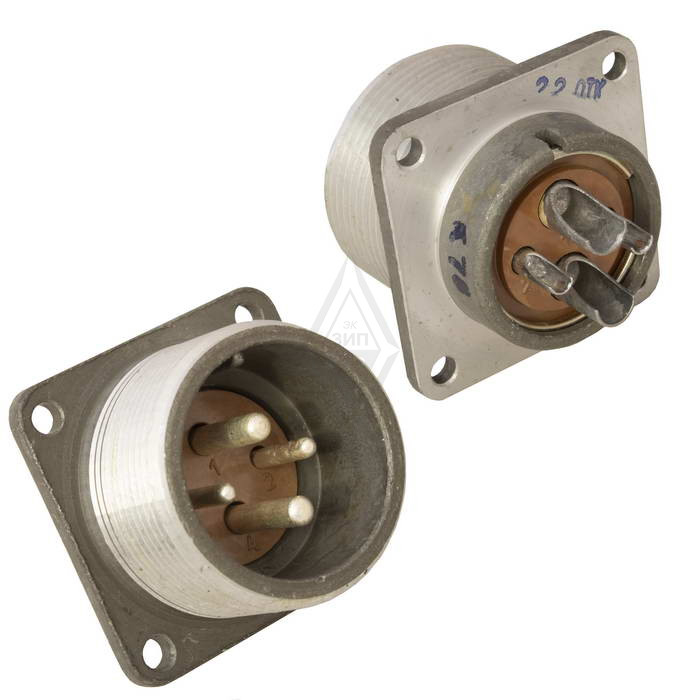

2РТТ28Б4Ш10В «ОТК» — цилиндрический низкочастотный пылебрызгозащищённый соединитель, выпускаемый предприятием «Каскад» с приёмкой отдела технического контроля (ОТК) в 2024 году. Изделие относится к категории 2РТТ28 и предназначено для внутреннего монтажа в составе электро-, радио- и контрольно-измерительных приборов.

Соединитель применяется для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. По конструктивному исполнению это вилка блочная приборного типа: она устанавливается непосредственно на панель прибора и сочленяется с кабельными розетками серий 2РТ-А и ШР. Такое сочетание позволяет организовать разъёмное соединение между неподвижной частью устройства и подходящим кабелем.

Изделие производится по ТУ 27.33.13-001-57412171-2025 или ГЕ0.364.120 ТУ во всеклиматическом исполнении В, что подтверждает его пригодность к эксплуатации в различных климатических зонах.

Подтверждённые особенности и характеристики

Ниже приведены технические данные, заявленные для данной модели соединителя.

• Количество контактов: 4, из них 2 штыревых контакта диаметром 2,5 мм и 2 штыревых контакта диаметром 3,5 мм.
• Материал контактов: латунь с серебряным покрытием Ag.
• Способ электрического монтажа: пайка.
• Способ механического монтажа: на панель.
• Резьба накидной гайки: M33 на 1,5 мм.
• Материал корпуса: алюминиевый сплав А-22 с оксидированием, серый цвет.
• Габаритные размеры: 38 на 38 на 42 мм.
• Масса: 29 г.
• Поляризация: одношпоночная.
• Материал изолятора: карболит коричневого цвета.
• Приёмка: ОТК «1».
• Ресурс: 500 сочленений.

Совокупность перечисленных свойств определяет изделие как компактный панельный соединитель с защитой от пыли и брызг, рассчитанный на многократное сочленение и расчленение в процессе эксплуатации.

Условия эксплуатации и применение

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Температура эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Влажность достигает 98 процентов при температуре плюс 20 градусов Цельсия. Рабочее давление лежит в пределах от 1,33 на 10 в минус второй степени Па до 50,6 на 10 в четвёртой степени Па.

Благодаря пылебрызгозащищённому исполнению и всеклиматическому исполнению В, соединитель может применяться в приборах, работающих в сложных условиях, где требуется устойчивость к влаге и пыли. Одношпоночная поляризация исключает неправильное сочленение и обеспечивает однозначную ориентацию ответной части.

Типовое применение изделия — внутренний монтаж в блочной и приборной аппаратуре: осветительной и измерительной технике, радиоэлектронных устройствах, контрольно-измерительных приборах. Вилка устанавливается на панель корпуса, а ответные кабельные розетки серий 2РТ-А и ШР подключаются к ней, образуя надёжное разъёмное электрическое соединение цепей постоянного и переменного тока частотой до 3 МГц.

Комплектация и сведения об изделии

Наименование: 2РТТ28Б4Ш10В «ОТК». Артикул: 5628. Категория: 2РТТ28. Производитель в предоставленных данных не указан, при этом в имеющемся описании отмечено, что выпуск осуществляется предприятием «Каскад» с приёмкой ОТК в 2024 году. Сведения о кратком описании из каталога отсутствуют.

Изделие поставляется в исполнении В по ТУ 27.33.13-001-57412171-2025 или ГЕ0.364.120 ТУ. Данных о дополнительной комплектации, гарантийных сроках и стране производства в предоставленных материалах нет, поэтому они не заявляются.
