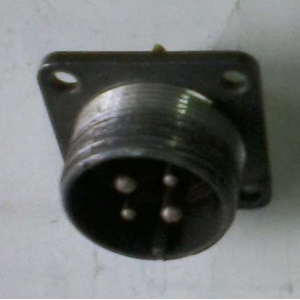

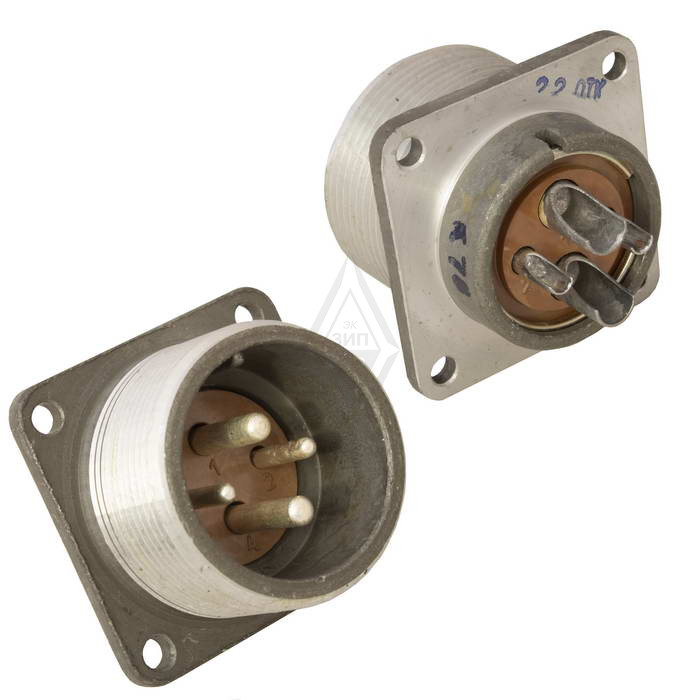

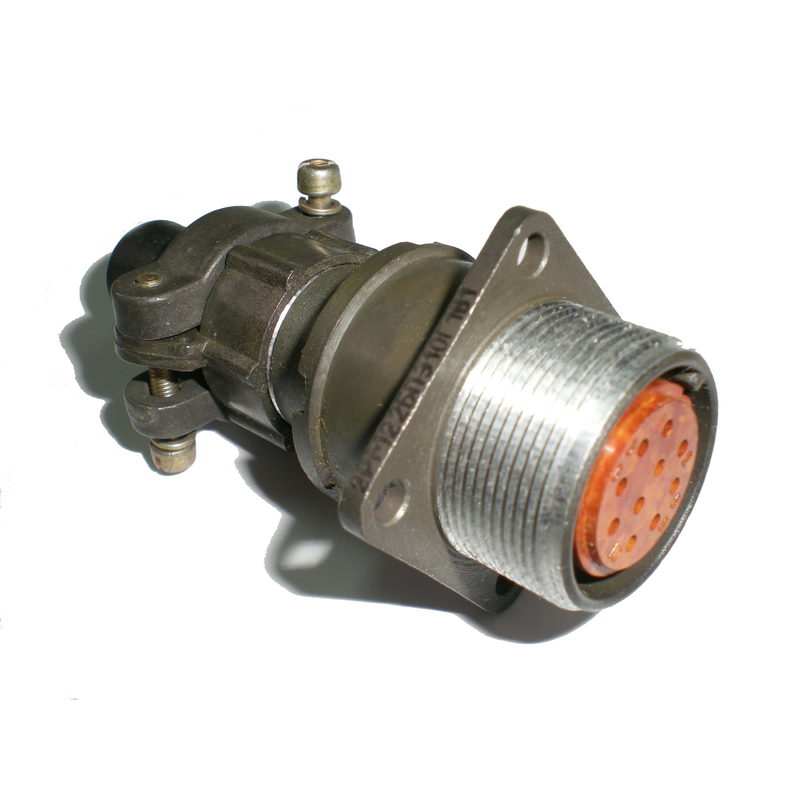

Назначение соединителя 2РТТ28Б4Ш10В

Соединитель 2РТТ28Б4Ш10В производства предприятия «Каскад» относится к серии цилиндрических низкочастотных пылезащищённых разъёмов типа 2РТТ. Изделие предназначено для разъёмного электрического сочленения цепей в стационарных и передвижных электротехнических и радиоэлектронных устройствах. Основная задача такого соединителя — обеспечить надёжный электрический контакт между кабелем и блоком аппаратуры с возможностью быстрого подключения и отключения без демонтажа оборудования.

Разъём выполнен в виде цилиндрического блочного соединителя с резьбовым соединением и одношпоночной поляризацией, что обеспечивает правильную ориентацию ответных частей при подключении и исключает ошибку сборки. Буквенное обозначение Ш указывает на штыковой контакт, то есть данная деталь является вилкой, а не розеткой.

Партия прошла приёмку ОТК (обычно обозначается как «ОТК» с указанием года выпуска). Для данной позиции указан 2024 год выпуска, что подтверждает проведение заводского контроля качества.

Конструктивные особенности и материалы

Корпус соединителя имеет маркировку серии 2РТТ с резьбовым соединением накидной гайки. Изолятор выполнен из карболита коричневого цвета, что обеспечивает механическую прочность детали и диэлектрическую изоляцию токоведущих частей. Применяются контакты с серебряным покрытием, что даёт достаточно низкое переходное сопротивление и хорошую стабильность электрических параметров в процессе эксплуатации.

Монтаж контактов выполняется пайкой проводов непосредственно в гнёзда контактов. Такое решение характерно для низкочастотных соединителей блочной конструкции и обеспечивает надёжное неразъёмное присоединение жил кабеля к контактной части вилки. Типовые габариты блочной вилки составляют около 38×38×42 мм, длина корпуса порядка 38 мм, шаг резьбы накидной гайки — М33×1,5.

Расшифровка обозначения 2РТТ28Б4Ш10В

Маркировка изделия построена по стандартной схеме для данной серии разъёмов и содержит следующие сведения:

• 2РТТ — серия цилиндрических низкочастотных разъёмов с резьбовым соединением;
• 28 — условный размер корпуса, то есть диаметр корпуса разъёма;
• Б — тип исполнения, блок по техническим условиям, блочная конструкция;
• 4 — число контактов, обычно четыре контакта;
• Ш — штыковой контакт, то есть вилка, а не розетка;
• 10 — рабочий ток порядка 10 А, типичный для данного типоразмера серии 2РТТ;
• В — климатическое исполнение «В».

Условия эксплуатации и применение

Буква В в обозначении указывает на климатическое исполнение для работы в условиях, характерных для внутренних помещений и умеренно переменного климата, без повышенной влажности и агрессивных сред. Соединитель является пылезащищённым (или пылебрызгозащищённым), что важно для эксплуатации в промышленных условиях, где возможно воздействие пыли и брызг.

Благодаря блочной конструкции, резьбовому креплению и поляризации вилка 2РТТ28Б4Ш10В применяется в составе кабельных сборок и блоков радиоэлектронной аппаратуры, в электротехнических устройствах стационарного и передвижного исполнения. Рабочий ток порядка 10 А и четыре контакта позволяют использовать соединитель для коммутации цепей питания и сигнальных линий в пределах допустимых электрических нагрузок.

Комплектация и подтверждённые сведения

Позиция поставляется под артикулом 5625 в категории 2РТТ28. Подтверждённые характеристики, указанные для данного товара: приёмка «ОТК» и год выпуска 2024. Сведения о комплектации, гарантийных условиях, стране производства и сертификатах в предоставленных данных отсутствуют.
