Назначение соединителя 2РТТ28Б4Ш10В

2РТТ28Б4Ш10В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для электрического соединения цепей постоянного и переменного тока. Изделие относится к категории 2РТТ28 и выпускается во всеклиматическом исполнении по ТУ ГЕ0.364.120 ТУ, а также по аналогичным техническим условиям, включая ТУ 27.33.13-001-57412171-2025 для партий 2025 года. В маркировке исполнения «5» может указывать на вид приёмки ОТК. Соединитель применяется в электро-, радио- и контрольно-измерительных приборах, где требуется компактное и надёжное сочленение при воздействии неблагоприятных условий внешней среды.

Конструктивные особенности и подтверждённые характеристики

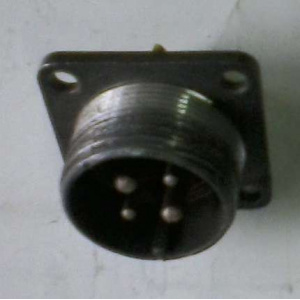

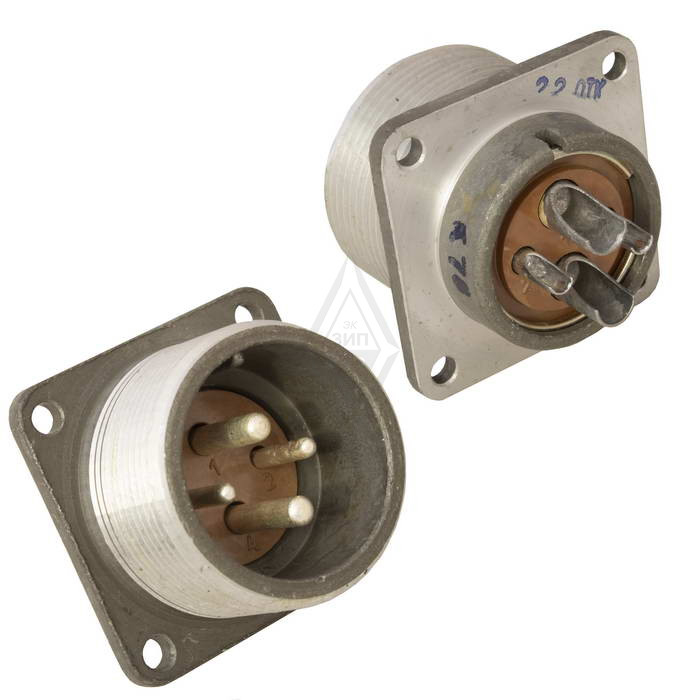

Соединитель представляет собой блочную вилку для внутреннего монтажа. Условный размер корпуса — 28. В изделии предусмотрено четыре контакта: два контакта диаметром 2,5 миллиметра и два контакта диаметром 3,5 миллиметра. Такое сочетание позволяет использовать соединитель в цепях с разными токами и разным сечением подводимых проводников.

Максимальное амплитудное напряжение составляет 850 вольт. Рабочая частота — до 3 мегагерц. Это делает соединитель пригодным для низкочастотных цепей питания и сигнальных цепей в составе приборов и блоков.

Корпус изготовлен из алюминиевого сплава с оксидированием; цвет покрытия — серый. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни и имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление при эксплуатации.

Монтаж осуществляется на панель методом пайки. Резьбовое соединение имеет размер M33 на 1,5. Поляризация одношпоночная: она исключает неправильное сочленение ответных частей. Вилка совместима с кабельными розетками серий 2РТ-А и ШР.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 40 градусов Цельсия. Пылебрызгозащищённое исполнение ограничивает проникновение пыли и воды внутрь корпуса при соблюдении правил монтажа.

Ресурс соединителя составляет 500 сочленений-расчленений. Наработка — 1000 часов. Эти показатели подтверждены техническими условиями и определяют область применения изделия в приборах, где не требуется частая коммутация.

Применение

Соединитель 2РТТ28Б4Ш10В применяется в электро-, радио- и контрольно-измерительных приборах. Он подходит для работы в цепях постоянного и переменного тока, в том числе в составе блоков внутреннего монтажа. Благодаря всеклиматическому исполнению изделие может использоваться в аппаратуре, эксплуатируемой в разных климатических зонах.

• Монтаж на панель с пайкой выводов.
• Сочленение с кабельными розетками серий 2РТ-А и ШР.
• Работа в цепях постоянного и переменного тока.
• Эксплуатация при температуре от минус 60 до плюс 100 градусов Цельсия.
• Применение при влажности 98 процентов и температуре плюс 40 градусов Цельсия.
• Ресурс до 500 сочленений-расчленений и наработка до 1000 часов.

Соединитель не предназначен для частой коммутации под нагрузкой. При монтаже следует учитывать одношпоночную поляризацию и резьбовое соединение M33 на 1,5. Маркировка «5» в обозначении изделия может указывать на вид приёмки ОТК, однако для конкретной партии этот признак следует уточнять по сопроводительной документации.

Производитель в предоставленных данных не указан. Комплектация, гарантия, страна производства и сертификаты в исходных сведениях отсутствуют, поэтому не приводятся. Указанные технические параметры следует считать подтверждёнными в объёме имеющегося описания.
