Назначение разъёма 2РТТ28Б4Ш10В

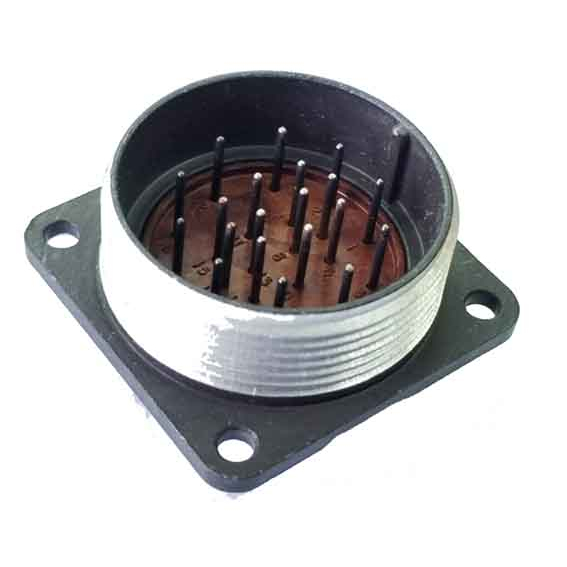

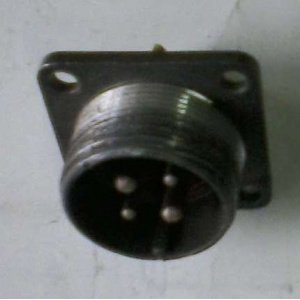

2РТТ28Б4Ш10В — это цилиндрический низкочастотный разъём серии 2РТТ, выполняющий функцию вилки, то есть «штепсельной» части пылебрызгозащищённого соединителя для цепей постоянного и переменного тока. Изделие относится к стандартному ряду отечественных соединителей и применяется в приборах и оборудовании, где требуются надёжные низкочастотные цепи с устойчивостью к внешним воздействиям.

Разъём предназначен для внутреннего монтажа и сочленения с соответствующей розеткой 2РТТ28 того же типоразмера. Он востребован там, где важны стабильный электрический контакт, механическая прочность соединения и защита от пыли и брызг.

Расшифровка маркировки

Обозначение 2РТТ28Б4Ш10В построено по стандартной схеме и несёт в себе полную информацию о типе и исполнении изделия.

• 2РТТ — тип соединителя: низкочастотный, цилиндрический.
• 28 — условный размер корпуса, один из типоразмеров ряда 2РТТ.
• Б — вид корпуса «блочный», предназначенный для монтажа на плату или панель, в отличие от кабельного исполнения «К».
• 4 — количество контактов в разъёме.
• Ш — часть соединителя «вилка», то есть штыревая сторона.
• 10 — условное число, определяющее сочетание контактов, конкретную схему контактов по ГОСТ или ТУ.
• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и механических нагрузок.

Электрические и климатические параметры

Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Сопротивление изоляции в нормальных климатических условиях обычно составляет не менее 1000–5000 МОм. Контакты чаще всего покрыты серебром, что обеспечивает хорошую проводимость и стойкость к окислению.

Климатическое исполнение «В» рассчитано на температуру окружающей среды примерно от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает повышенную влажность, вибрации и ударные нагрузки, что делает его пригодным для работы в жёстких условиях: в промышленных, военных, транспортных и измерительных системах.

Конструкция и особенности

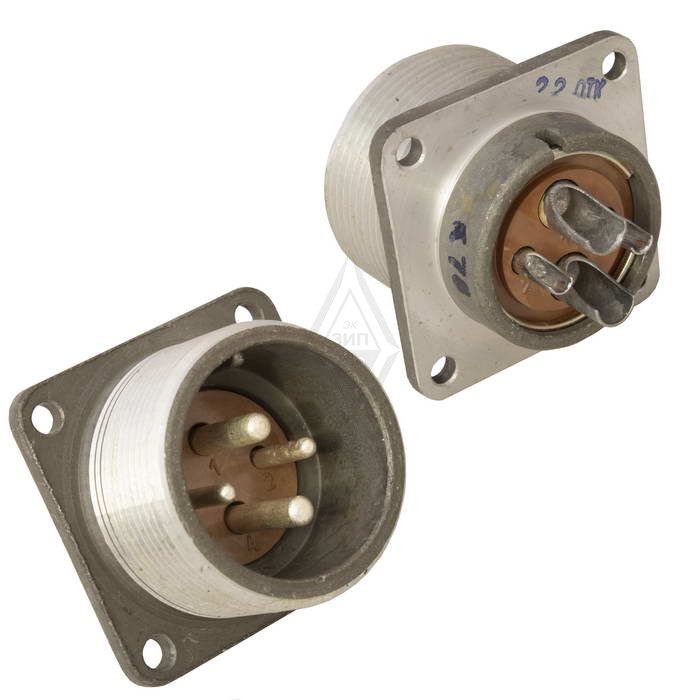

Соединитель выполнен в виде блочной вилки без патрубка, предназначенной для внутреннего монтажа (врезного или на плату) и сочленения с соответствующей розеткой 2РТТ28 того же типоразмера. Сочленение между вилкой и розеткой обеспечивается резьбовым соединением, что даёт надёжную фиксацию и пылебрызгозащиту.

Разъём относится к негерметичному, но тропико- и теплостойкому типу. Он имеет ограниченное число циклов сочленений–расчленений — около 500 — и гарантированную минимальную наработку порядка 1000 часов при соответствующих нагрузках.

Области применения

Благодаря сочетанию низкочастотного диапазона, всеклиматического исполнения и блочного монтажа разъём 2РТТ28Б4Ш10В применяется в составе электронных и электрических устройств, работающих в сложных условиях эксплуатации.

1. Промышленное оборудование и системы автоматики, где требуется устойчивость к вибрациям и перепадам температуры.
2. Транспортные и бортовые системы, включая решения, рассчитанные на повышенные механические нагрузки.
3. Измерительная техника и приборы, нуждающиеся в стабильном низкочастотном соединении.
4. Военная и специальная аппаратура, для которой важны всеклиматическое исполнение и пылебрызгозащита.

При монтаже разъём устанавливается на плату или панель, а сочленение с ответной розеткой выполняется резьбовым способом. Это обеспечивает надёжный контакт и защиту от попадания пыли и брызг, что особенно важно для оборудования, эксплуатируемого вне закрытых помещений или в агрессивной среде.
