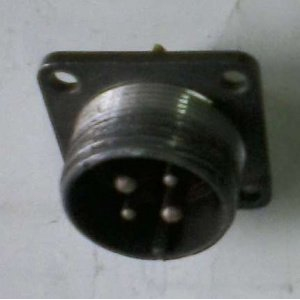

2РТТ28Б4Ш10В — это цилиндрический низкочастотный соединитель блочного типа с прямым патрубком и гайкой для монтажа, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Он обладает пылебрызгозащитой благодаря резиновым кожухам, втулкам и шайбам, а также рассчитан на вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с²) и широкий диапазон температур от -60 до +100 °C. +1
Сопротивление изоляции не менее 5000 МОм, минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500. +1
Рабочий ток на контакт зависит от диаметра (например, до 20 А для контактов 1,5 мм).​

Расшифровка обозначения

2РТТ — тип соединителя (теплостойкий, тропикоустойчивый); 28 — условный размер корпуса; Б — блочный корпус; 4 — число контактов; Ш — прямой патрубок с гайкой; 10 — шаг контактов; В — всеклиматическое исполнение.​

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая приборные и кабельные части с резьбовой фиксацией и одношпоночной поляризацией. +1
Взаимосочленяем с соединителями серий ШР и 2РТ-А.​
