Назначение и область применения

Разъём 2РТТ28Б2Ш9В производства Элекон представляет собой брызгопылезащищённый цилиндрический электрический соединитель приборного типа. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Изделие применяется в авиационной технике, приборостроении и других отраслях промышленности, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации. Разъём способен функционировать при пониженном атмосферном давлении вплоть до 1,3·10⁻⁴ Па, что делает его пригодным для использования в высотной и космической аппаратуре.

Конструктивные особенности

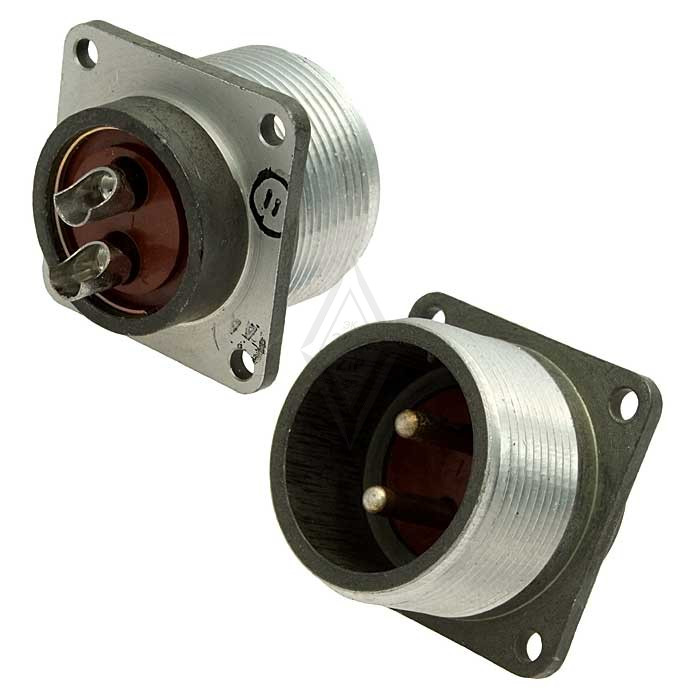

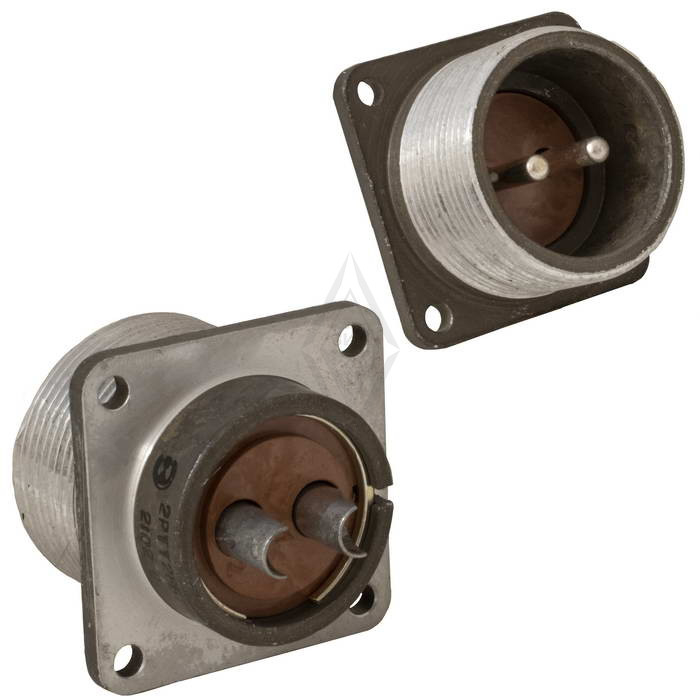

Корпус разъёма имеет условный размер 28 мм. Это вилка приборного типа, оснащённая 2 контактами диаметром 1,5 мм. Присоединение проводов осуществляется пайкой. Такая конструкция обеспечивает стабильный электрический контакт и механическую прочность соединения при воздействии внешних нагрузок.

Брызгопылезащищённое исполнение корпуса препятствует проникновению влаги и пыли, что подтверждается способностью работать при повышенной влажности до 98% при температуре +40 °C.

Технические характеристики

• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — 500 циклов.
• Устойчивость к синусоидальной вибрации — до 300 м/с² (30 g).
• Устойчивость к механическим ударам — до 10000 м/с² (1000 g).
• Срок сохраняемости — 15–20 лет.

Условия эксплуатации и надёжность

Разъём рассчитан на длительную работу в условиях повышенных вибрационных и ударных нагрузок. Высокая стойкость к механическим воздействиям позволяет использовать его в составе бортовой аппаратуры летательных аппаратов и другой техники, подверженной интенсивной тряске и ударам. Сочетание широкого диапазона рабочих температур и способности работать при глубоком вакууме делает данную модель востребованной в ответственных системах, где недопустимы отказы соединений.

Приёмка и год выпуска

Изделие имеет приёмку «5», что подтверждает его соответствие повышенным требованиям качества. Год выпуска — 2015. Артикул товара — 50571. Категория — 2РТТ28. Производитель — Элекон.
