Назначение соединителя 2РТТ28Б2Ш9В

Соединитель 2РТТ28Б2Ш9В представляет собой блочный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для соединения и разъединения цепей в электронных устройствах, радиоаппаратуре и промышленном оборудовании. Соединитель способен работать на частотах до 3 МГц и при напряжении до 850 В (амплитудное значение).

Артикул изделия — 5616. Соединитель относится к категории 2РТТ28 и входит в более широкую серию 2РТТ, включающую множество конструкций и типоразмеров. Благодаря этому изделия серии находят применение в разнообразных промышленных и научных задачах, где требуется надёжная коммутация электрических цепей.

Расшифровка обозначения 2РТТ28Б2Ш9В

Структура обозначения содержит полную информацию о конструкции и исполнении соединителя. Каждый элемент маркировки имеет строго определённое значение:

• 2РТТ — тип соединителя.
• 28 — условный размер корпуса.
• Б — вид корпуса, блочный.
• 2 — количество контактов.
• Ш — часть соединителя, вилка.
• 9 — условное число, обозначающее сочетание контактов.
• В — всеклиматическое исполнение.

Таким образом, маркировка позволяет однозначно определить тип, типоразмер, конструктивное исполнение и климатическое назначение изделия без обращения к дополнительной документации.

Подтверждённые технические характеристики

Ниже приведены основные параметры соединителя, подтверждённые для данной модели:

• Тип соединителя: 2РТТ.
• Условный размер корпуса: 28.
• Количество контактов: 2.
• Сочетание контактов: 9.
• Способ монтажа: объёмный, на панель.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции: не менее 1000 МОм.

Металлический корпус обеспечивает механическую прочность и устойчивость к внешним воздействиям, а карболитовый изолятор — электрическую изоляцию токоведущих частей. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения.

Особенности конструкции и применение

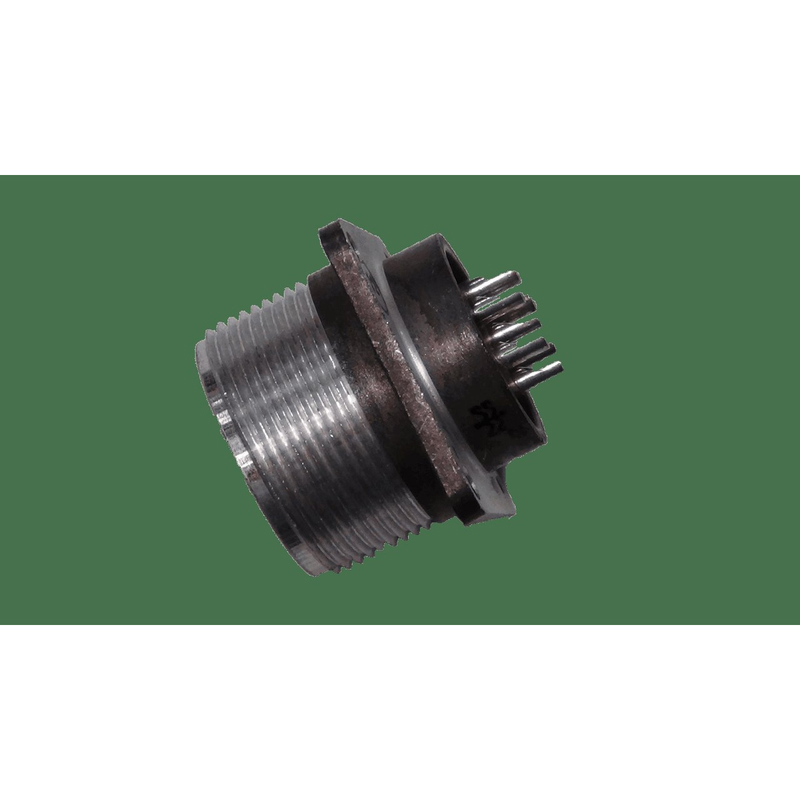

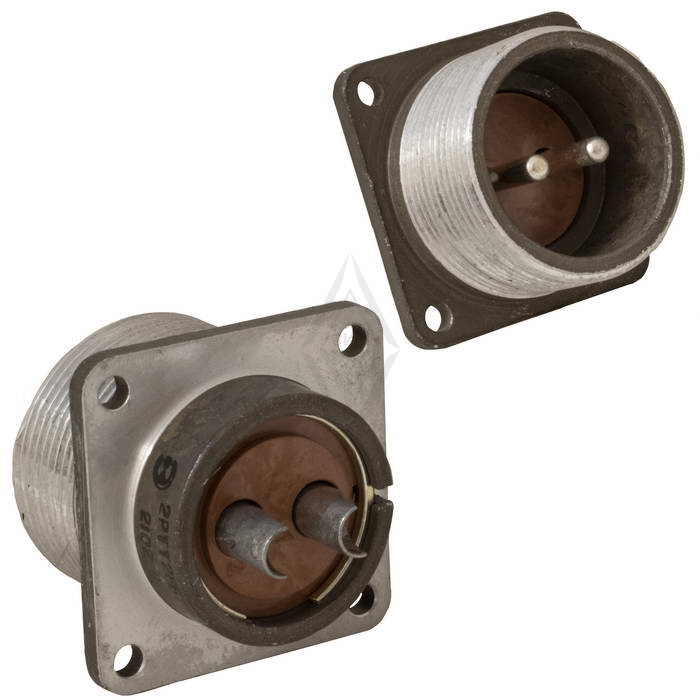

Соединитель 2РТТ28Б2Ш9В выполнен в виде вилки, то есть является частью соединителя с контактными штырями. Сочленение с ответной частью осуществляется с помощью резьбы, что обеспечивает надёжную фиксацию и устойчивость к вибрационным нагрузкам. Монтаж возможен как с экранированными, так и с неэкранированными кабелями, что расширяет область применения изделия.

Всеклиматическое исполнение В позволяет использовать соединитель в различных климатических условиях в пределах указанного диапазона рабочих температур. Изделие подходит для эксплуатации в составе электронной и радиоаппаратуры, промышленных систем и научного оборудования.

Применение соединителя целесообразно в тех случаях, когда требуется периодическое соединение и разъединение электрических цепей, а также надёжный контакт при передаче сигналов и питания в пределах указанных электрических и частотных параметров.
