Назначение соединителя 2РТТ28Б2Г9В

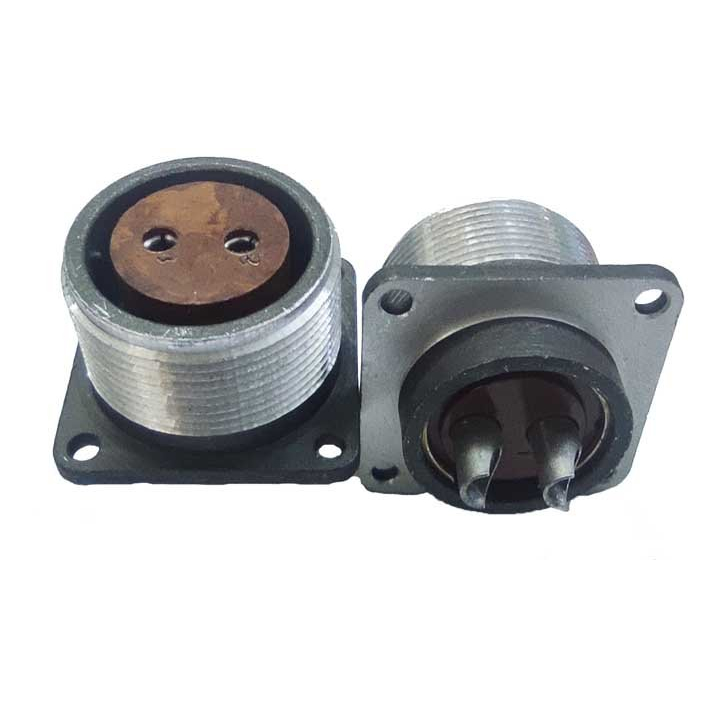

2РТТ28Б2Г9В — низкочастотный цилиндрический соединитель пылебрызгозащищённого типа, выпускаемый заводом «Элекон». Изделие представляет собой блочную розетку без патрубка с резьбовой фиксацией, предназначенную для внутреннего объёмного монтажа пайкой. Артикул товара — 5612, категория — 2РТТ28.

Соединитель применяется для электрического соединения цепей в составе блоков и корпусов оборудования, где требуется защита контактной группы от пыли и брызг, а также устойчивость к вибрациям и перепадам температуры. Резьбовая фиксация обеспечивает надёжное и виброустойчивое сочленение, что особенно важно для техники, работающей в тяжёлых условиях эксплуатации.

Расшифровка обозначения

Маркировка 2РТТ28Б2Г9В построена по стандартной для серии схеме и содержит следующие сведения:

• 2РТТ — тип изделия: пылебрызгозащищённый соединитель;
• 28 — условный размер корпуса;
• Б — блочный корпус;
• 2 — количество контактов;
• Г — розетка;
• 9 — сочетание контактов (условное число);
• В — всеклиматическое исполнение.

Таким образом, сочетание символов указывает на всеклиматическое исполнение соединителя серии 2РТТ с условным размером корпуса 28. Информация о специальном исполнении 2015 года (цифра «5») в доступных источниках не указана.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и серии в целом:

• тип соединителя — низкочастотный, цилиндрический, пылебрызгозащищённый;
• тип корпуса — блочная розетка, предназначенная для монтажа на панель или корпус оборудования;
• фиксация — резьбовая, обеспечивающая надёжное и виброустойчивое соединение;
• монтаж — внутренний объёмный, с присоединением проводников пайкой;
• количество контактов — 2;
• номинальный ток на контакт — до 35 А (типовое значение для контактов такого типоразмера в серии 2РТТ);
• рабочее напряжение — до 700 В (в зависимости от условий эксплуатации);
• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• механическая износостойкость — не менее 500 циклов сочленения-расчленения;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия (для всеклиматического исполнения «В»);
• степень защиты — соответствует требованиям пылебрызгозащищённости (обычно IP54 в сочленённом состоянии).

Применение

Соединители серии 2РТТ, включая модель 2РТТ28Б2Г9В, благодаря своим характеристикам надёжности и защите от внешних воздействий широко используются в различных отраслях.

Военная и специальная техника

Изделие применяется в системах связи, управления и электропитания, где требуется высокая надёжность в тяжёлых условиях эксплуатации.

Промышленное оборудование

Соединитель служит для подключения датчиков, исполнительных механизмов и блоков питания в автоматизированных системах и на производственных линиях.

Транспорт

Модель востребована в железнодорожном и автомобильном транспорте — в электрооборудовании подвижного состава и наземной инфраструктуры, а также в авиационной и космической технике в бортовых системах, требующих стойкости к вибрациям и перепадам температур.

Измерительная и морская техника

Соединитель используется в контрольно-измерительной аппаратуре для надёжного соединения различных модулей и блоков, а также в морской технике — в системах, эксплуатируемых в условиях повышенной влажности и агрессивных сред.
